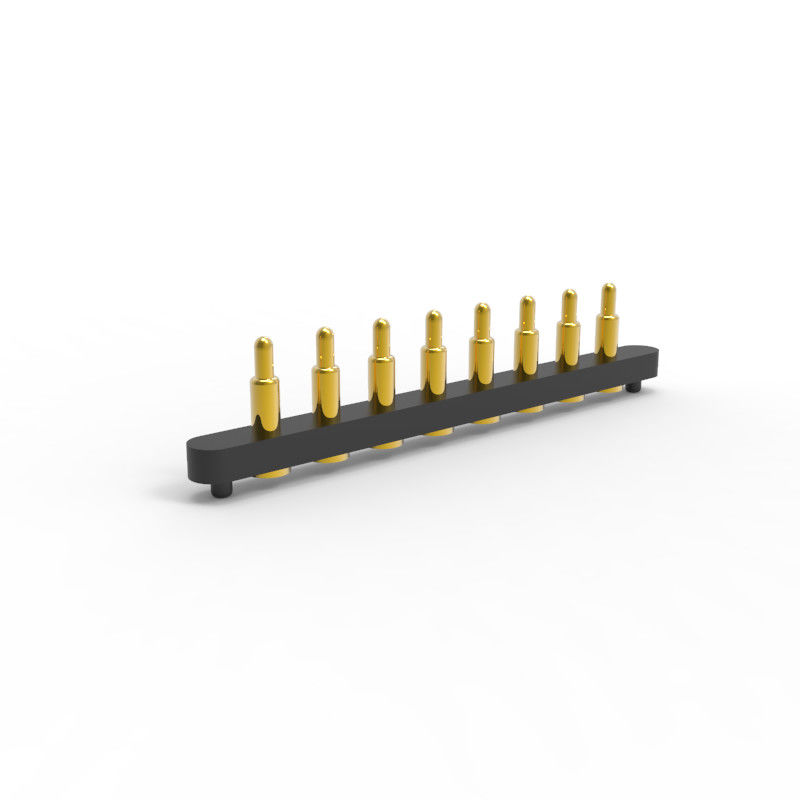

8pin SMT spring loading pogo pin konektor permukaan mount PCB kuningan plating emas. Untuk SMT jenis pogo pin, itu stabilitas yang baik, bagian bawah tong adalah desain dasar datar,yang mudah disolder pada papan PCB.UPE menyediakan layanan kustomisasi konektor pogo pin yang dimuat musim semi profesional, berbagai produk dan solusi konektor pogo pin dapat dirancang sesuai dengan kebutuhan pelanggan yang berbeda.
Keuntungan dari UPE Pogo Pin Connector
Pogo Pin Connector, biasa dikenal sebagai spring pins atau pogo pins, menawarkan beberapa keuntungan:
Keandalan:Pin UPE Pogo yang menggunakan teknologi CLIP memberikan koneksi listrik yang konsisten dan dapat diandalkan, bahkan di lingkungan yang terkena getaran dan kejut mekanis.
Desain kompak:Ukuran kecilnya memungkinkan mereka untuk muat di ruang yang sempit, yang ideal untuk perangkat elektronik modern yang kompak.
Fleksibilitas:Pin Pogo dapat beradaptasi dengan variasi permukaan, memastikan koneksi yang stabil bahkan jika permukaan perkawinan tidak selaras sempurna.
Mudah Digunakan:Mereka mudah digunakan, dengan pemasangan dan pemeliharaan yang mudah.
Daya tahan:Mereka dirancang untuk menahan banyak siklus koneksi dan pemutusan, membuat mereka sangat tahan lama
Keuntungan kami dan pilihan Anda:
.UPE profesional disesuaikan arus tinggi Pogo Pin dengan seri 15A-30A, telah diproduksi secara massal.
.UPE dikembangkan 1,27mm,2.0mm 2.54mm pitch standar laki-laki dan perempuan 2pin-40pin Pogo pin konektor dengan SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life tes hingga 1.000.000 siklus.
.Semua produk dapat melewati standar HF, RoHS REACH.
.100% tes listrik laporan yang disediakan sebelum pengiriman barang.
.Custom dari berbagai bentuk tersedia, struktur kecil dan arus tinggi.
Struktur dan deskripsi jenis Pogo Pin:
SMT:Stabilitas yang baik, bagian bawah Barrel adalah desain dasar datar, yang mudah disolder pada papan PCB.
DIP:Saat pengelasan dengan PCB, tidak akan terjadi penyimpangan, efek posisi yang baik dan tegas
Pengelasan.
Kepala ganda: Desain pin Pogo kepala ganda memberikan desainer dengan lebih banyak fleksibilitas dalam dua arah papan ke papan
Koneksi, pin kepala ganda tidak perlu dilas.
Sudut kanan:Ekor Pogo Pin melengkung, memberikan desainer dengan lebih banyak pilihan dalam penggunaan ruang, ekor juga dapat dilas dengan kawat
Piala Solder:Cocok untuk produk kabel, mudah dilas dengan kawat
Jenis sekrup:Produk dengan spesifikasi khusus dapat memenuhi kebutuhan pelanggan yang berbeda, dan dapat disesuaikan sesuai dengan kebutuhan
dari pelanggan.
Mengapa pelanggan memilihUPE?
1. Layanan kustomisasi profesional
2Kemampuan produksi sampel cepat
3. Sistem kontrol kualitas yang ketat
4. Pengolahan dengan komponen impor
5Peralatan pengujian presisi tinggi
6. Prosedur pengendalian biaya yang wajar
Kinerja parameter konektor dengan beban pegas
|
Nama Bagian
|
Tabel kinerja parameter
|
|
Barel Materia
|
Tembaga
|
Beryllium tembaga
|
Fosfor Perunggu
|
|
|
Bahan Plunger
|
Tembaga
|
Beryllium tembaga
|
Fosfor Perunggu
|
Baja tahan karat
|
|
Pilihan musim semi
|
Stainle
|
Kabel musik
|
|
|
|
Persyaratan pelapisan
|
Emas-Au
|
Perak-Ag
|
Palladium-nikel
(Pd-Ni)
|
|
|
Listrik nominal
|
1A, 2A, 3A, 5A,15A atau 30A (struktur yang berbeda)
|
|
Tegangan nominal
|
DC 12V 24V
|
|
Resistensi kontak
|
30mΩ 50mΩ Max. (ketenangan)
|
|
Uji Kehidupan
|
50,000 siklus Min. 1000,000 siklus Max
|
|
Suhu aliran kembali.
|
265 °, 4 ~ 5 detik
|
|
Uji Keandalan POGO PIN
|
|
Kekuatan penahan
|
Pada siklus nominal 500±50 per jam,50,000 siklus minimal
|
|
Kelembaban
|
EIA-364-31,Metode pengujian II, Kondisi A Subjek menyambung konektor ke kelembaban relatif90% sampai 95% RH dan suhu 40°C ± 2°C kelembaban relatif untuk 96 ho- Tidak, tidak.
|
|
Ketahanan terhadap Panas Solder
|
EIA-364-56,Prosedur 5,Level 2 265°C+10/-0°Cselama 30 sampai 35 detik
|
|
Semprotan garam
|
EIA-364-26,Kondisi pengujian B Subyek menyatu konektor ke larutan garam 5±1%konsentrasi, 35+1°C/-2°C selama 48 jam.
|
|
Uji kekuatan pegas
|
Prosedur uji kekuatan normal, 100 g ± 20 g pada ketinggian kerja
|
|
Kehidupan suhu
|
EIA-364-17,Metode pengujian A,kondisi 4,kondisi waktu pengujian A Subyek berpasangankonektor untuk 85°C± 2°C selama 96 jam.
|
|
Kemampuan untuk disolder
|
EIA-364-52 Merendam ke 265±5°C, 60/40±5% Sn/pb pengelasan selama 4,0 ~ 5,0 detik
|
|
Resistensi kontak
|
EIA-364-23 Mengukur resistensi kontak dengan arus uji maksimum 100 mAdan tegangan maksimum 20 mV
|
Beberapa Konektor Pin Pogo yang disesuaikan untuk referensi:
Bidang Aplikasi Konektor Pin Pogo:
