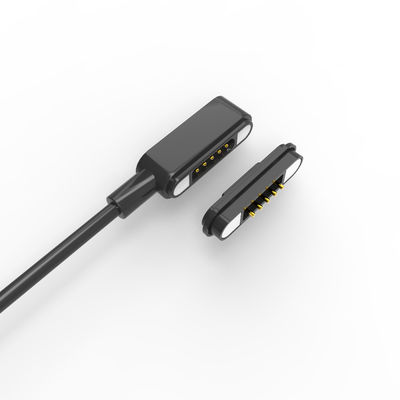

Spring-loaded Magnetic Kabel Konektor 5 Pin Magnetic Data Konektor Hitam

Magnetic Cable Connector Pogo 5 Pin Connector Spring-loaded Connector

1. Bahan & Konstruksi

Pogo Pin: Kuningan, permukaan dilapisi emas (memberi ketahanan kontak rendah & ketahanan korosi).

Konektor USB:Kerangka baja tahan karat (USB 2.0) untuk daya tahan dan pelindung.

Perumahan:HTN (High-Temperature Nylon) + 30% pengisi, UL94 V-0 dinilai (retardant api, tahan suhu tinggi).

Cetakan Luar (Satuan):TPE 80A hitam (elastomer termoplastik yang fleksibel dan tahan abrasi).

Magnet:Neodymium Iron Boron (NdFeB) magnet permanen (berkinerja tinggi, adhesi yang kuat).

Kabel: OD3.5mm,4 inti

Merah & Hitam: 65 helai × 0,08mm (tembaga tin-plated, kapasitas arus yang lebih tinggi).

Putih & Hijau: 16 helai × 0,08mm (tembaga tin-plated, mungkin untuk data / sinyal).

Isolasi:Lapisan TPE hitam(fleksibel dan tahan lama)

2Sifat Mekanis

Kekuatan pegas: 80 g ± 20 g pada ketinggian kerja 1,0 mm (memberikan tekanan kontak yang stabil)

Kekuatan Adhesi Magnetik: >550G (docking pria-wanita yang aman).

Masa pakai: 50.000+ siklus (kekuatan tinggi).

Fitur keselamatan: Desain anti-potongan pendek dan tanda polaritas untuk keselarasan yang benar.

3. Sifat Listrik

Tegangan nominal: 12V DC.

Peringkat saat ini:

Kontinyu: 3.0A.

Puncak (Momentary): 4,0A max.

Resistensi kontak: ≤ 50mΩ (kehilangan daya rendah).

Kepatuhan: RoHS & REACH (ramah lingkungan).

4. Aplikasi

Elektronika modular: Wearables, perangkat IoT, sensor yang bisa dilepas.

Koneksi PCB: Dilas ke papan atau overmolded.

Sistem yang kompatibel dengan USB: Mengkombinasikan pasokan daya (12V/3A) dengan data melalui USB 2.0.

Penggunaan Keandalan Tinggi: Peralatan otomotif, medis, atau industri (berkat UL94 V-0 dan umur siklus 50k).

5Pin Magnetic Connectors Parameter:

Gambar Teknis Konektor Kabel Pria 5 Pin (Dimensi Utama):

Gambar Teknis Konektor Magnetik Wanita 5Pin (Dimensi Utama):

Cara memesan
* Anda mengirimkan gambar atau sampel

* Tim insinyur profesional kami melakukan penilaian

* Anda membandingkan gambar dan kami membuat sampel untuk mengirim Anda

* Anda menguji sampel dan disetujui, kemudian menempatkan pesanan dan membayar 50% deposit

Kita mulai membuat produk

* Ketika barang selesai, kami mengambil foto untuk cek Anda dan Anda kemudian membayar saldo

* Kami mengirimkan produk kepada Anda dengan DHL, TNT, UPS, FedEx

Tanggal pembayaran:T/T, 50% Deposit, 50% Saldo

Metode pembayaran:T/T,PayPal,OCBC

Waktu lead sampel:Sampel persediaan 2-3hari kerja/sampel khusus 5-7hari kerja

Waktu produksi:10-15Hari kerja

Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan

Istilah perdagangan:EXW

Pengangkutan:Udara, Laut, Ekspres

Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, setiap ukuran khusus, warna, desain dapat diterima
