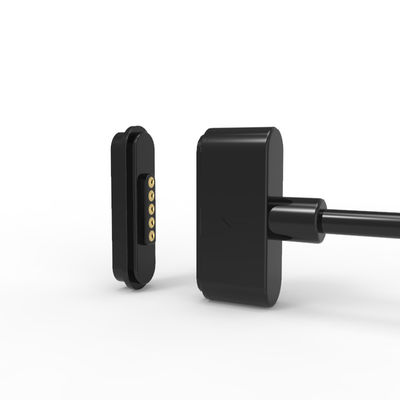

2.2mm pitch 5pin konektor kabel pengisian magnetik pria dengan sinkronisasi data(kontak berlapis emas, rumah HTN, magnet NdFeB, jaket TPE)
1. Fitur Utama
.Kabel fleksibel 1 meter (1000mm) dengan isolasi TPE 4-inti (OD: 3,5mm).
.Docking magnetik yang kuat (> kekuatan magnetik 550G) dengan identifikasi polaritas.
.12V / 3A pasokan listrik melalui kontak magnetik dilapisi emas.
.USB 2.0 data/kekuatan (kerang baja tahan karat).
.Daya tahan tinggi: 50.000+ siklus kawin, tahan api (UL94 V-0).
2. Bahan & Konstruksi
| komponen |
Spesifikasi |
| Pogo pin |
Kuningan, permukaan dilapisi emas (≤ 50mΩ resistance kontak). |
| Rumah Plastik |
HTN + 30% UL94 V-0 hitam (tahan suhu tinggi). |
| Magnet |
NdFeB magnet permanen (opsi berlapis epoksi untuk tahan semprotan garam). |
| Cetakan Luar |
Hitam TPE 80A (fleksibel, tahan abrasi). |
| Konektor USB |
Kerangka baja tahan karat (USB 2.0). |
| Kabel |
4 inti, panjang 1000 mm:
- Merah / Hitam: 65 × 0,08mm untaian (kekuatan).
- Putih / Hijau: 16 × 0,08mm untaian (data).
- Jaket TPE hitam. |
3. Sifat Mekanis & Listrik
| Parameter |
Nilai |
| Kekuatan pegas |
80 g ± 20 g @ 1,0 mm tinggi. |
| Kekuatan Adhesi Magnetik |
> 550G. |
| Kehidupan Pelayanan |
50,000 siklus menit. |
| Tegangan nominal |
12V DC. |
| Arus Kontinyu |
3.0A. |
| Arus puncak |
4.0A (maksimal). |
| Resistensi kontak |
≤ 50mΩ. |
| Uji Tegangan Tinggi |
AC/DC 1000V, 0,5mA, 3 detik. |
4. Lingkungan & Kepatuhan
Gambar Teknis Konektor Kabel Pria 5 Pin (Dimensi Utama):
Gambar Teknis Konektor Magnetik Wanita 5Pin (Dimensi Utama):
Konektor Kabel Magnetik Aplikasi:
Cara memesan
* Anda mengirimkan gambar atau sampel
* Tim insinyur profesional kami melakukan penilaian
* Anda membandingkan gambar dan kami membuat sampel untuk mengirim Anda
* Anda menguji sampel dan disetujui, kemudian menempatkan pesanan dan membayar 50% deposit
Kita mulai membuat produk
* Ketika barang selesai, kami mengambil foto untuk cek Anda dan Anda kemudian membayar saldo
* Kami mengirimkan produk kepada Anda dengan DHL, TNT, UPS, FedEx
Tanggal pembayaran:T/T, 50% Deposit, 50% Saldo
Metode pembayaran:T/T,PayPal,OCBC
Waktu lead sampel:Sampel persediaan 2-3hari kerja/sampel khusus 5-7hari kerja
Waktu produksi:10-15Hari kerja
Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan
Istilah perdagangan:EXW
Pengangkutan:Udara, Laut, Ekspres
Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, setiap ukuran khusus, warna, desain dapat diterima
