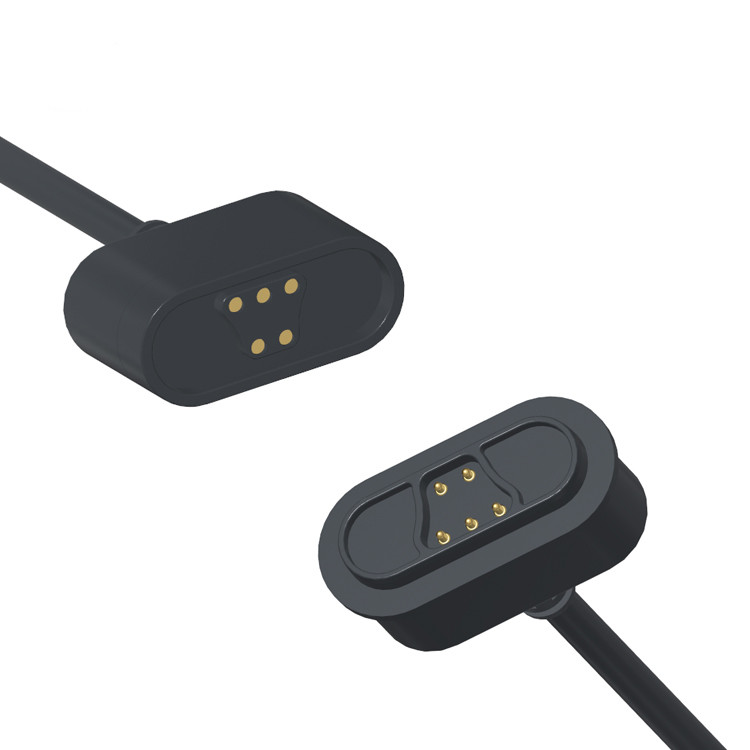

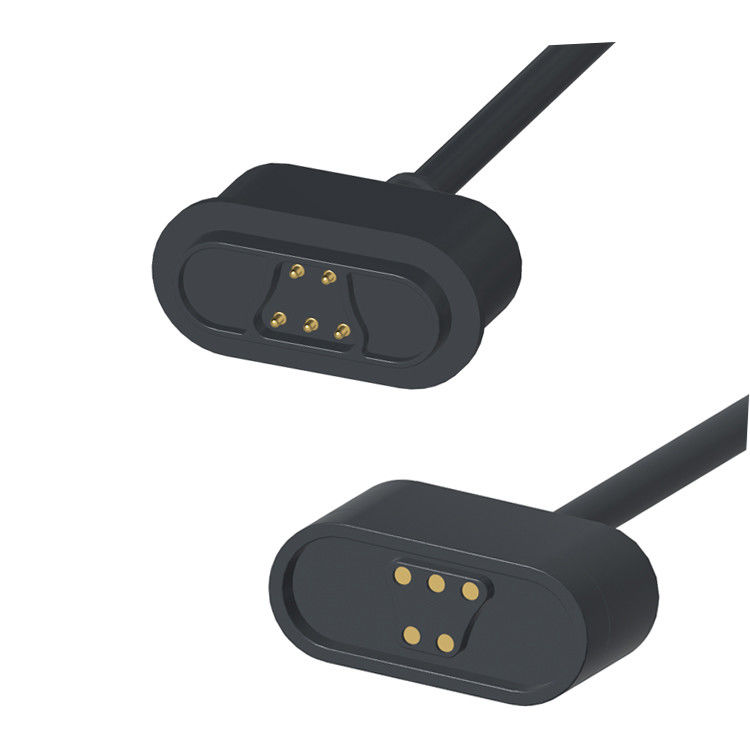

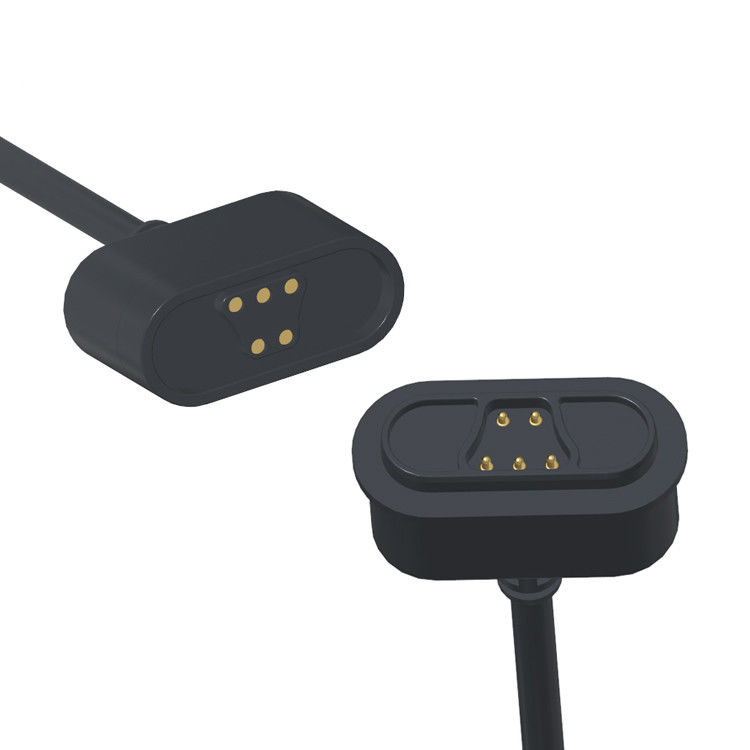

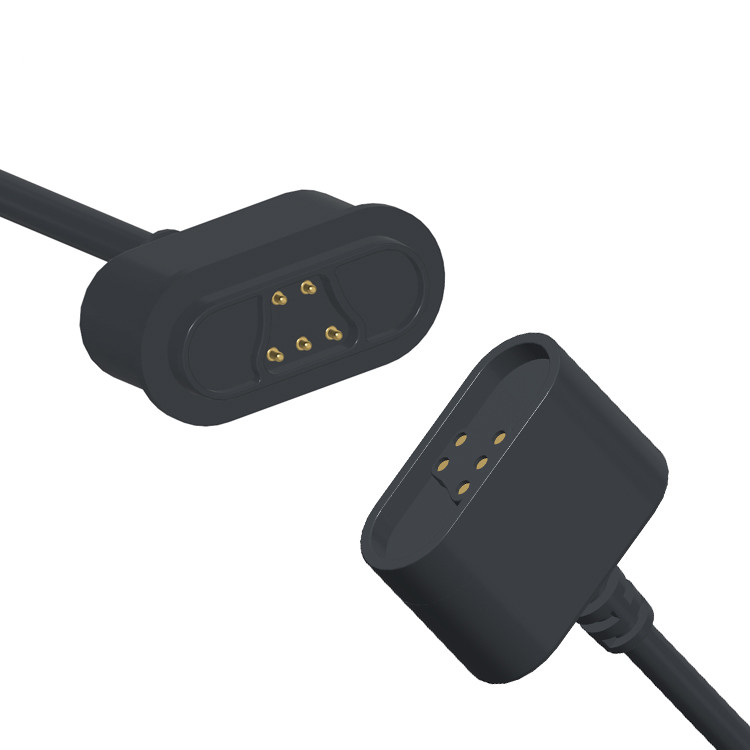

Konektor kabel listrik magnetik pria dan wanita 5pin baris ganda yang disesuaikan
Mesin:
Pin1/3:
-Kekuatan kontak: 80g±20g pada 1. 1mm bekerja storke
- Tes umur: 10.000 siklus
Pin 2/4/5:
-Kekuatan kontak:80g±20g pada storke kerja 0,8mm
- Tes hidup:10,000 siklus
Listrik:
- Tegangan nominal: DC 12V; Tegangan nominal: 5A Max.
- Resistensi kontak pin pegas: 50 milliohm Max.
Kinerja lingkungan:
- Suhu operasi: -25°C sampai +80°C
- Semprotan garam 24 jam
Kepatuhan RoHS & REACH:
RoHS (Restriction of Hazardous Substances): Memastikan bahan bebas dari zat yang dibatasi seperti timbal, kadmium, merkuri, dll.
REACH (Registration, Evaluation, Authorization of Chemicals): Mengkonfirmasi semua zat kimia terdaftar dan aman untuk digunakan di UE.
Implementasi: Semua bahan (tembaga, plating emas, casing HTN, PVC, magnet) dan pelapisannya harus diverifikasi sesuai dengan deklarasi bahan atau pengujian laboratorium.
100% tes sirkuit pendek dan terbuka:
Persyaratan produksi: Setiap unit menjalani verifikasi listrik:
Uji sirkuit pendek: Konfirmasi tidak ada koneksi yang tidak diinginkan antara pin
Uji sirkuit terbuka: Memverifikasi kontinuitas di semua jalur sinyal/kekuatan yang direncanakan
Metode pengujian: Biasanya dilakukan dengan peralatan pengujian otomatis selama perakitan akhir
Penjaminan mutu: Menghilangkan risiko unit yang salah atau cacat mencapai pelanggan
5Pin Male dan Female Magnetic Cable Connector Parameter:
|
Nama
|
Konektor Kabel Magnetik 5 Pin
|
|
Jenis
|
Pria dan wanita
|
|
Pin
|
5pin atau disesuaikan
|
|
Kabel Bagian Pria/Wanita
|
TPE
|
|
Panjang kabel bagian laki-laki/perempuan
|
70 mm
|
|
Warna
|
Hitam
|
|
Pogo pin/Bagian pemutar
|
Tembaga
|
|
Magnet
|
NdFeB N52 Plating Ni
|
|
Daya pegas
|
80g±20g, pada 0.8Mm bekerja bangau.
|
|
Kehidupan mekanik
|
10000 siklus Min..
|
|
Saat ini
|
5.0AMax
|
|
Tegangan
|
DC 12V
|
|
Resistensi kontak
|
50mΩ Max (PIN).
|
|
Suhu Operasi
|
25°C sampai +80°C
|
|
Tes semprotan garam
|
24 jam
|
|
Sertifikasi
|
Produk yang sesuai dengan ROHS atau REACH
|
|
Tes
|
Tes terbuka dan singkat 100%
|
Gambar Teknis Konektor Kabel Magnetik 5Pin Pria
Gambar Teknis Konektor Kabel Magnetik Wanita 5Pin
Penghubung kabel magnetik jantan
Kabel Magnetik Wanita Konektor Knode Koneksi
Pemandangan kemasan:
Keuntungan dari Konektor Magnetik:
●Mengharukan desain pengalaman koneksi adsorpsi otomatis;
●Pengendalian terjatuh manusiawi: mudah dilepas dari antarmuka pengisian, dan tidak mudah melepas perangkat;
●Lifetime: hingga 100.000-200.000 siklus;
●Desain tahan air: ujung wanita dari perangkat dapat tahan debu dan tahan air (IPX8);
● Waktu pengisian cepat: Desain konektor magnet 5A-10A menahan transmisi arus besar;
● Penampilan konektor magnet dapat disesuaikan sesuai dengan desain perangkat aplikasi pelanggan;
●Desain struktur produk anti sirkuit pendek dan kebal;
●Mengrealisasikan transmisi sinyal frekuensi tinggi, dapat menggantikan transmisi sinyal video & audio USB2.0 HDMI 1.3 fungsi tradisional
Aplikasi produk konektor magnetik:
1Perangkat yang dapat dipakai, peralatan penentuan posisi cerdas, gelang tangan pintar anak-anak, jam tangan pintar, ponsel yang dapat dipakai, headset Bluetooth, dll.) kabel data, kabel pengisian,sambungan ujung kawat strip magnetik
2Peralatan medis,peralatan nirkabel,peralatan komunikasi data,peralatan telekomunikasi,peralatan otomatisasi dan industri,peralatan audiovisual
3. Penerbangan, elektronik ruang angkasa, komunikasi militer
4.Automotif, navigasi mobil, pengujian dan peralatan pengukuran
5.Consumer Electronics ((telepon seluler, komputer tablet, headset Bluetooth, kamera, jam tangan, produk elektronik konsumen portabel dan banyak bidang elektronik lainnya.)
Mengapa UPE harus menjadi mitra Anda?
● Dapat diandalkan dan tahan lama
● Desain dan pengiriman cepat
● Kemitraan yang dapat diandalkan dan jujur
Bagaimana untuk menempatkan pesanan konektor kabel magnetik
* Identifikasi persyaratan Anda ((Jenis konektor, jumlah yang dibutuhkan, persyaratan khusus, spesifikasi teknis)
* Menegosiasikan harga & syarat (diskon massal mungkin berlaku).
* Konfirmasi detail pesanan (jenis konektor, jumlah, kustomisasi).
* Lakukan pembayaran (melalui PayPal, transfer bank, atau metode aman lainnya).
* Pengiriman & Pemeriksaan Kualitas
* Lacak pengiriman.
* Periksa produk saat tiba untuk memastikan kualitas.
Tanggal pembayaran:T/T, 50% Deposit, 50% Saldo
Metode pembayaran:T/T,PayPal,OCBC
Waktu lead sampel:Sampel persediaan 2-3hari kerja/sampel khusus 5-7hari kerja
Waktu produksi:10-15Hari kerja
Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan
Istilah perdagangan:EXW
Pengangkutan:Udara, Laut, Ekspres
Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, setiap ukuran khusus, warna, desain dapat diterima
