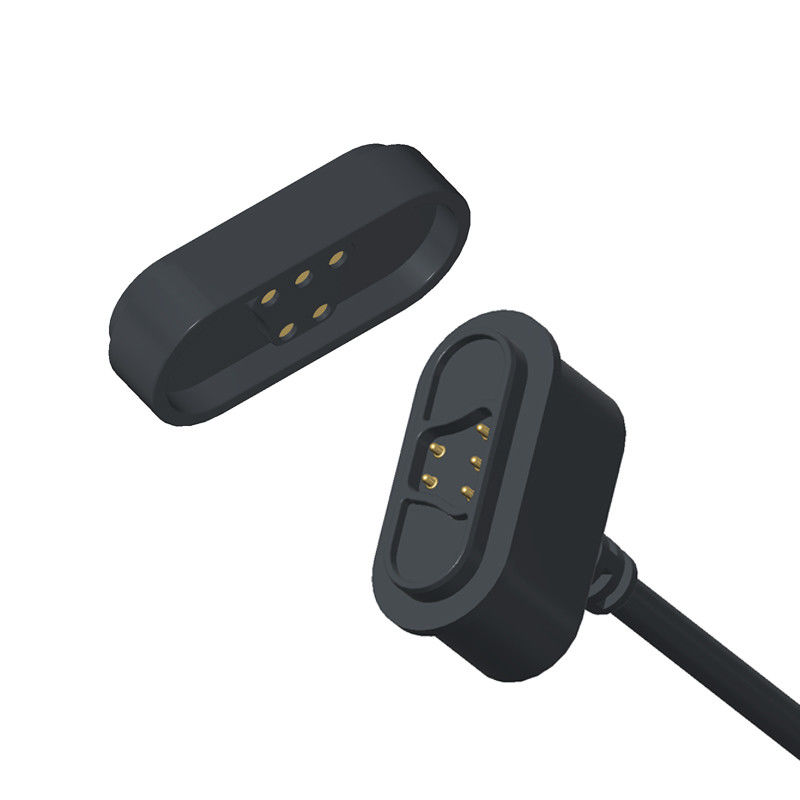

12V 5A DC Magnetic Connector 5 Pin Male Female Kabel Connector

Konektor kabel magnetik 5 pin DC pria dan konektor magnetik wanita

Konektor kabel magnetik dan konektor magnet wanita semua bahan sesuai dengan RoHS & REACH Compliance.

Semua konektor kabel magnetik lulus 100% Short & Open Circuit Testing.

Mesin:

Pin1/3:

-Kekuatan kontak: 80g±20g pada 1. 1mm bekerja storke

- Tes umur: 10.000 siklus

Pin 2/4/5:

-Kekuatan kontak:80g±20g pada storke kerja 0,8mm

- Tes hidup:10,000 siklus

Listrik:

- Tegangan nominal: DC 12V; Tegangan nominal: 5A Max.

- Resistensi kontak pin pegas: 50 milliohm Max.

Kinerja lingkungan:

- Suhu operasi: -25°C sampai +80°C

- Semprotan garam 24 jam

5Pin Male Magnetic Cable Connector dan Female Magnetic Connector Parameter:

Gambar Teknis Konektor Kabel Magnetik 5Pin Pria

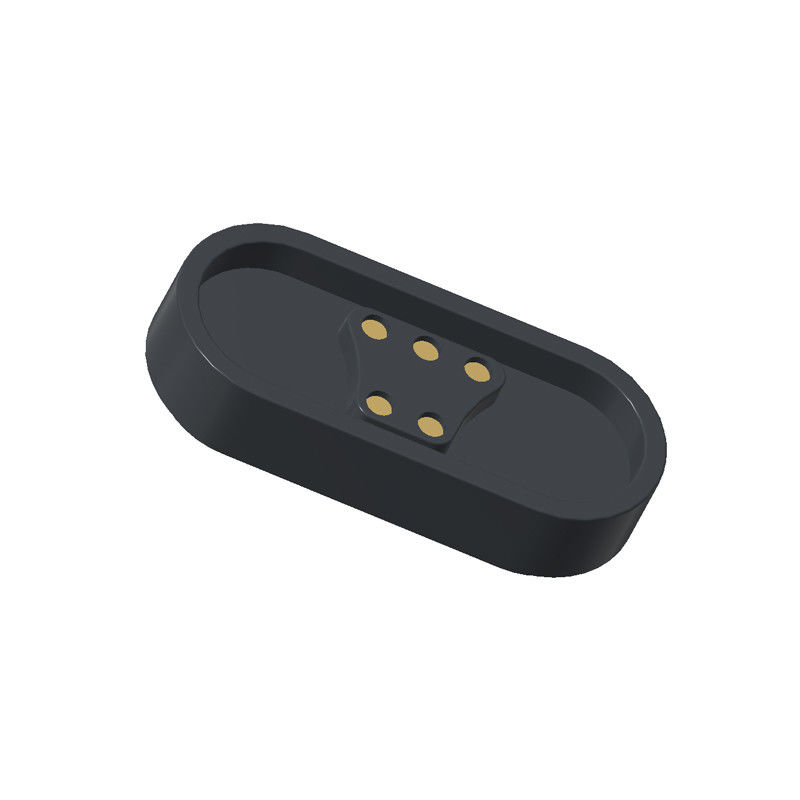

Gambar Teknis Konektor Magnetik Wanita 5Pin

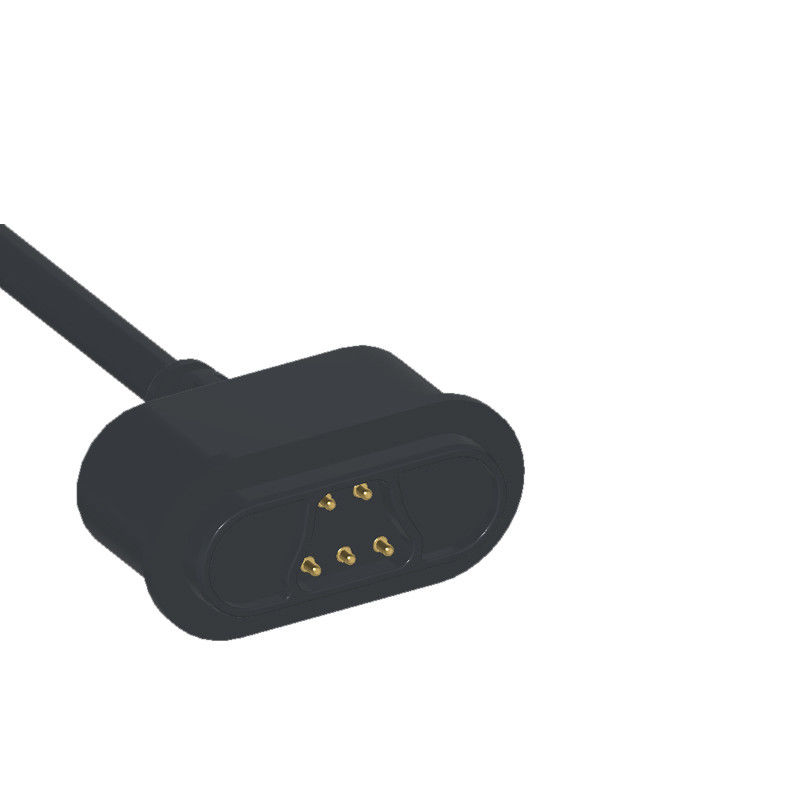

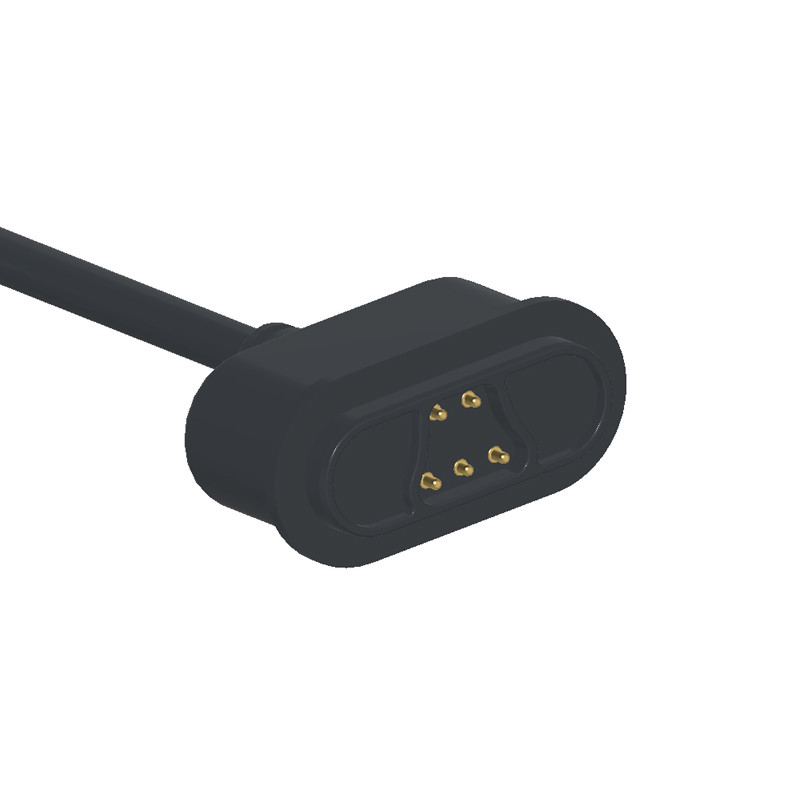

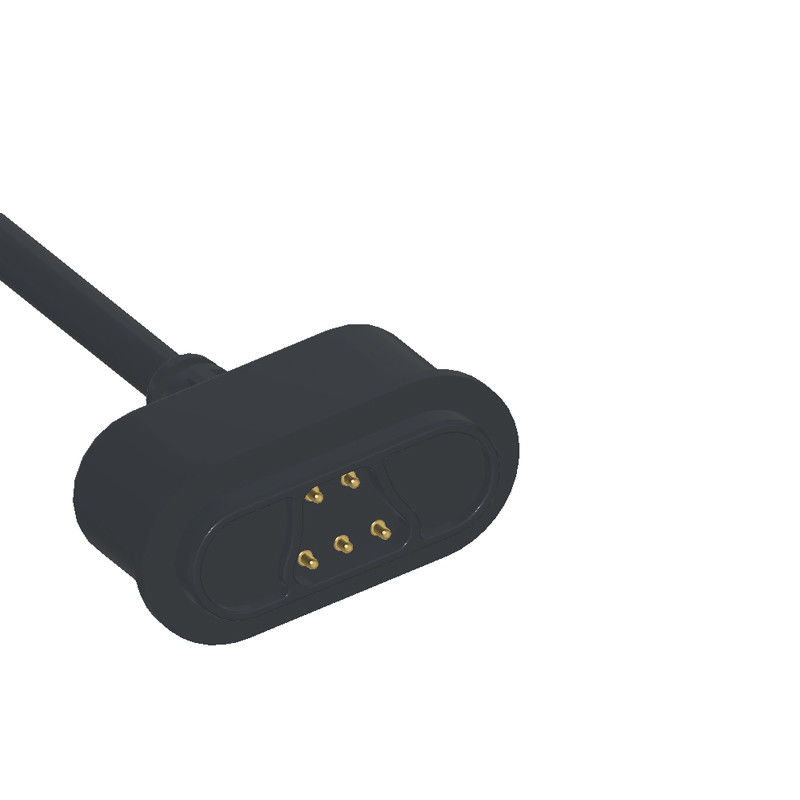

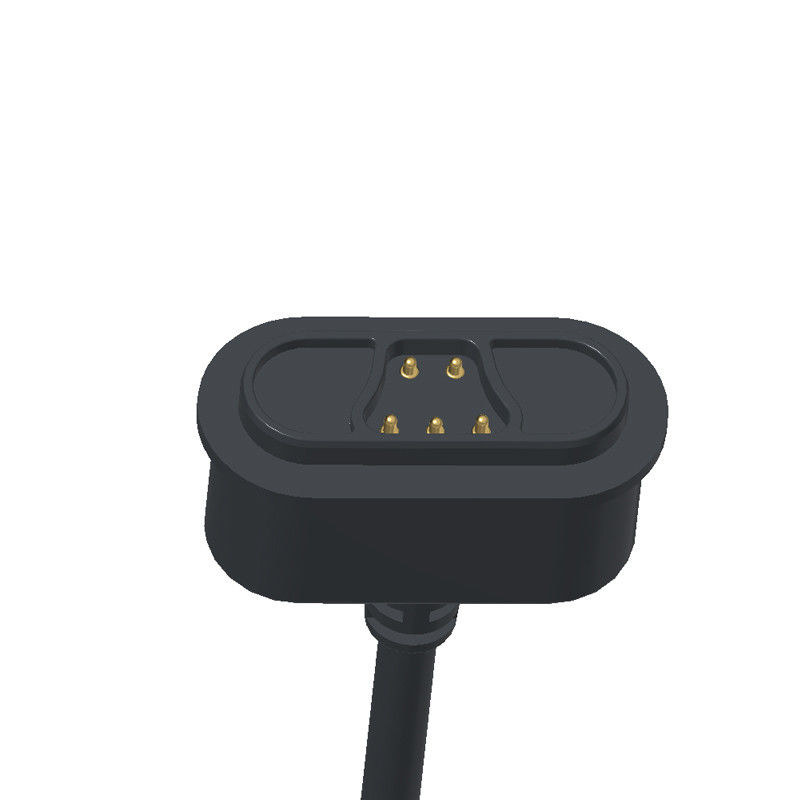

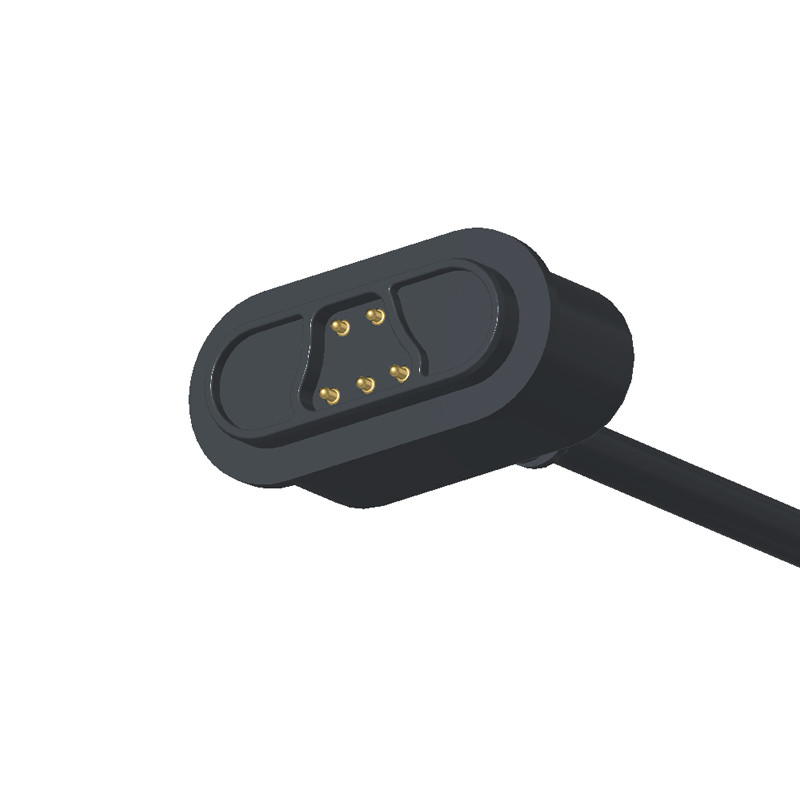

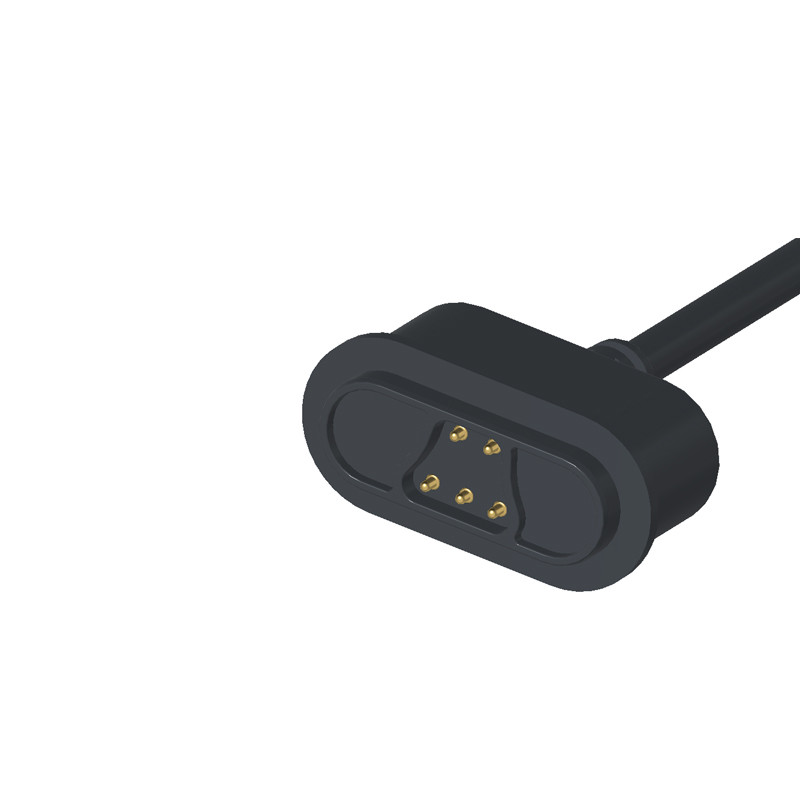

Penghubung kabel magnetik jantan

Pemandangan Wanita yang Tereksploitasi

Pemandangan kemasan:

Keuntungan dari Konektor Magnetik:

●Mengharukan desain pengalaman koneksi adsorpsi otomatis;

●Pengendalian terjatuh manusiawi: mudah dilepas dari antarmuka pengisian, dan tidak mudah melepas perangkat;

●Lifetime: hingga 100.000-200.000 siklus;

●Desain tahan air: ujung wanita dari perangkat dapat tahan debu dan tahan air (IPX8);

● Waktu pengisian cepat: Desain konektor magnet 5A-10A menahan transmisi arus besar;

● Penampilan konektor magnet dapat disesuaikan sesuai dengan desain perangkat aplikasi pelanggan;

●Desain struktur produk anti sirkuit pendek dan kebal;

●Mengrealisasikan transmisi sinyal frekuensi tinggi, dapat menggantikan transmisi sinyal video & audio USB2.0 HDMI 1.3 fungsi tradisional

Aplikasi produk konektor magnetik:

1Perangkat yang dapat dipakai, peralatan penentuan posisi cerdas, gelang tangan pintar anak-anak, jam tangan pintar, ponsel yang dapat dipakai, headset Bluetooth, dll.) kabel data, kabel pengisian,sambungan ujung kawat strip magnetik

2Peralatan medis,peralatan nirkabel,peralatan komunikasi data,peralatan telekomunikasi,peralatan otomatisasi dan industri,peralatan audiovisual

3. Penerbangan, elektronik ruang angkasa, komunikasi militer

4.Automotif, navigasi mobil, pengujian dan peralatan pengukuran

5.Consumer Electronics ((telepon seluler, komputer tablet, headset Bluetooth, kamera, jam tangan, produk elektronik konsumen portabel dan banyak bidang elektronik lainnya.)

Mengapa UPE harus menjadi mitra Anda?

1Keahlian khusus dalam konektor magnetik

●Fokus pada R&D: UPE memiliki pengalaman khusus dalam konektor magnetik

●Kustomisasi: UPE dapat menyesuaikan kekuatan magnet, plating pin (emas/nikel untuk resistensi ≤50mΩ), dan bahan perumahan (PBT hitam/nylon) sesuai kebutuhan Anda.

2. Daya tahan tinggi & Kepatuhan

● 10.000+ Siklus Dijamin: Konektor mereka mungkin menjalani pengujian yang ketat untuk memenuhi kebutuhan hidup mekanik Anda.

●Sertifikasi: Sesuai dengan UL, atau standar RoHS kritis untuk pasar konsumen/medis.

3. Produksi yang Kompetitif

● Alat yang hemat biaya: UPE dapat menawarkan MOQ rendah (misalnya, 1K ¥ 5K unit) dengan harga yang kompetitif untuk batch kecil hingga menengah.

● Kontrol Kualitas: Pengujian internal untuk ketahanan kontak, gaya tarik, dan beban arus untuk memastikan keandalan.

4. Prototipe Cepat & Dukungan

●Contoh 3D dalam Hari: Prototipe Cepat untuk Pemeriksaan Pas/Fungsi

●Dukungan Teknik: Bantuan dengan optimasi pinout, pelindung EMI, atau waterproofing (IP68).

Bagaimana untuk menempatkan pesanan konektor kabel magnetik
* Identifikasi persyaratan Anda ((Jenis konektor, jumlah yang dibutuhkan, persyaratan khusus, spesifikasi teknis)

* Menegosiasikan harga & syarat (diskon massal mungkin berlaku).

* Konfirmasi detail pesanan (jenis konektor, jumlah, kustomisasi).

* Lakukan pembayaran (melalui PayPal, transfer bank, atau metode aman lainnya).

* Pengiriman & Pemeriksaan Kualitas
* Lacak pengiriman.

* Periksa produk saat tiba untuk memastikan kualitas.

Tanggal pembayaran:T/T, 50% Deposit, 50% Saldo

Metode pembayaran:T/T,PayPal,OCBC

Waktu lead sampel:Sampel persediaan 2-3hari kerja/sampel khusus 5-7hari kerja

Waktu produksi:10-15Hari kerja

Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan

Istilah perdagangan:EXW

Pengangkutan:Udara, Laut, Ekspres

Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, setiap ukuran khusus, warna, desain dapat diterima
