Tempat asal: | Cina |
---|---|
Nama merek: | UPE |
Sertifikasi: | ISO9002 |
Nomor model: | RC-1181-A04-11 / RM-1181-B04-21 |
Dokumen: | RC-1181-A04-11.pdf |
Kuantitas min Order: | 5000 |
Harga: | $1-$5 |
Kemasan rincian: | tas PE |
Waktu pengiriman: | 12-15 hari kerja |
Syarat-syarat pembayaran: | T/T |
Menyediakan kemampuan: | 5KPCS/Hari |
nama: | Kabel konektor magnetik | Bahan: | PVC, kuningan, ndfeb n52 |
---|---|---|---|
Angkatan Musim Semi: | 80g ± 20g | Storke yang bekerja: | 0,8mm |
Saat ini: | 3A | Volatge: | 5V |
Panjang kabel: | 1050mm | Warna: | Hitam |
Tes semprotan garam: | 48 jam | Kehidupan Mekanis: | 10000 siklus min. |
Resistensi kontak: | 50mΩ Max (PIN) | ||
Menyoroti: | 4 Pin Magnetic Connector Cable,Sudut kanan kabel konektor magnetik,Konektor Magnetik Pria dan Wanita 5V |

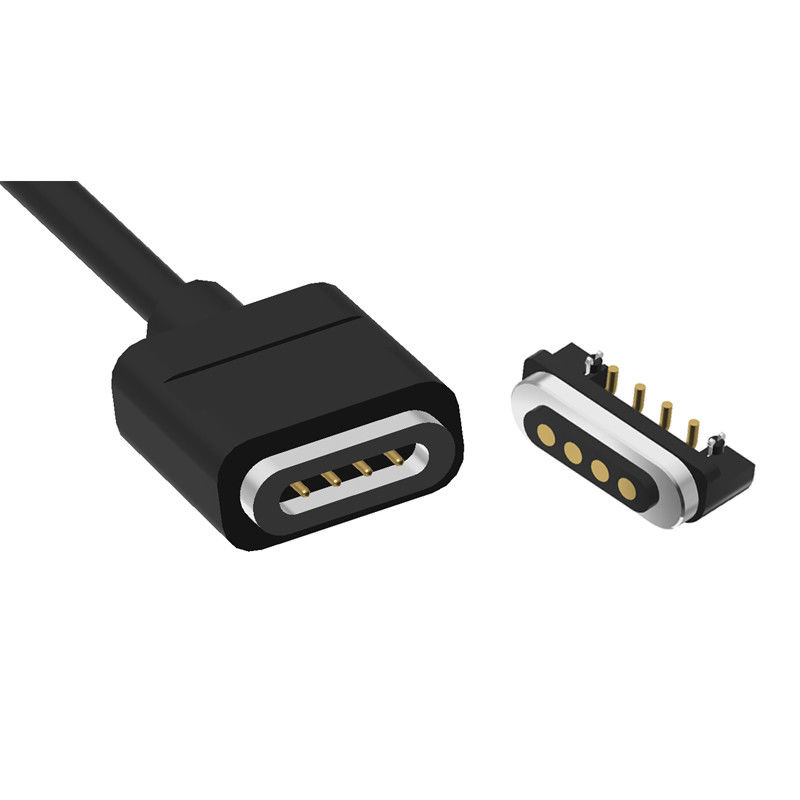

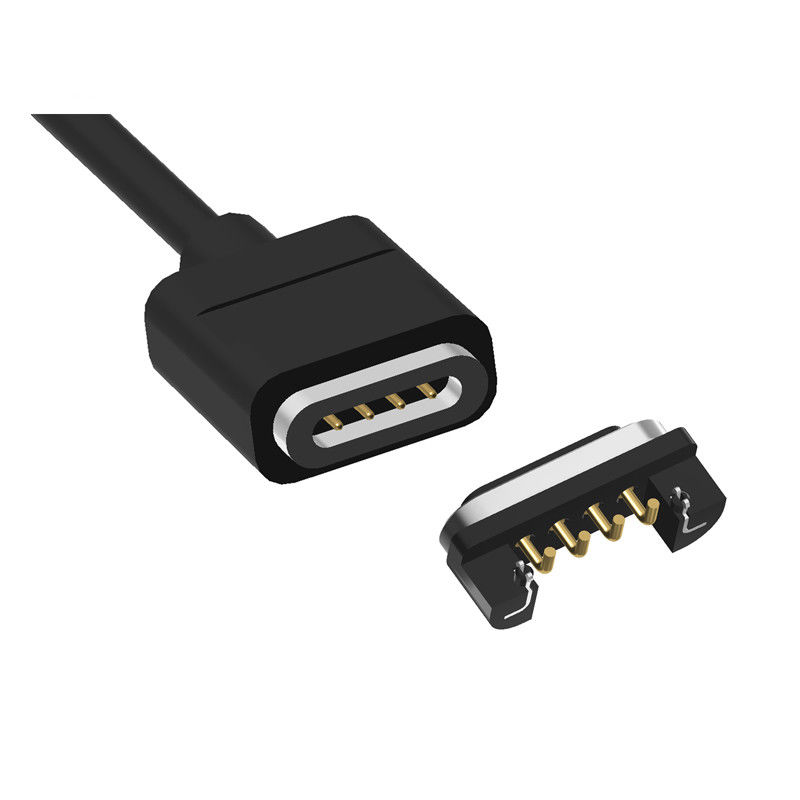

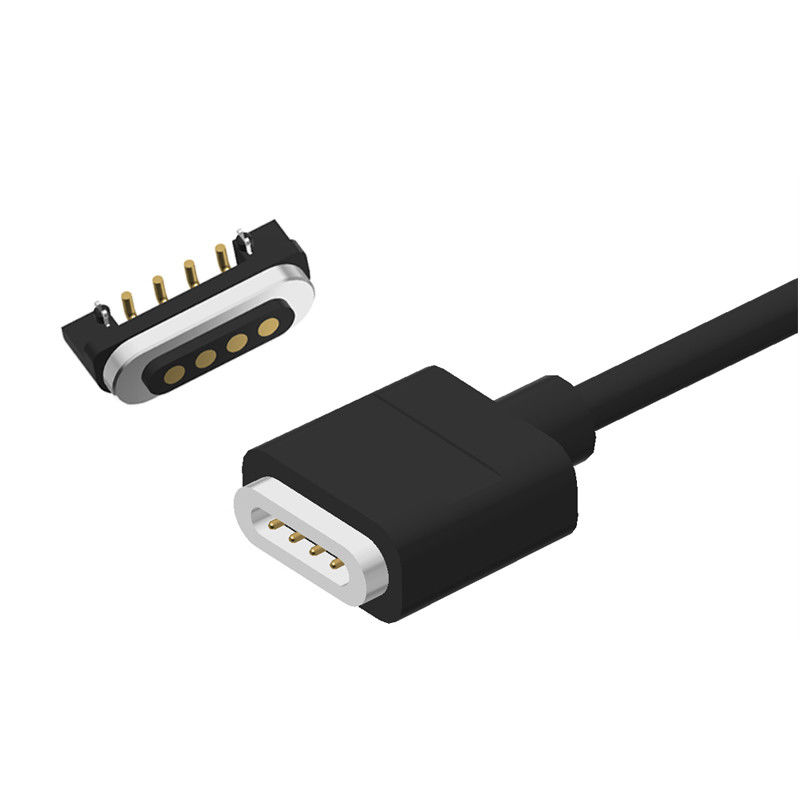

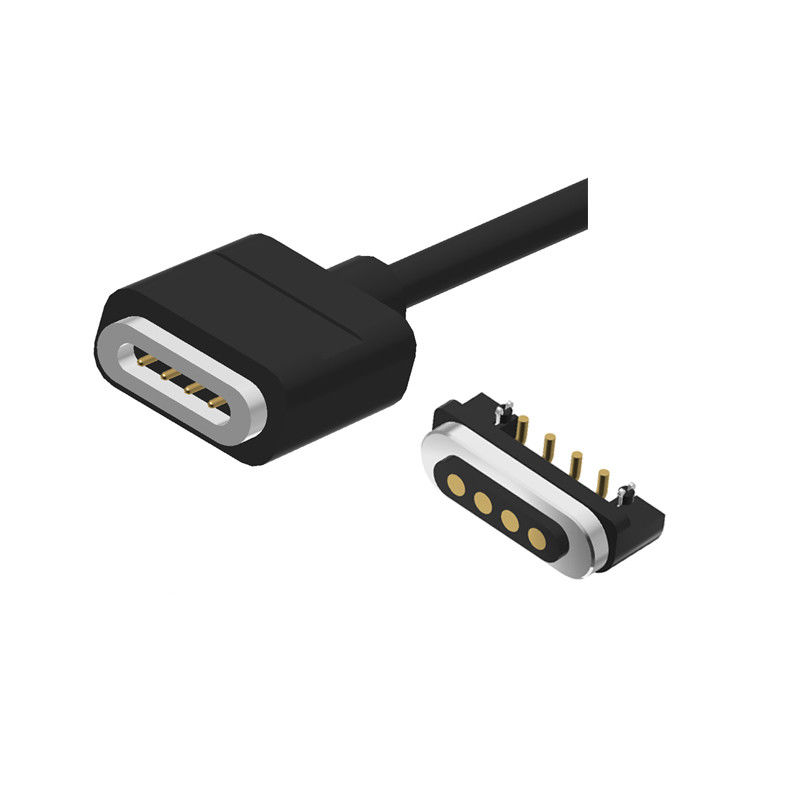

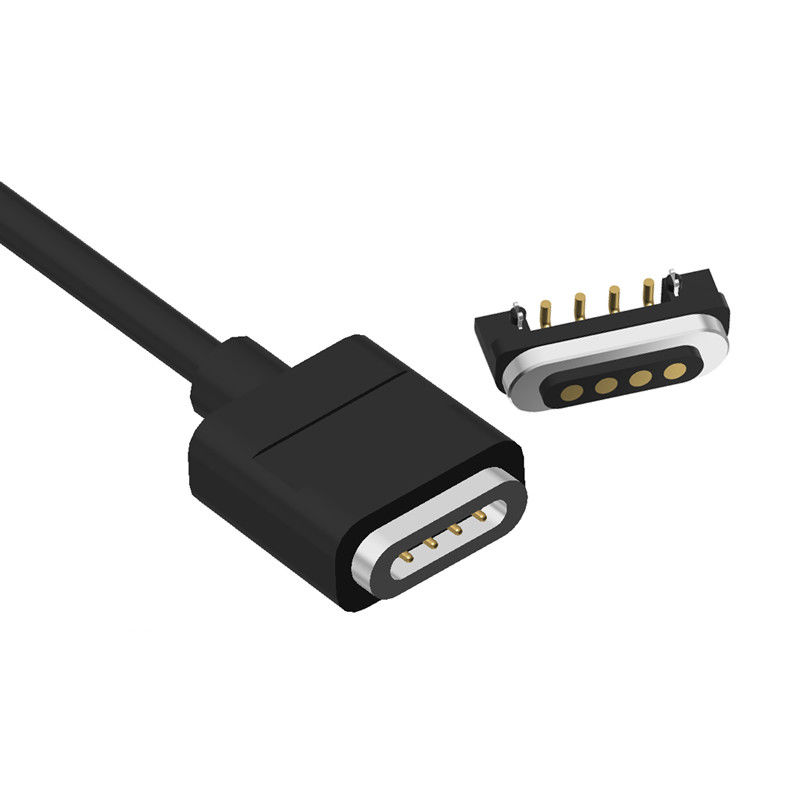

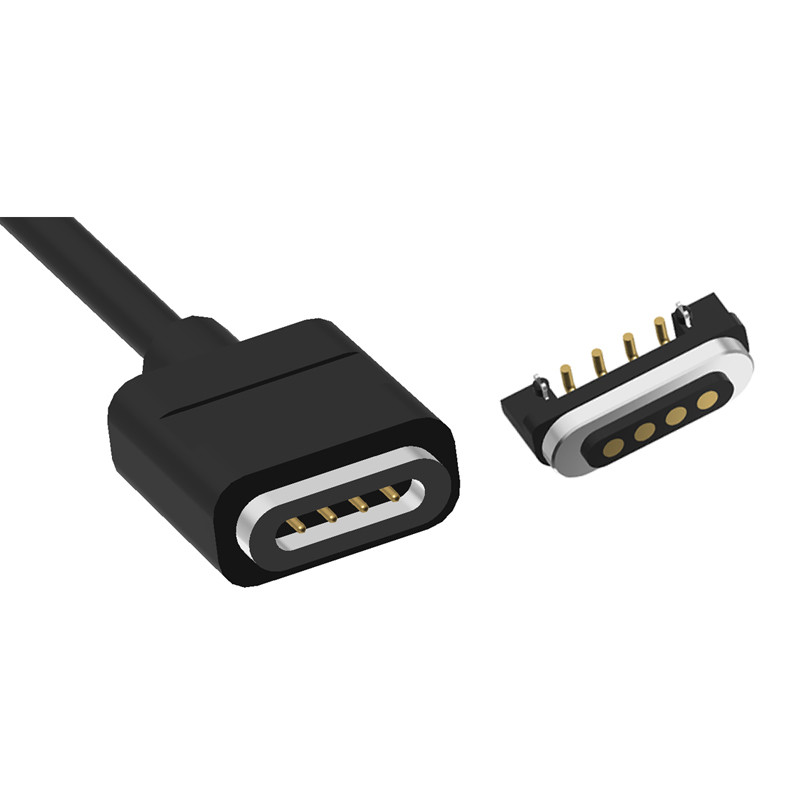

4pin right angle female magnetic connector male magnetic cable connector
- Material dan coating sesuai dengan standar ROHS dan REACH
Mesin:
- Contact force: 80 g ± 20 g at 0.8 mm working storke
- Life test:10000cycle
Listrik:
- Rated voltage: DC5V; Rated voltage: 3AMax.
- Contact resistance of spring pin: 50milliohm Max.
Kinerja lingkungan:
- Operasi Suhu: -25 ° C sampai +80 ° C
SaltSpray 24 jam
USB2.0: USB/AM Integrated type (with overload and short-circuit protection of 5V 2A)
Bahan cetakan dalam: PE
Over molding: PVC Hitam
Cable Tie: Black PVC Metal elliptic cable tie
Wire:OD3.5 4C 2C 22AWG 2C 28AWG B1ack PVC
Magnetic Male Plug
4Pin Male Female Magnetic Connectors Parameter:
Nama |
Konektor Kabel Magnetik 5 Pin |
Jenis |
Pria/Wanita |
Pin |
5pin atau customized |
Kawat |
PVC |
Panjang kabel |
1050mm |
Warna |
Hitam |
Pogo pin |
Tembaga |
Magnet |
NdFeB N52 Plating Ni |
Daya pegas |
80 g ± 20G, pada 0.8mm working storke. |
Kehidupan mekanik |
10000 cycle Min.. |
Saat ini |
3AMax |
Tegangan |
DC 5V |
Resistensi kontak |
50 mΩ Max (PIN). |
Suhu Operasi |
25°C sampai +80°C |
Tes semprotan garam |
24 jam |
Sertifikasi |
Produk yang sesuai dengan ROHS atau REACH |
Tes |
100% tes terbuka dan pendek |
4Pin Magnetic Cable Connector Technical Drawing
4Pin Right Angle Female Magnetic Connector Teknikal Gambar
Decompose the view of female magnetic connector (Mengurai pandangan konektor magnetik wanita)
4Pin Magnetic Cable Connector Mnode of Connection
Paket tampilan:
Ada beberapa manfaat dari Magnetic Connector:
● Humanize design of automatic adsorption connection experience (Humanize design of automatic adsorption connection experience) (Membuat desain yang lebih manusiawi dari pengalaman koneksi adsorpsi otomatis)
●Humanized anti-fall: it is easy to remove from the charging interface, and it is not easy to remove the device. ●Humanized anti-fall: it is easy to remove from the charging interface, and it is not easy to remove the device. ●Humanized anti-fall: it is easy to remove from the charging interface, and it is not easy to remove the device.
● Life time: up to 100,000-200,000 cycles.
● Desain Waterproof: the female end of the device can be dustproof and waterproof (IPX8);
●Fast charging time: 5A-10A magnet connector design withstands large current transmission;
●The appearance of the magnetic connector can be matched according to the design of the customer's application device; ●The appearance of the magnetic connector can be matched according to the design of the customer's application device. ●The appearance of the magnetic connector can be matched according to the design of the customer's application device.
● Desain struktur produk anti-pendek sirkuit dan foolproof;
●Realize high frequency signal transmission, can replace the traditional USB2.0 HDMI 1.3 function Video & Audio signal transmission. •Realize high frequency signal transmission, can replace the traditional USB2.0 HDMI 1.3 function Video & Audio signal transmission. ●Realize high frequency signal transmission, can replace the traditional USB2.0 HDMI 1.3 function Video & Audio signal transmission. ●Realize high frequency signal transmission, can replace the traditional USB2.0 HDMI 1.3 function Video & Audio signal transmission. ●Realize high frequency signal transmission, can replace the traditional USB2.0 HDMI 1.3 function Video & Audio signal transmission.
Aplikasi produk konektor magnetik:
1.Wearable devices, intelligent positioning equipment, children's smart wristbands, smart watches, wearable mobile phones, Bluetooth headsets, etc.) kabel data, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisian, kabel pengisianmagnetic strip wire end connection
2Peralatan medis, peralatan nirkabel, peralatan komunikasi data, peralatan telekomunikasi, peralatan otomatisasi dan industri, peralatan audio-visual
3Penerbangan, elektronik aerospace, komunikasi militer
4Automotive, car navigation, test and measurement equipment. peralatan uji dan pengukuran mobil
5.Consumer Electronics ((mobile phones, tablet computers, Bluetooth headsets, camera, watch, portable consumer electronic products and many other electronic fields.)
Mengapa UPE harus menjadi mitra Anda?
● Keandalan dan daya tahan
● Desain dan pengiriman cepat
● Kemitraan yang andal dan jujur
How to place the magnetic cable connector order (Bagaimana untuk menempatkan kabel konektor magnetik)
* Identify Your Requirements ((Type of Connector, Quantity Needed, Customized requirements, Technical Specifications)) * Identify Your Requirements (Identifikasi persyaratan Anda)
*Negotiate pricing & terms (bulk discounts may apply) *Negotiate pricing & terms (diskon besar mungkin berlaku)
* Konfirmasi detail pesanan (tipe konektor, kuantitas, kustomisasi).
*Make payment (via PayPal, bank transfer, or other secure methods) *Membuat pembayaran (via PayPal, bank transfer, or other secure methods)
* Shipping & Quality Check
* Track the shipment.
*Inspect the product upon arrival to ensure quality. Periksa produk saat kedatangan untuk memastikan kualitas.
Tanggal pembayaran:T/T, 50% Deposit, 50% Saldo
Metode pembayaran:T/T, PayPal, OCBC
Waktu lead sampel:Inventory sample 2-3Working day/customized sample 5-7Working day Sampel inventori 2-3Working day/sampel kustomisasi 5-7Working day Sampel inventori 2-3Working day/sampel kustomisasi 5-7Working day
Waktu produksi:10-15Hari kerja
Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan
Istilah perdagangan:EXW
Pengangkutan:Udara, Laut, Ekspres
Layanan:High quality with reasonable price, OEM service, any special size, color, designs are acceptable Kualitas tinggi dengan harga yang wajar, layanan OEM, ukuran khusus, warna, desain dapat diterima
