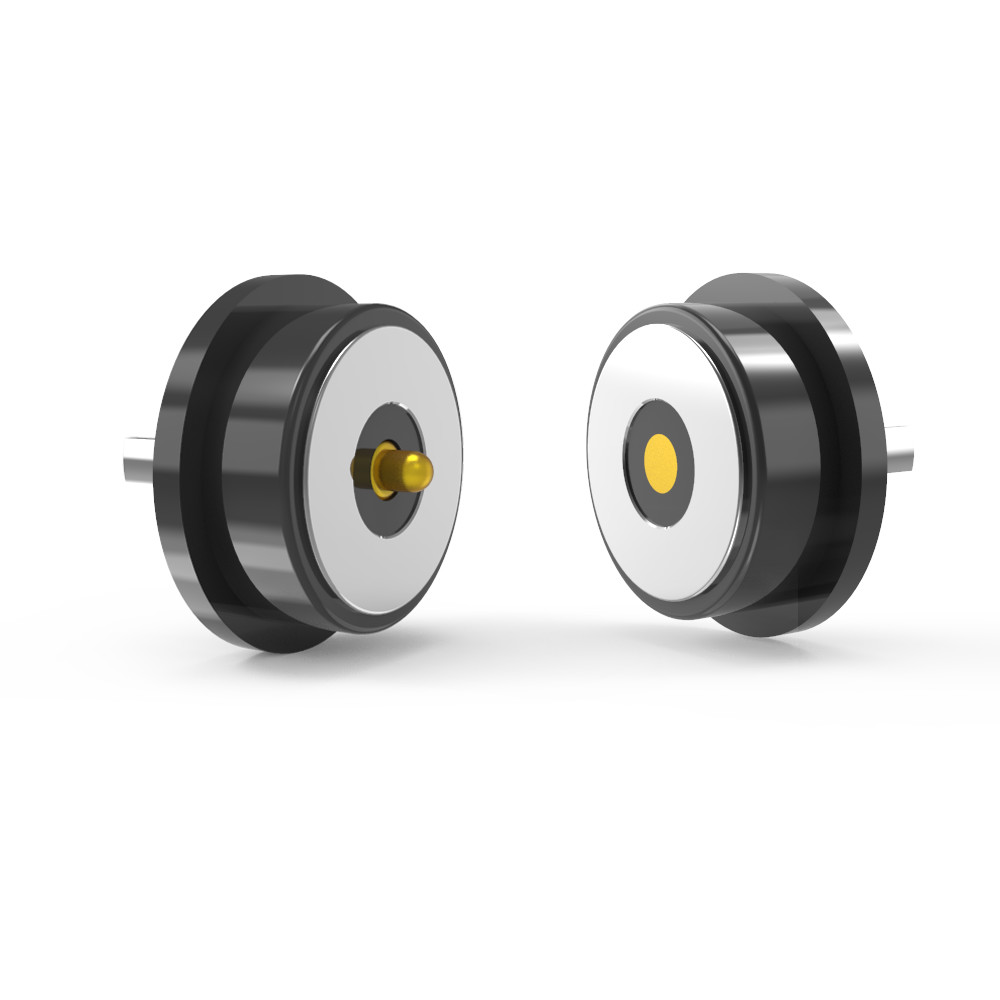

HTN Konektor Magnetik Bulat Konektor Listrik Bermuara Hitam 3A

Hitam HTN OD8.0mm 2pin spring dimuat pogo pin konektor magnet bulat

Bahan:

Plunger:C6801 bebas timbal, melapisi 5U" Min Au lebih dari 60~100U" Ni;

Barel:C6801 bebas timbal, berlapis 5U" Min Au lebih dari 60~100U" Ni;

Spring:SUS 304 plating 1U" Au;

Rumah: Hitam LCP+30%GFUL94 V-0;

Shell: Bebas timah C6801Plating Ni

Magnet: NdFeB N52 Plating Ni

Mesin:

Kekuatan pegas: 60 g ± 10 g, pada stroke kerja 1,0 mm.

Burung bangau penuh:1.2mm.

Kehidupan mekanik: 50.000 siklus Min.

Spesifikasi listrik:
Tegangan nominal: 12V DC.

Nomer arus: 3,0A.

Resistensi kontak: ≤50mΩ (milliohms) per pin.

Pengujian:

100% terbuka / sirkuit pendek diuji.

Sesuai dengan RoHS/REACH (tidak mengandung zat berbahaya).

Tes semprotan garam: 48 jam (validasi ketahanan korosi).

Deskripsi aplikasi produk (tidak terbatas pada yang berikut):

1Papan PCB pengelasan plug-in;

2Membentuk dan mengkapsul kawat setelah pengelasan;

3.Terminal transfer papan PCB itu dapat ditambahkan;

4.Molding injeksi cetakan embedded;

5Kawat bisa diikat langsung.

Parameter konektor magnetik bulat:

Gambar Teknis Konektor Magnetik Pria Bulat

Gambar Teknis Konektor Magnetik Wanita Bulat

Rekomendasi tata letak PCB:

Toleransi tata letak: ± 0,05mm

Keuntungan dari Konektor Magnetik:

1)Automatic adsorption connected experience; Mudah dioperasikan;

2) Menggunakan antarmuka magnetik untuk menghilangkan perangkat lebih mudah.

3) Siklus hidup tinggi. Ini mendukung 50.000-300.000 waktu hidup penyambungan kembali;

4) Mudah untuk desain tahan air yang disesuaikan, wanita dapat mencapai tahan debu dan tahan air (IP68);

5) Mendukung arus tinggi (3A-20A), pengisian ulang yang lebih cepat;

6)Rating korosi yang sangat baik (48H-120H) memenuhi lingkungan yang keras;

8)Bentuk yang disesuaikan untuk memenuhi pencocokan bentuk produk, meningkatkan titik penjualan produk;

9)Posisi magnet, penggunaan magnet dan struktur untuk perlindungan sirkuit ganda mencapai membedakan

arah ((Ini berorientasi pengguna dan user-friendly)

10)Skalabilitas antarmuka yang sangat baik, Dapat dicapai ((Power Signal Video Audio Jack Etc);

11) Waktu pengembangan pendek, cetakan biaya rendah untuk kustomisasi;

12) Menyediakan transmisi sinyal RF tinggi yang dapat diandalkan.0

Aplikasi produk konektor magnetik:

1Perangkat yang dapat dipakai, peralatan penentuan posisi cerdas, gelang tangan pintar anak-anak, jam tangan pintar, ponsel yang dapat dipakai, headset Bluetooth, dll.) kabel data, kabel pengisian,sambungan ujung kawat strip magnetik

2Peralatan medis,peralatan nirkabel,peralatan komunikasi data,peralatan telekomunikasi,peralatan otomatisasi dan industri,peralatan audiovisual

3. Penerbangan, elektronik ruang angkasa, komunikasi militer

4.Automotif, navigasi mobil, pengujian dan peralatan pengukuran

5.Consumer Electronics ((telepon seluler, komputer tablet, headset Bluetooth, kamera, jam tangan, produk elektronik konsumen portabel dan banyak bidang elektronik lainnya.)

Mengapa UPE harus menjadi mitra Anda?

1. Prototipe Cepat (3-5 Hari untuk Sampel)
●Kecepatan-ke-pasaran: Pergantian sampel yang cepat mempercepat siklus pengembangan produk.

●Pengujian Iteratif: Memungkinkan penyempurnaan desain cepat sebelum produksi massal.

● Keuntungan: Ideal untuk industri seperti otomotif, medis, atau elektronik konsumen di mana inovasi yang sensitif terhadap waktu sangat penting.

2Biaya-efektif (Prisis MOQ yang Kompetitif)
● Jumlah pesanan minimum yang rendah (MOQ): Mengurangi biaya awal untuk perusahaan pemula atau batch kecil.

●Skalabilitas: Harga yang fleksibel memastikan keterjangkauan baik untuk prototipe maupun pesanan skala besar.

●Proposisi Nilai: Mengimbangi output berkualitas tinggi dengan solusi ramah anggaran.

3. Jaminan Kualitas (100% Pengujian Otomatis)
● Tidak ada cacat: Pemeriksaan otomatis (misalnya, optik, listrik, mekanik) memastikan keandalan.

●Konsistensi: Menghilangkan kesalahan manusia dalam pengujian kritis (misalnya, ketahanan kontak, semprotan garam, umur siklus).

●Pengertian: Memenuhi standar industri yang ketat (ROHS, REACH, kelas otomotif).

4. Produksi Teknologi Tinggi & Teknik Presisi
●Manufaktur Lanjutan: CNC machining, precision stamping, dan micro-plating (misalnya, Au/Ni untuk konektor).

●Keterampilan bahan: Menguasai bahan khusus (LCP, SUS 304, magnet NdFeB, kuningan bebas timbal).

●Solusi Khusus Aplikasi: Disesuaikan untuk komponen kompleks

Bagaimana untuk menempatkan pesanan konektor kabel magnetik
* Identifikasi persyaratan Anda ((Jenis konektor, jumlah yang dibutuhkan, persyaratan khusus, spesifikasi teknis)

* Menegosiasikan harga & syarat (diskon massal mungkin berlaku).

* Konfirmasi detail pesanan (jenis konektor, jumlah, kustomisasi).

* Lakukan pembayaran (melalui PayPal, transfer bank, atau metode aman lainnya).

* Pengiriman & Pemeriksaan Kualitas
* Lacak pengiriman.

* Periksa produk saat tiba untuk memastikan kualitas.

Tanggal pembayaran:T/T, 50% Deposit, 50% Saldo

Metode pembayaran:T/T,PayPal,OCBC

Waktu lead sampel:Sampel persediaan 2-3hari kerja/sampel khusus 5-7hari kerja

Waktu produksi:10-15Hari kerja

Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan

Istilah perdagangan:EXW

Pengangkutan:Udara, Laut, Ekspres

Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, setiap ukuran khusus, warna, desain dapat diterima
