3A Magnetic Electrical Connectors White Pogo Pin Connector Diameter 8,0mm Untuk Perangkat Elektronik

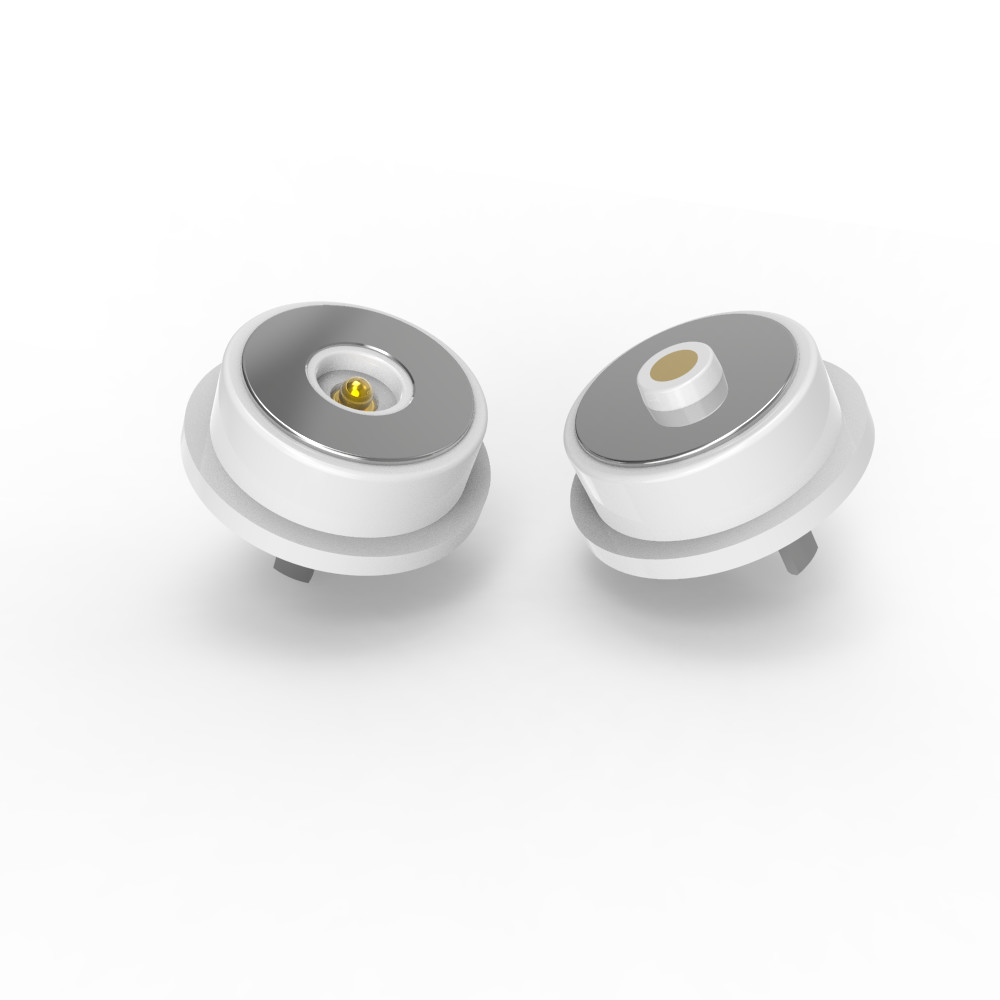

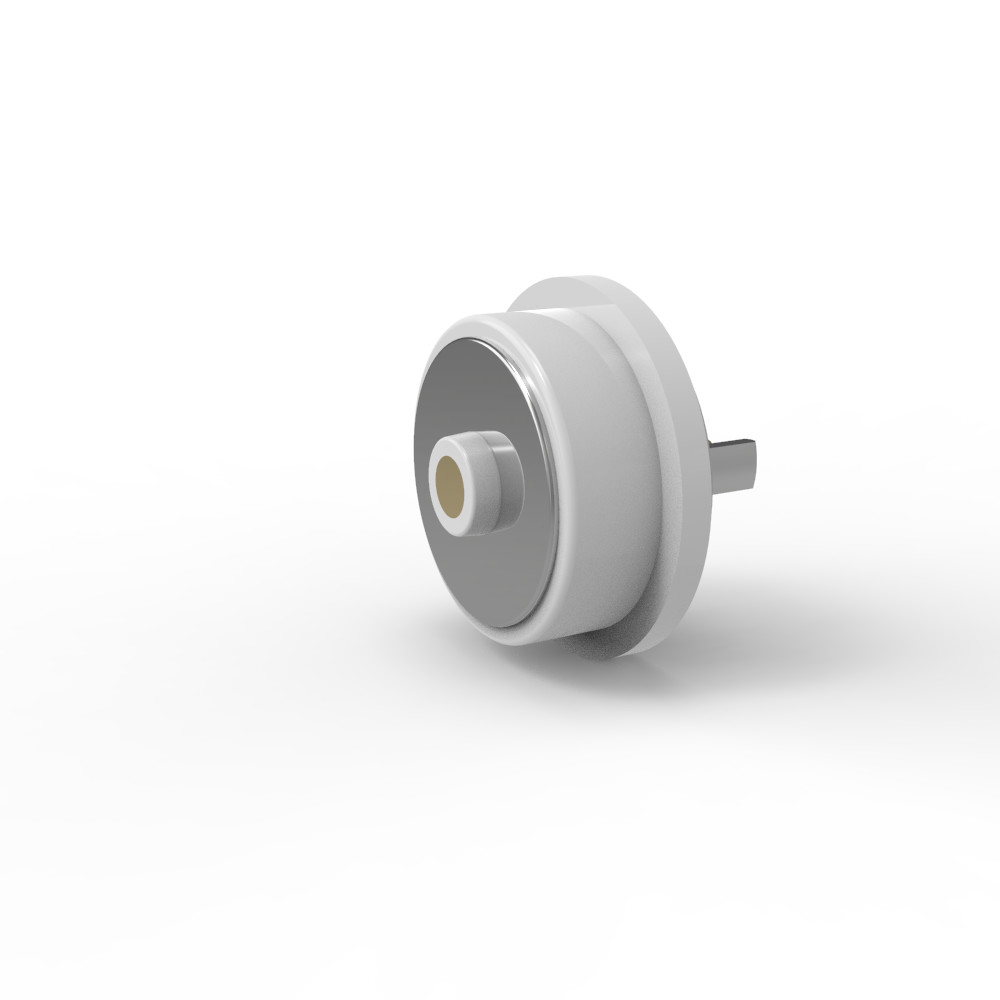

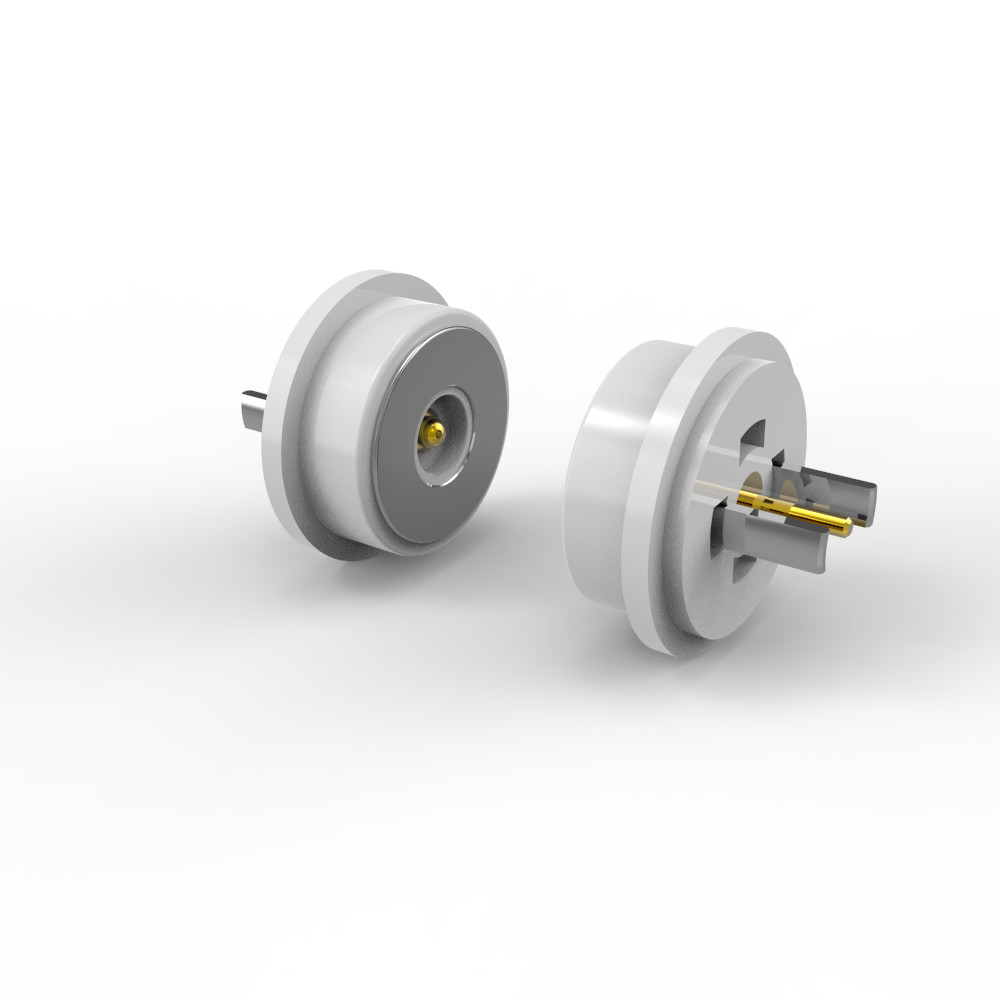

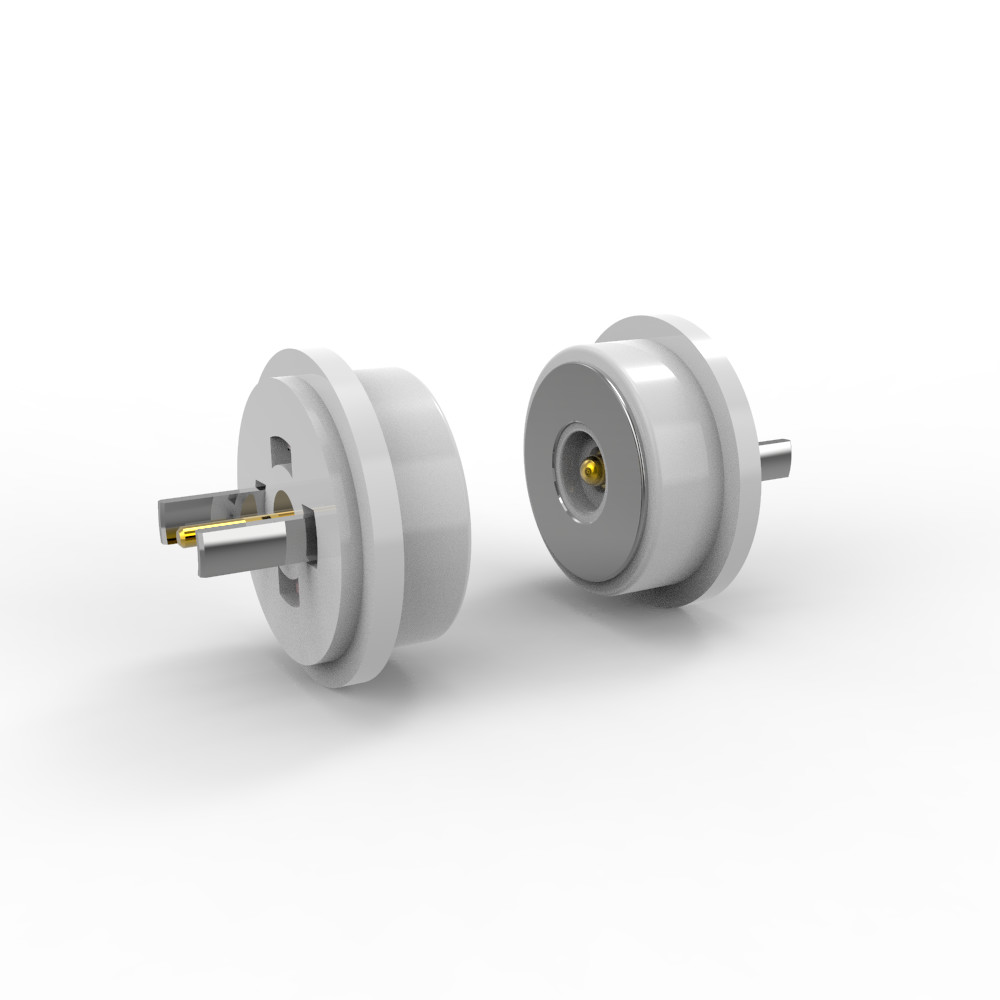

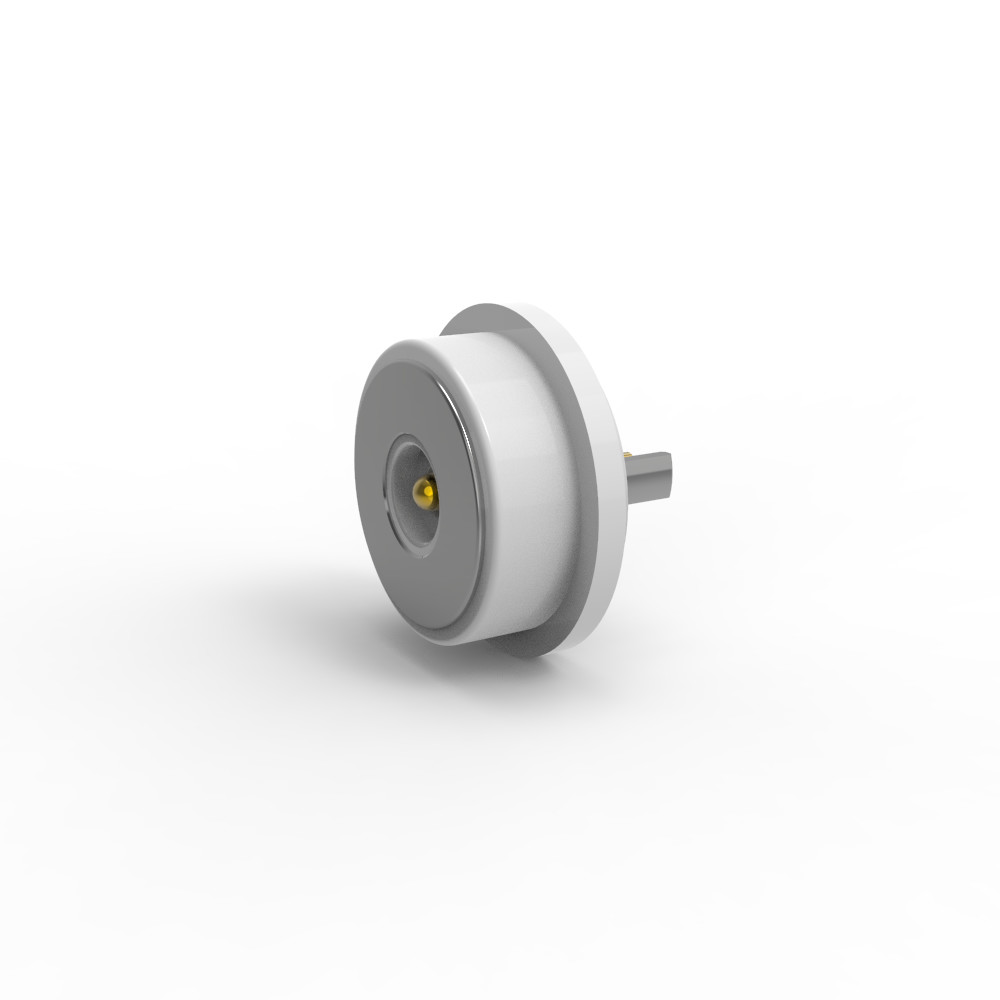

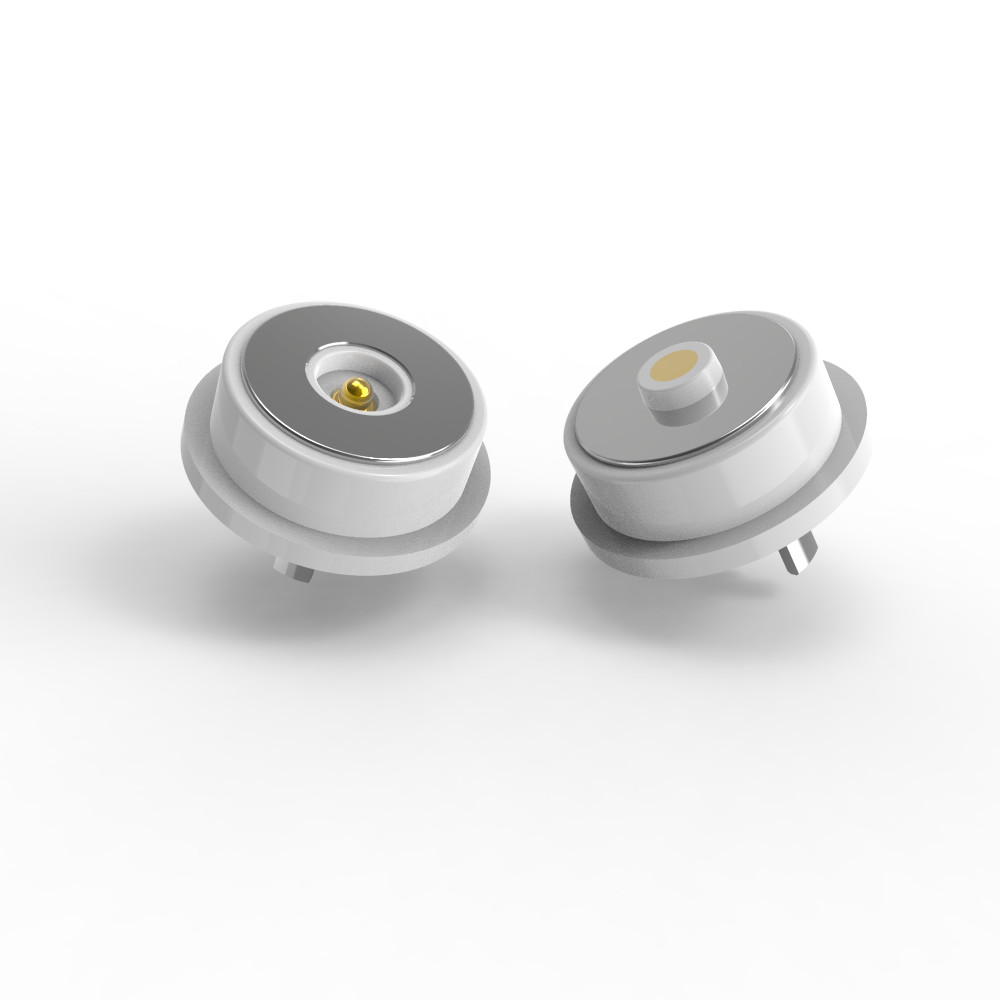

Diameter 8,0 mm adaptor konektor magnetik bulat putih untuk perangkat elektronik

Bahan:

Plunger:C6801 bebas timbal, melapisi 5U" Min Au lebih dari 60~100U" Ni;

Barel:C6801 bebas timbal, berlapis 5U" Min Au lebih dari 60~100U" Ni;

Spring:SUS 304 plating 1U" Au;

Rumah: Putih LCP+30%GFUL94 V-0;

Shell: Bebas timah C6801Plating Ni

Magnet: NdFeB N52 Plating Ni

Mesin:

Kekuatan pegas: 60g±10g, pada stroke kerja 0,4mm.

Burung bangau penuh:0.6mm.

Kehidupan mekanik: 50.000 siklus Min.

Spesifikasi listrik:
Tegangan nominal: 12V DC.

Nomer arus: 3,0A.

Resistensi kontak: ≤50mΩ (milliohms) per pin.

Pengujian:

100% terbuka / sirkuit pendek diuji.

Sesuai dengan RoHS/REACH (tidak mengandung zat berbahaya).

Tes semprotan garam: 48 jam (validasi ketahanan korosi).

Deskripsi aplikasi produk (tidak terbatas pada yang berikut):

1Papan PCB pengelasan plug-in;

2Membentuk dan mengkapsul kawat setelah pengelasan;

3.Terminal transfer papan PCB itu dapat ditambahkan;

4.Molding injeksi cetakan embedded;

5Kawat bisa diikat langsung.

Parameter konektor magnetik bulat:

Gambar Teknis Konektor Magnetik Pria Bulat

Gambar Teknis Konektor Magnetik Wanita Bulat

Rekomendasi tata letak PCB:

Toleransi tata letak: ± 0,05mm

Keuntungan Konektor Magnetik Bulat

1. Koneksi Tanpa Upaya

Adsorpsi otomatis memungkinkan pemasangan cepat tanpa alat; operasi yang mudah digunakan.

2Mudah Dihapus

Antarmuka magnet memungkinkan pemutusan lancar tanpa beban fisik.

3. Daya tahan tinggi

Mendukung 50.000 ∼ 300.000 siklus kawin untuk keandalan jangka panjang.

4. Perlindungan yang kuat

Desain tahan air dan debu IP68 yang dapat disesuaikan (ujung wanita).

5. Dukungan arus tinggi

Genggam 3A20A untuk pengisian cepat dan aplikasi intensif daya.

6. Resistensi Korosi Superior

Tahan terhadap lingkungan yang keras (diuji selama 48×120 jam dalam semprotan garam).

7. Faktor Bentuk yang dapat disesuaikan

Bentuk yang disesuaikan sesuai dengan estetika produk, meningkatkan daya tarik pasar.

8. Deteksi Orientasi Cerdas

Posisi magnet + desain struktur memastikan polaritas yang benar dan perlindungan sirkuit.

9. Antarmuka Multifungsi

Mendukung daya, sinyal, video, audio, data (misalnya, USB 2.0), dan banyak lagi.

10. Pengembangan yang hemat biaya

Waktu pengiriman singkat dan biaya cetakan rendah untuk kustomisasi cepat.

11. Transmisi sinyal berkualitas tinggi

Kinerja sinyal RF yang dapat diandalkan (misalnya, sesuai dengan standar USB 2.0).

Aplikasi produk konektor magnetik:

1. Elektronik Konsumen
Smartphone & Tablet: Beberapa perangkat menggunakan konektor magnetik untuk pengisian / transfer data.
Laptop: Konektor daya magnetik

Wearables: Jam tangan pintar dan gelang kebugaran menggunakannya untuk mengisi daya.

2. Perangkat Audio
Wireless Earbuds: Kasus pengisian sering memiliki konektor magnetik untuk penyelarasan.
Headset: Beberapa headphone kelas atas menggunakan port pengisian magnetik.

3. Perangkat medis
Alat bantu dengar: Pengisian magnetik untuk desain kecil yang tahan air.
Monitor Wearable: Koneksi aman untuk sensor medis.

4Industri & Otomotif
Robotika: Koneksi daya / data rilis cepat untuk sistem modular.
Pengisian EV: Beberapa prototipe menggunakan konektor magnetik untuk docking yang mudah.

5. Smart Home & IoT
Lampu/kipas angin modular: Mudah untuk menghubungkan koneksi daya magnetik.
Kamera Keamanan: Pengisian daya yang disederhanakan untuk model bertenaga baterai.

 6. Militer & Aerospace
Konektor magnetik yang kuat untuk cepat terputus di lingkungan yang keras.

Mengapa UPE harus menjadi mitra Anda?

1. Prototipe Cepat (3-5 Hari untuk Sampel)
●Kecepatan-ke-pasaran: Pergantian sampel yang cepat mempercepat siklus pengembangan produk.

●Pengujian Iteratif: Memungkinkan penyempurnaan desain cepat sebelum produksi massal.

● Keuntungan: Ideal untuk industri seperti otomotif, medis, atau elektronik konsumen di mana inovasi yang sensitif terhadap waktu sangat penting.

2Biaya-efektif (Prisis MOQ yang Kompetitif)
● Jumlah pesanan minimum yang rendah (MOQ): Mengurangi biaya awal untuk perusahaan pemula atau batch kecil.

●Skalabilitas: Harga yang fleksibel memastikan keterjangkauan baik untuk prototipe maupun pesanan skala besar.

●Proposisi Nilai: Mengimbangi output berkualitas tinggi dengan solusi ramah anggaran.

3. Jaminan Kualitas (100% Pengujian Otomatis)
● Tidak ada cacat: Pemeriksaan otomatis (misalnya, optik, listrik, mekanik) memastikan keandalan.

●Konsistensi: Menghilangkan kesalahan manusia dalam pengujian kritis (misalnya, ketahanan kontak, semprotan garam, umur siklus).

●Pengertian: Memenuhi standar industri yang ketat (ROHS, REACH, kelas otomotif).

4. Produksi Teknologi Tinggi & Teknik Presisi
●Manufaktur Lanjutan: CNC machining, precision stamping, dan micro-plating (misalnya, Au/Ni untuk konektor).

●Keterampilan bahan: Menguasai bahan khusus (LCP, SUS 304, magnet NdFeB, kuningan bebas timbal).

●Solusi Khusus Aplikasi: Disesuaikan untuk komponen kompleks

Bagaimana untuk menempatkan pesanan konektor kabel magnetik
* Identifikasi persyaratan Anda ((Jenis konektor, jumlah yang dibutuhkan, persyaratan khusus, spesifikasi teknis)

* Menegosiasikan harga & syarat (diskon massal mungkin berlaku).

* Konfirmasi detail pesanan (jenis konektor, jumlah, kustomisasi).

* Lakukan pembayaran (melalui PayPal, transfer bank, atau metode aman lainnya).

* Pengiriman & Pemeriksaan Kualitas
* Lacak pengiriman.

* Periksa produk saat tiba untuk memastikan kualitas.

Tanggal pembayaran:T/T, 50% Deposit, 50% Saldo

Metode pembayaran:T/T,PayPal,OCBC

Waktu lead sampel:Sampel persediaan 2-3hari kerja/sampel khusus 5-7hari kerja

Waktu produksi:10-15Hari kerja

Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan

Istilah perdagangan:EXW

Pengangkutan:Udara, Laut, Ekspres

Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, setiap ukuran khusus, warna, desain dapat diterima
