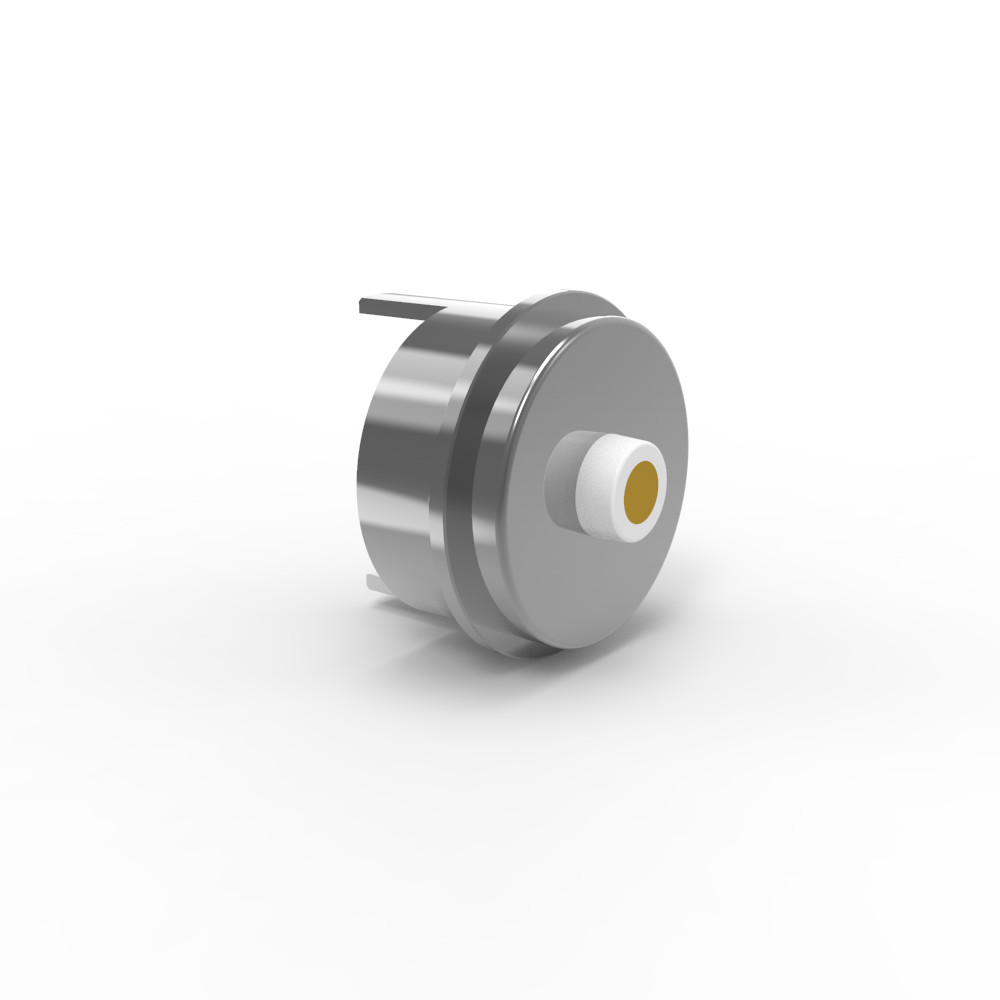

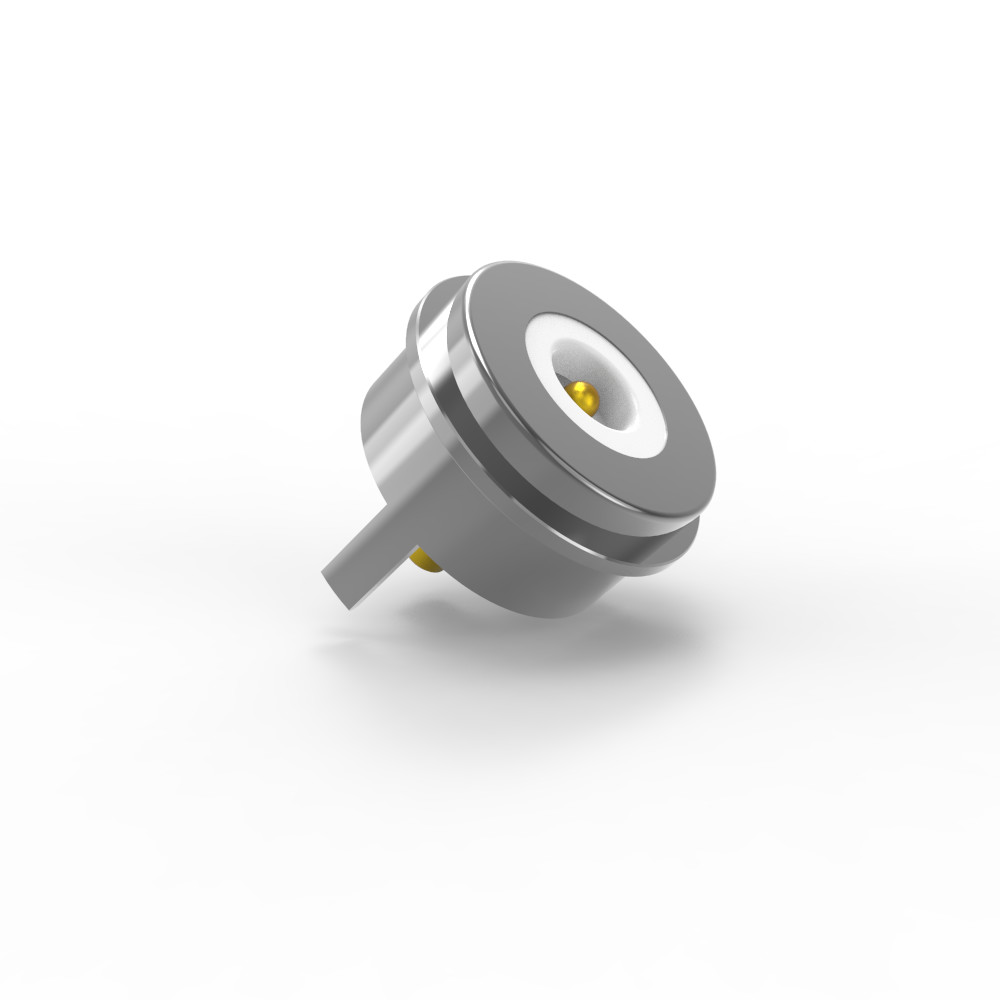

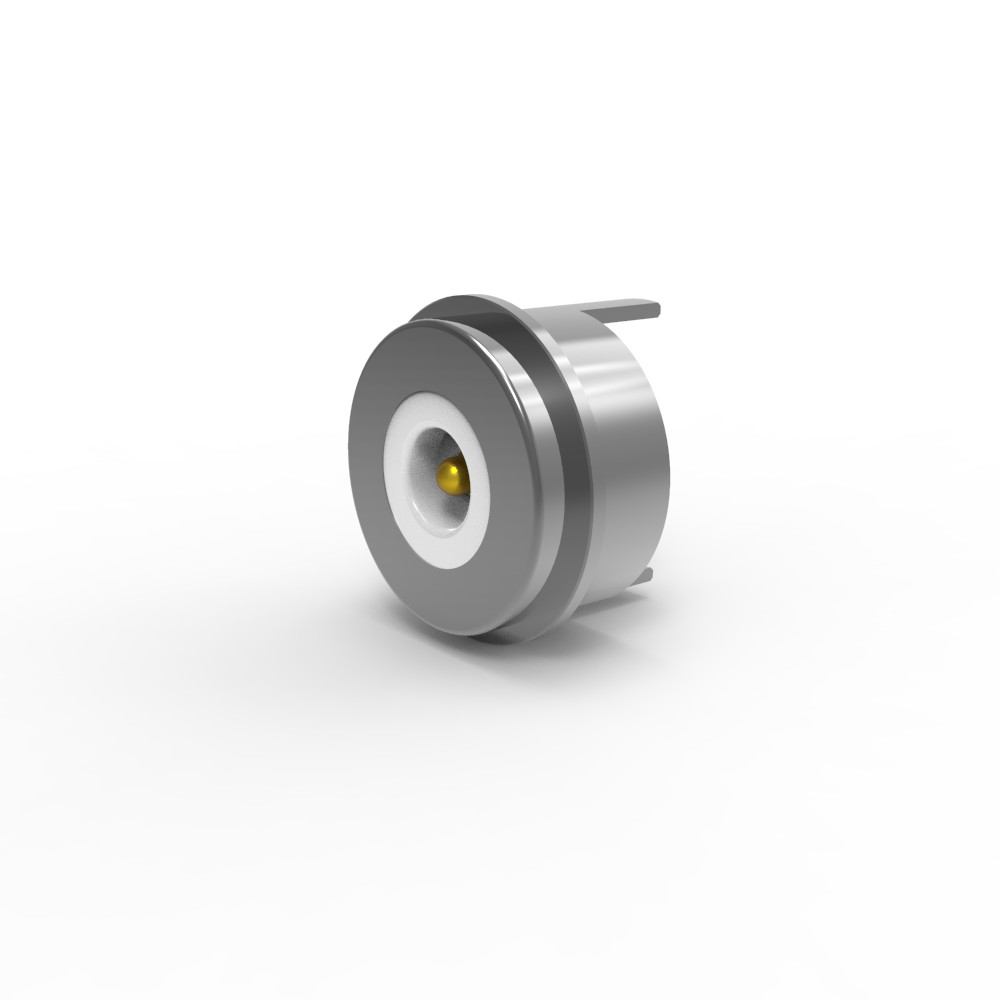

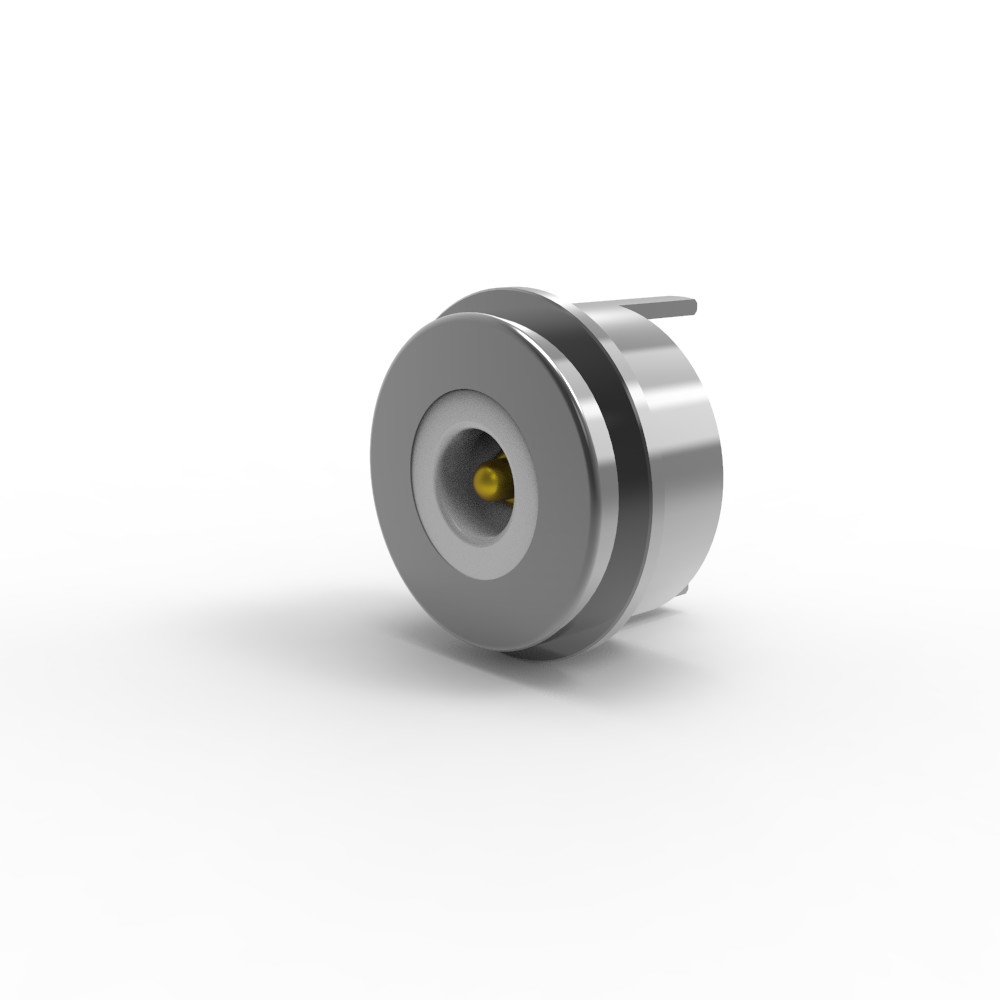

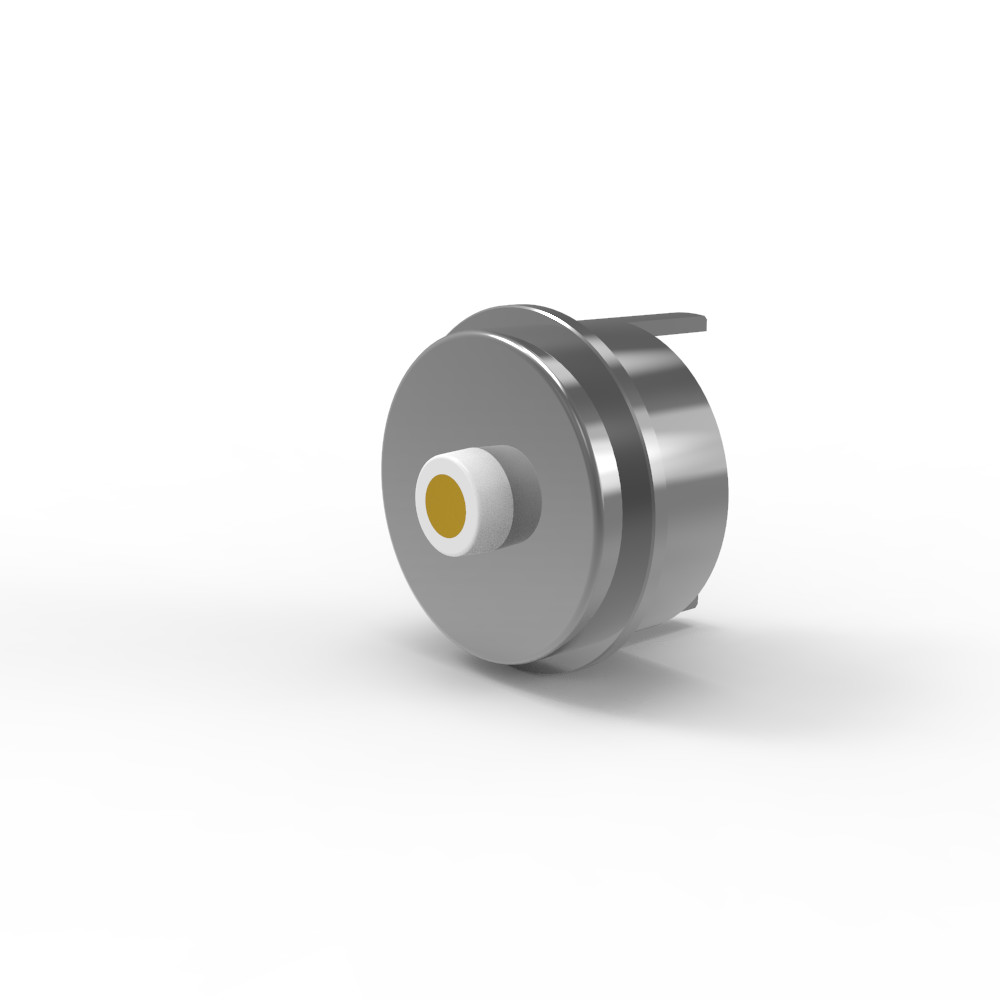

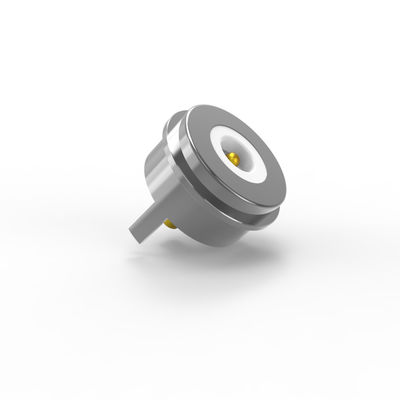

5A Magnetik Pogo Pin Konektor 8.0mm Spring Konektor Bulat

8.0mm Spring Contact Round Magnetic Pogo Pin Connector dengan arus 5A

1Spesifikasi bahan

-Plunger & Barrel:

Bahan dasar: Kuningan bebas timbal (C6801).

Plating: Minimal 5 μin (mikroinci) emas (Au) di atas 60 ‰ 100 μin nikel (Ni).

Tujuan: Lapisan bawah Ni mencegah difusi logam dasar, sementara lapisan Au tipis memastikan ketahanan kontak dan ketahanan korosi yang rendah.

- Musim semi:

Bahan: SUS 304 stainless steel (untuk ketahanan korosi dan elastisitas).

Plating: 1 μin emas (Au) untuk meningkatkan konduktivitas pada titik kontak.

- Perumahan:

Bahan: LCP putih (Liquid Crystal Polymer) dengan 30% serat kaca (GF).

Peringkat mudah terbakar: UL94 V-0 (memadamkan diri, cocok untuk lingkungan suhu tinggi).

-Shell:

Bahan: Kuningan bebas timbal (C6801).

Pelapisan: Nikel (Ni) untuk ketahanan korosi dan soldering.

- Magnet:

Bahan: NdFeB (Neodymium Iron Boron) kelas N52 (kekuatan magnetik tinggi).

Plating: Nikel (Ni) untuk mencegah oksidasi.

2Spesifikasi Mekanis
Kekuatan pegas: 80 g ± 20 g pada stroke kerja 1,0 mm.

Memastikan tekanan kontak yang konsisten selama operasi.

Full Stroke: 1,2 mm (total perjalanan jarak dari piston).

Kehidupan mekanik: 50.000 siklus minimum (persyaratan daya tahan untuk penggerak berulang).

3Spesifikasi Listrik
Tegangan nominal: 12V DC (biasanya untuk sistem otomotif/tegangan rendah).

Listrik nominal: 5,0A per pin (kapasitas yang mampu membawa arus sedang).

Resistensi kontak: ≤50mΩ per pin (kritis untuk aplikasi daya rendah untuk meminimalkan penurunan tegangan dan produksi panas).

Pengujian:

100% terbuka / sirkuit pendek diuji.

Sesuai dengan RoHS/REACH (tidak mengandung zat berbahaya).

Tes semprotan garam: 48 jam (validasi ketahanan korosi).

Deskripsi aplikasi produk (tidak terbatas pada yang berikut):

1Papan PCB pengelasan plug-in;

2Membentuk dan mengkapsul kawat setelah pengelasan;

3.Terminal transfer papan PCB itu dapat ditambahkan;

4.Molding injeksi cetakan embedded;

5Kawat bisa diikat langsung.

Parameter konektor magnetik bulat:

Ukuran gambar konektor magnet pria bulat

Gambar Konektor Magnetik Wanita Bulat

Rekomendasi tata letak PCB:

Toleransi tata letak: ± 0,05mm

Keuntungan Konektor Magnetik Bulat

1. Koneksi Tanpa Upaya

Adsorpsi otomatis memungkinkan pemasangan cepat tanpa alat; operasi yang mudah digunakan.

2Mudah Dihapus

Antarmuka magnet memungkinkan pemutusan lancar tanpa beban fisik.

3. Daya tahan tinggi

Mendukung 50.000 ∼ 300.000 siklus kawin untuk keandalan jangka panjang.

4. Perlindungan yang kuat

Desain tahan air dan debu IP68 yang dapat disesuaikan (ujung wanita).

5. Dukungan arus tinggi

Genggam 3A20A untuk pengisian cepat dan aplikasi intensif daya.

6. Resistensi Korosi Superior

Tahan terhadap lingkungan yang keras (diuji selama 48×120 jam dalam semprotan garam).

7. Faktor Bentuk yang dapat disesuaikan

Bentuk yang disesuaikan sesuai dengan estetika produk, meningkatkan daya tarik pasar.

8. Deteksi Orientasi Cerdas

Posisi magnet + desain struktur memastikan polaritas yang benar dan perlindungan sirkuit.

9. Antarmuka Multifungsi

Mendukung daya, sinyal, video, audio, data (misalnya, USB 2.0), dan banyak lagi.

10. Pengembangan yang hemat biaya

Waktu pengiriman singkat dan biaya cetakan rendah untuk kustomisasi cepat.

11. Transmisi sinyal berkualitas tinggi

Kinerja sinyal RF yang dapat diandalkan (misalnya, sesuai dengan standar USB 2.0).

Aplikasi produk konektor magnetik:

Mengapa UPE harus menjadi mitra Anda?

1. Prototipe Cepat (3-5 Hari untuk Sampel)
●Kecepatan-ke-pasaran: Pergantian sampel yang cepat mempercepat siklus pengembangan produk.

●Pengujian Iteratif: Memungkinkan penyempurnaan desain cepat sebelum produksi massal.

● Keuntungan: Ideal untuk industri seperti otomotif, medis, atau elektronik konsumen di mana inovasi yang sensitif terhadap waktu sangat penting.

2Biaya-efektif (Prisis MOQ yang Kompetitif)
● Jumlah pesanan minimum yang rendah (MOQ): Mengurangi biaya awal untuk perusahaan pemula atau batch kecil.

●Skalabilitas: Harga yang fleksibel memastikan keterjangkauan baik untuk prototipe maupun pesanan skala besar.

●Proposisi Nilai: Mengimbangi output berkualitas tinggi dengan solusi ramah anggaran.

3. Jaminan Kualitas (100% Pengujian Otomatis)
● Tidak ada cacat: Pemeriksaan otomatis (misalnya, optik, listrik, mekanik) memastikan keandalan.

●Konsistensi: Menghilangkan kesalahan manusia dalam pengujian kritis (misalnya, ketahanan kontak, semprotan garam, umur siklus).

●Pengertian: Memenuhi standar industri yang ketat (ROHS, REACH, kelas otomotif).

4. Produksi Teknologi Tinggi & Teknik Presisi
●Manufaktur Lanjutan: CNC machining, precision stamping, dan micro-plating (misalnya, Au/Ni untuk konektor).

●Keterampilan bahan: Menguasai bahan khusus (LCP, SUS 304, magnet NdFeB, kuningan bebas timbal).

●Solusi Khusus Aplikasi: Disesuaikan untuk komponen kompleks

Kami dapat menyediakan layanan desain

Tanggal pembayaran:T/T, 50% Deposit, 50% Saldo

Metode pembayaran:T/T,PayPal,OCBC

Waktu lead sampel:Sampel persediaan 2-3hari kerja/sampel khusus 5-7hari kerja

Waktu produksi:10-15Hari kerja

Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan

Istilah perdagangan:EXW

Pengangkutan:Udara, Laut, Ekspres

Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, setiap ukuran khusus, warna, desain dapat diterima
