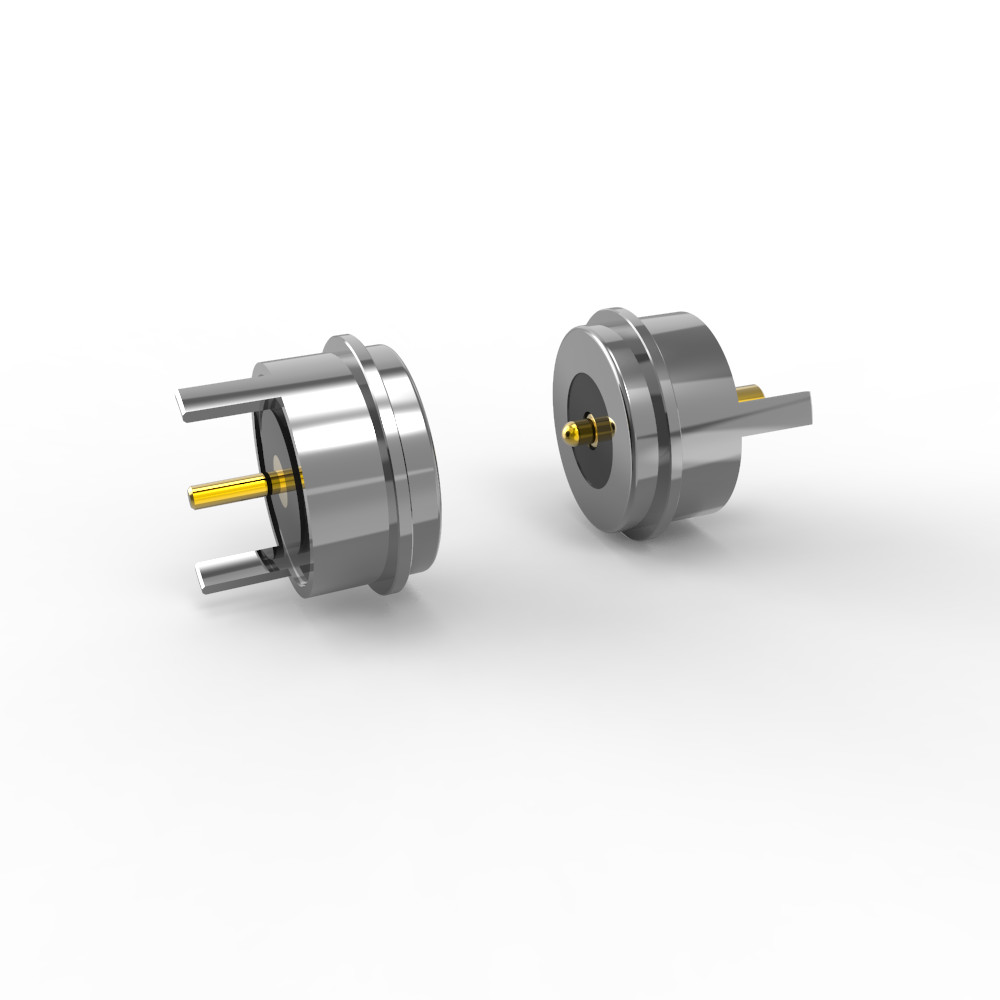

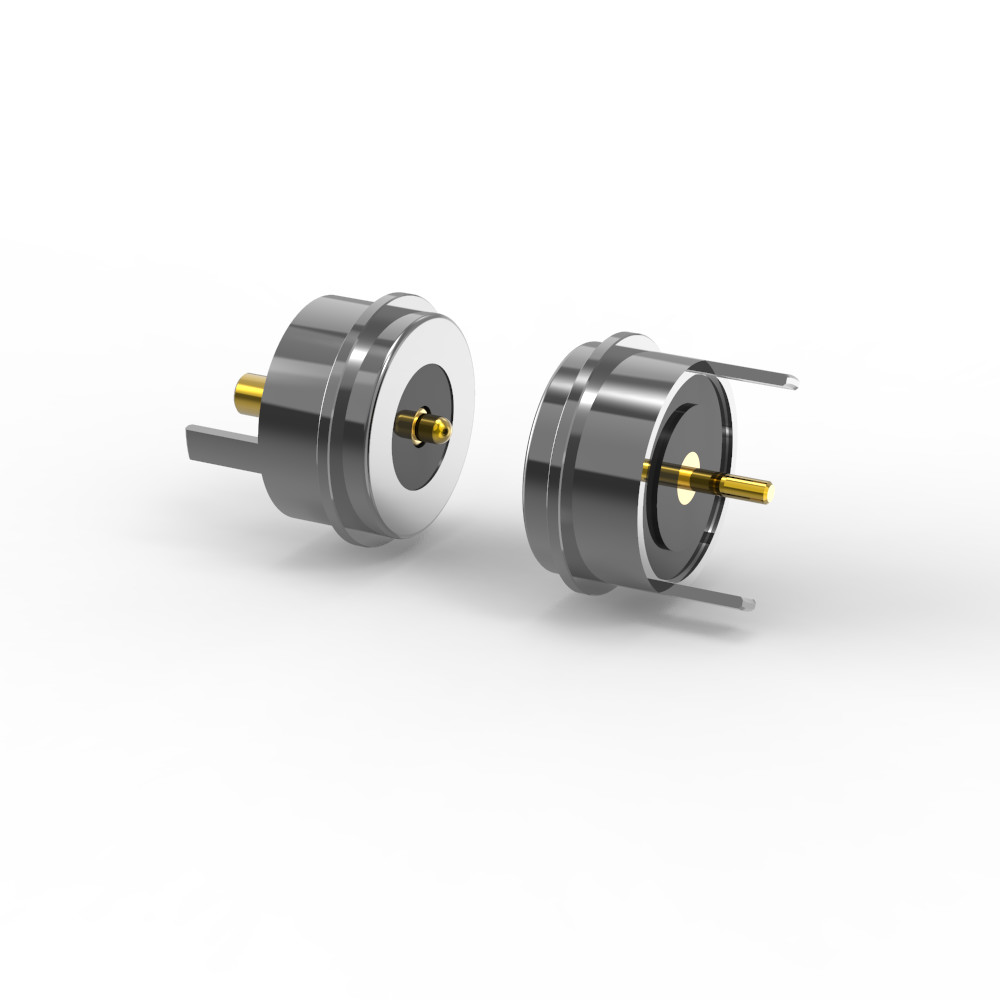

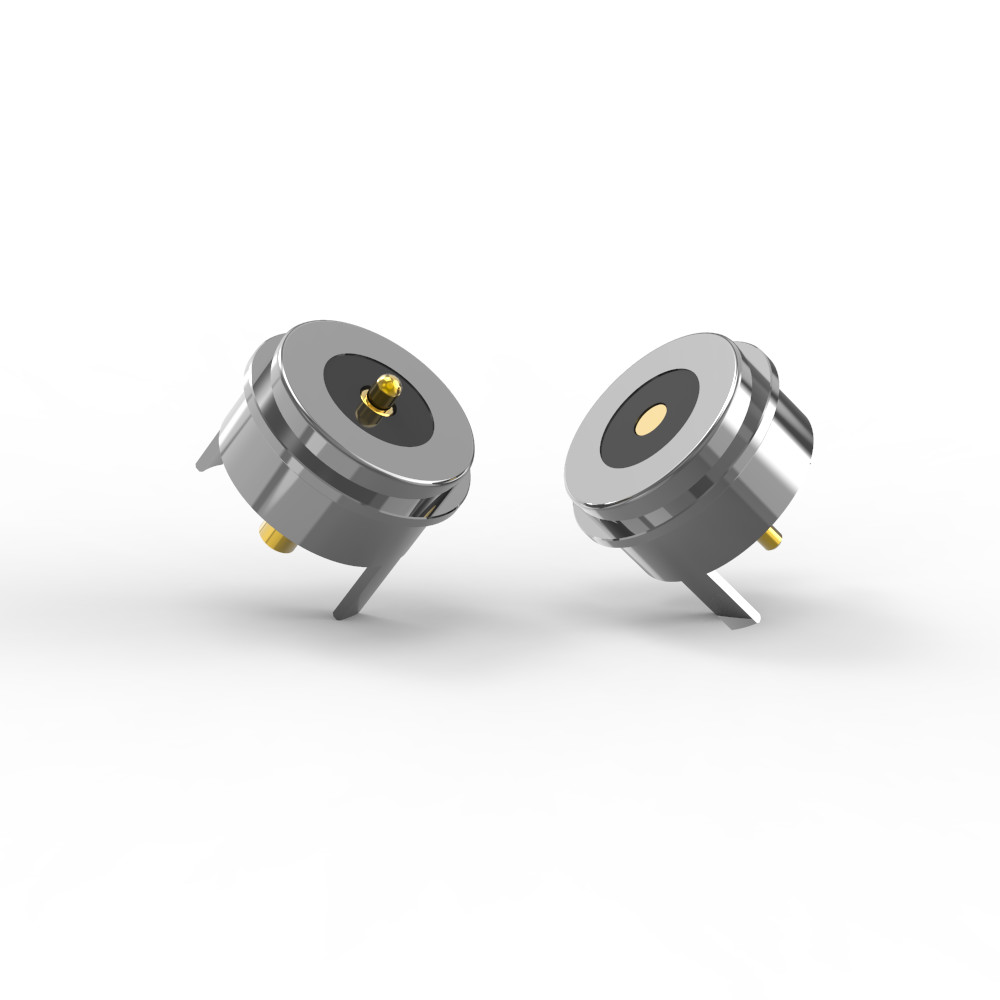

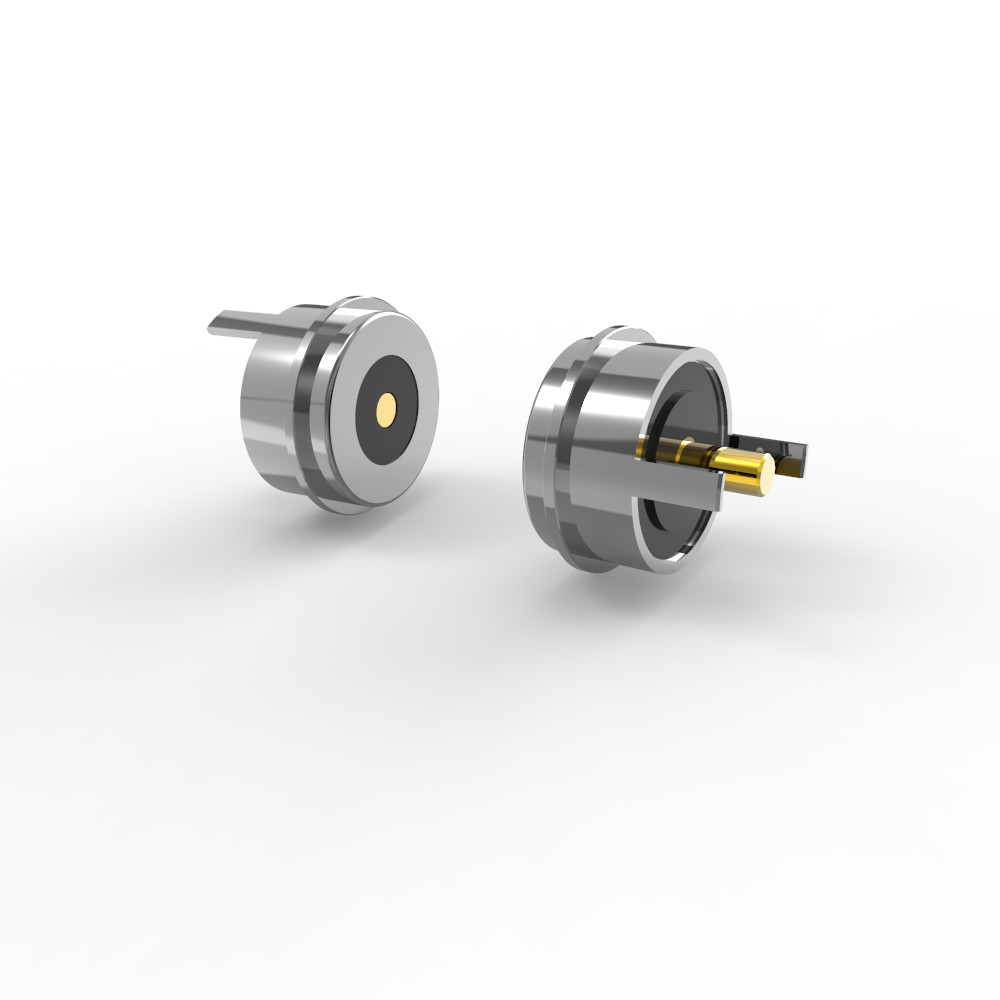

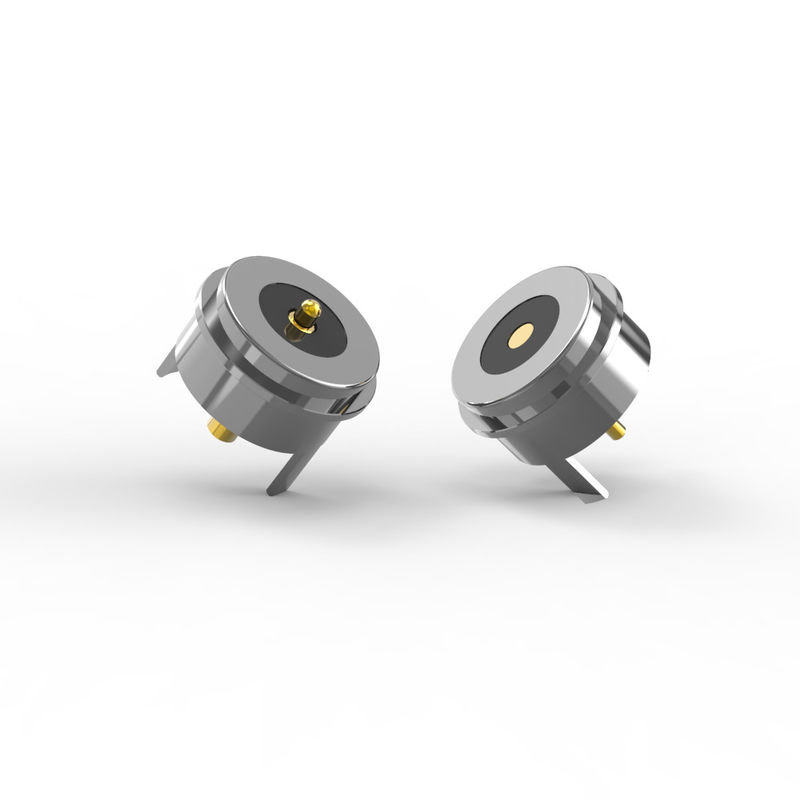

12V Konektor Magnetik Bulat Wanita Pria Konektor Daya DC Magnetik

Pogo pin magnetik bulat perempuan laki-laki daya pengisian DC konektor magnetik.

Diameter konektor magnet bulat adalah 8,0 mm, dan casingnya hitam.

Bahan:

Plunger:C6801 bebas timbal, melapisi 5U" Min Au lebih dari 60~100U" Ni;

Barel:C6801 bebas timbal, berlapis 5U" Min Au lebih dari 60~100U" Ni;

Spring:SUS 304 plating 1U" Au;

Rumah: Hitam HTN+30%GFUL94 V-0;

Shell: Bebas timah C6801Plating Ni

Magnet: NdFeB N52 Plating Ni

Mesin:

Kekuatan pegas: 80 g ± 20 g pada stroke kerja 1,0 mm.

Memastikan tekanan kontak yang konsisten selama operasi.

Full Stroke: 1,2 mm (total perjalanan jarak dari piston).

Kehidupan mekanik: 50.000 siklus minimum (persyaratan daya tahan untuk penggerak berulang).

Spesifikasi listrik:
Tegangan nominal: 12V DC.

Listrik nominal: 5,0A.

Resistensi kontak: ≤50mΩ (milliohms) per pin.

Penjaminan Mutu & Pengujian Kepatuhan:

1. Keandalan Listrik
100% Open/Short Circuit Tested: Setiap unit menjalani validasi listrik yang ketat untuk memastikan konektivitas dan keamanan yang sempurna.

2. Kepatuhan Lingkungan & Keselamatan
Sertifikasi RoHS & REACH: Bebas dari zat berbahaya (misalnya, timbal, kadmium), memenuhi standar lingkungan UE dan global.

3. Tahan korosi
Salt Spray Tested (48 Jam): Memvalidasi kinerja di lingkungan yang keras, lembab, atau asin (misalnya, penggunaan laut, industri).

Mengapa Penjaminan Kualitas & Kepatuhan Penting?
✅Tidak ada cacat:Memastikan setiap konektor memberikan kinerja yang konsisten.
✅Persetujuan Global:Sesuai dengan peraturan internasional yang ketat.
✅Durability Dijamin:Tahan korosi untuk keandalan jangka panjang.

Manfaat Pemasangan:

Kualitas Plating:Au tipis atas Ni memastikan kinerja listrik yang andal sambil meminimalkan biaya (Au yang lebih tebal akan meningkatkan biaya tetapi mungkin tidak diperlukan untuk aplikasi ini).

Resistensi Lingkungan:Ni plating pada shell/magnet dan LCP rumah memberikan perlindungan terhadap kelembaban, korosi, dan suhu tinggi.

Daya tahan:Kehidupan 50.000 siklus dan toleransi kekuatan pegas (± 20 g) menunjukkan fokus pada keandalan jangka panjang.

Deskripsi aplikasi produk (tidak terbatas pada yang berikut):

1Papan PCB pengelasan plug-in;

2Membentuk dan mengkapsul kawat setelah pengelasan;

3.Terminal transfer papan PCB itu dapat ditambahkan;

4.Molding injeksi cetakan embedded;

5Kawat bisa diikat langsung.

Parameter konektor magnetik bulat:

Gambar Teknis Konektor Magnetik Pria Bulat

Gambar Teknis Konektor Magnetik Wanita Bulat

Rekomendasi tata letak PCB:

Toleransi tata letak: ± 0,05mm

Keuntungan Konektor Magnetik Bulat

1. Koneksi Tanpa Upaya

Adsorpsi otomatis memungkinkan pemasangan cepat tanpa alat; operasi yang mudah digunakan.

2Mudah Dihapus

Antarmuka magnet memungkinkan pemutusan lancar tanpa beban fisik.

3. Daya tahan tinggi

Mendukung 50.000 ∼ 300.000 siklus kawin untuk keandalan jangka panjang.

4. Perlindungan yang kuat

Desain tahan air dan debu IP68 yang dapat disesuaikan (ujung wanita).

5. Dukungan arus tinggi

Genggam 3A20A untuk pengisian cepat dan aplikasi intensif daya.

6. Resistensi Korosi Superior

Tahan terhadap lingkungan yang keras (diuji selama 48×120 jam dalam semprotan garam).

7. Faktor Bentuk yang dapat disesuaikan

Bentuk yang disesuaikan sesuai dengan estetika produk, meningkatkan daya tarik pasar.

8. Deteksi Orientasi Cerdas

Posisi magnet + desain struktur memastikan polaritas yang benar dan perlindungan sirkuit.

9. Antarmuka Multifungsi

Mendukung daya, sinyal, video, audio, data (misalnya, USB 2.0), dan banyak lagi.

10. Pengembangan yang hemat biaya

Waktu pengiriman singkat dan biaya cetakan rendah untuk kustomisasi cepat.

11. Transmisi sinyal berkualitas tinggi

Kinerja sinyal RF yang dapat diandalkan (misalnya, sesuai dengan standar USB 2.0).

Aplikasi produk konektor magnet bulat:

Mengapa UPE harus menjadi mitra Anda?

1. Prototipe Cepat (3-5 Hari untuk Sampel)
●Kecepatan-ke-pasaran: Pergantian sampel yang cepat mempercepat siklus pengembangan produk.

●Pengujian Iteratif: Memungkinkan penyempurnaan desain cepat sebelum produksi massal.

● Keuntungan: Ideal untuk industri seperti otomotif, medis, atau elektronik konsumen di mana inovasi yang sensitif terhadap waktu sangat penting.

2Biaya-efektif (Prisis MOQ yang Kompetitif)
● Jumlah pesanan minimum yang rendah (MOQ): Mengurangi biaya awal untuk perusahaan pemula atau batch kecil.

●Skalabilitas: Harga yang fleksibel memastikan keterjangkauan baik untuk prototipe maupun pesanan skala besar.

●Proposisi Nilai: Mengimbangi output berkualitas tinggi dengan solusi ramah anggaran.

3. Jaminan Kualitas (100% Pengujian Otomatis)
● Tidak ada cacat: Pemeriksaan otomatis (misalnya, optik, listrik, mekanik) memastikan keandalan.

●Konsistensi: Menghilangkan kesalahan manusia dalam pengujian kritis (misalnya, ketahanan kontak, semprotan garam, umur siklus).

●Pengertian: Memenuhi standar industri yang ketat (ROHS, REACH, kelas otomotif).

4. Produksi Teknologi Tinggi & Teknik Presisi
●Manufaktur Lanjutan: CNC machining, precision stamping, dan micro-plating (misalnya, Au/Ni untuk konektor).

●Keterampilan bahan: Menguasai bahan khusus (LCP, SUS 304, magnet NdFeB, kuningan bebas timbal).

●Solusi Khusus Aplikasi: Disesuaikan untuk komponen kompleks

Bagaimana untuk menempatkan pesanan konektor kabel magnetik
* Identifikasi persyaratan Anda ((Jenis konektor, jumlah yang dibutuhkan, persyaratan khusus, spesifikasi teknis)

* Menegosiasikan harga & syarat (diskon massal mungkin berlaku).

* Konfirmasi detail pesanan (jenis konektor, jumlah, kustomisasi).

* Lakukan pembayaran (melalui PayPal, transfer bank, atau metode aman lainnya).

* Pengiriman & Pemeriksaan Kualitas
* Lacak pengiriman.

* Periksa produk saat tiba untuk memastikan kualitas.

Tanggal pembayaran:T/T, 50% Deposit, 50% Saldo

Metode pembayaran:T/T,PayPal,OCBC

Waktu lead sampel:Sampel persediaan 2-3hari kerja/sampel khusus 5-7hari kerja

Waktu produksi:10-15Hari kerja

Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan

Istilah perdagangan:EXW

Pengangkutan:Udara, Laut, Ekspres

Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, setiap ukuran khusus, warna, desain dapat diterima
