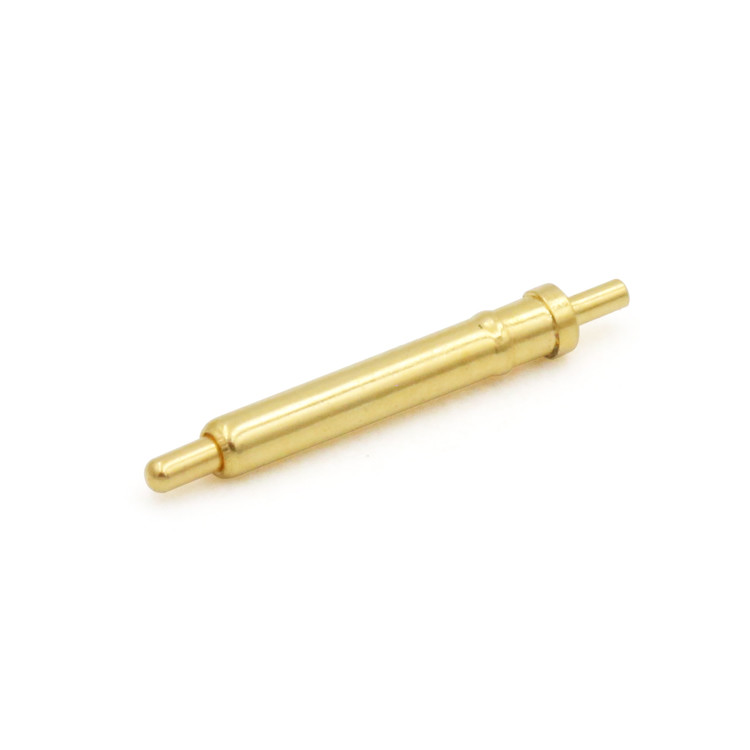

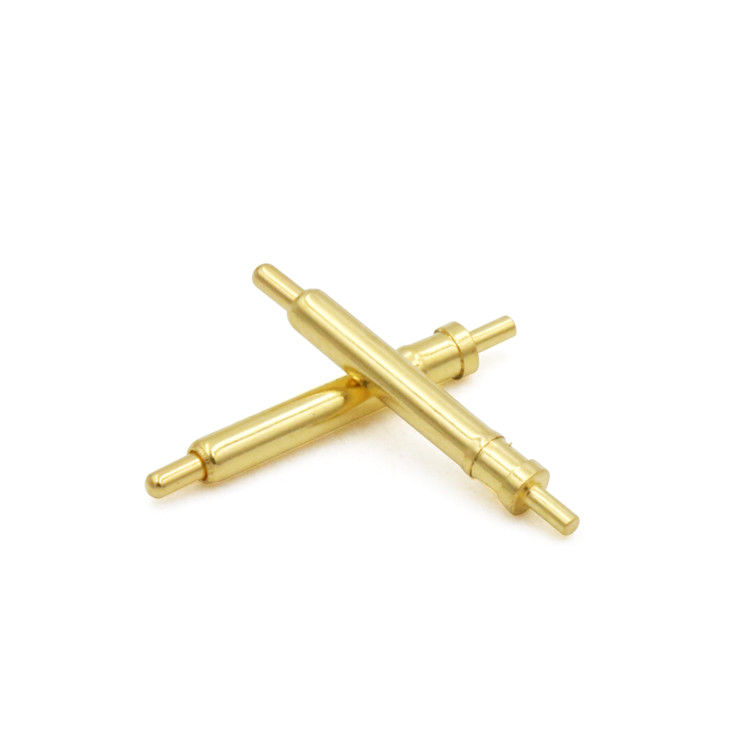

Stainless Steel Brass Spring PCB Loaded Header DIP pogo pin dengan Plating emas.
Pogo Pin adalah jenis konektor listrik yang digunakan untuk membangun koneksi sementara antara dua sirkuit.yang memungkinkan untuk mengompres dan mempertahankan kontak yang dapat diandalkan ketika ditekan terhadap permukaan konduktif.
Keuntungan dari struktur pin pogo DIP:Plug ekor bagian bawah dapat diposisikan, sehingga kurang mungkin untuk bergeser selama pengelasan dan memfasilitasi pengelasan PCB
Menurut kebutuhan pelanggan yang berbeda, kami memiliki 8 jenis Struktur Eksterior POGO PIN untuk pelanggan memilih, untuk standar POGO PIN, UPE dirancang total tinggi produk adalah 2,8mm ~ 11.0mm ((tinggi total tidak termasuk panjang ekor DIP pogo pin).
TBerikut adalah 8 jenis struktur untuk referensi dan pilihan Anda:
SMT:Stabilitas yang baik, bagian bawah Barrel adalah desain dasar datar, yang mudah untuk pengelasan pada papan PCB
DIP:Saat pengelasan dengan PCB, tidak akan terjadi penyimpangan, efek posisi yang baik dan tegas
Pengelasan.
Double Head:Desain pin Pogo kepala ganda memberikan desainer dengan lebih banyak fleksibilitas dalam dua arah papan-ke-papan
Koneksi, pin kepala ganda tidak perlu dilas.
Sudut kanan: Ekor Pogo Pin melengkung, memberikan desainer lebih banyak pilihan dalam penggunaan ruang, ekor juga dapat dilas dengan kawat.
Soler Cup:Cocok untuk produk kabel, mudah dilas dengan kawat
Jenis sekrup:Produk dengan spesifikasi khusus dapat memenuhi kebutuhan pelanggan yang berbeda, dan dapat disesuaikan sesuai dengan kebutuhan
dari pelanggan.
Jenis satu bagiane:Ini dapat melewati arus besar, disesuaikan sesuai dengan kebutuhan pelanggan, dan memenuhi kebutuhan pelanggan yang berbeda.
Jenis bola bola:Kekuatan lateral tersedia, dan dapat disesuaikan sesuai dengan kebutuhan pelanggan untuk memenuhi kebutuhan pelanggan yang berbeda.
UPE Pogo Pin Struktur internal sesuai dengan kebutuhan pelanggan untuk mencocokkan yang cocok
A.StructureDeskripsi:Plunger untuk bevel miring
StrukturalKeuntungan:Penggunaan konvensional, stabilitas impedansi, umur panjang
Aplikasimetode:SMT & DIP Penggunaan reguler
Penggunaan strukturtindakan pencegahan:Tidak boleh melebihi batas stroke kerja
B.Deskripsi struktur:Plunger untuk pengeboran
Keuntungan struktural:
Dalam ruang terbatas, piston dapat melakukan kompresi maksimum.
Metode aplikasi: SMT & DIP Penggunaan reguler
Perhatian penggunaan struktur:Tidak boleh melebihi batas stroke dan penggunaan arus yang berlebihan
C.StructureDeskripsi:Plunger untuk flat
StrukturalKeuntungan:Memutar mudah untuk mesin, untuk struktur ruang berdasarkan A & B
Aplikasimetode:SMT & DIP Penggunaan reguler
Penggunaan strukturtindakan pencegahan:Tidak boleh melebihi batas stroke dan penggunaan arus yang berlebihan
D.BentukDeskripsi:Barel di dalam ditambahkanmanik-manik isolasi
StrukturalKeuntungan:Impedansi lebih stabil, cocok untuk penggunaan arus di atas 10A
Aplikasimetode:SMT & DIP Penggunaan reguler
Penggunaan strukturtindakan pencegahan:Tidak boleh melebihi bataspukulan kerja
E.StructureDeskripsi:Kedua sisi pistondapat dikompresi
StrukturalKeuntungan:Menghemat ruang struktur,jarak jauh, besarpapan kompresi untukKontak dewan
Aplikasimetode:Pelayaran ke pelayaran
Penggunaan strukturtindakan pencegahan:Tidak boleh melebihi bataspukulan kerja
F. Strukturdi siniDeskripsi:Kombinasi empat bagian
StrukturalKeuntungan: Kelembaban pers yang tinggi, defleksi piston kecil, tahan air dan debu.
Aplikasimetode:Arus tinggi, kinerja tinggi, tahan air dan tahan debu
GStrukturDeskripsi:Kompresi poros menengah
StrukturalKeuntungan:Struktur sederhana, bisa melewati arus tinggi.
Aplikasimetode:Pengelasan penggunaan arus tinggi
Penggunaan strukturtindakan pencegahan:Tidak boleh melebihi batas stroke kerja
H.Deskripsi struktur:Kontak kompresi bola
StrukturalKeuntungan:Struktur sederhana dan pengolahan mudah
Aplikasimetode:Penggunaan stroke kerja kecil
Penggunaan strukturtindakan pencegahan:
Tidak boleh melebihi batas stroke kerja
Daerah aplikasi Pogo Pin adalah:
1Peralatan industri, mesin tiga-bukti, peralatan komunikasi,peralatan medis, peralatan terminal genggam;
2Perangkat cerdas yang dapat dipakai, pendidikan cerdas, perangkat penentuan posisi cerdas, mainan cerdas
3Elektronik konsumen, komputer tablet, pengisian bersama,Headset Bluetooth TWS, rokok elektronik
Mengapa pelanggan memilih UPE?
1Layanan kustomisasi profesional Pogo Pin
Produk dan solusi yang berbeda dapat dirancang sesuai dengan kebutuhan pelanggan yang berbeda
2Kemampuan produksi sampel cepat
Sampel produk standar 2-3 hari, sampel khusus baru 7 hari kerja, produk pembukaan cetakan 12 hari
3. Sistem kontrol kualitas yang ketat
Konsep kualitas pertama kali berjalan melalui seluruh proses produksi dan inspeksi, dan secara ketat mengontrol setiap proses untuk memastikan kualitas kepuasan pelanggan.
4. Pengolahan dengan komponen impor
Sejumlah kecil poros jarum dikerjakan dari mesin bubut presisi impor, dan sebagian besar poros jarum terbuat dari stamping dingin impor untuk stabilitas yang lebih tinggi.
5Peralatan pengujian presisi tinggi
Memberikan pengujian yang akurat dan tepat untuk terus meningkatkan kualitas produk
6. Prosedur pengendalian biaya yang wajar
Menghemat biaya, menghilangkan limbah, mengoptimalkan proses, dan menyoroti daya saing biaya
7. Standar lingkungan produk
Produk memenuhi standar EU ROHS dan memenuhi halogen
Kinerja parameter Pogo Pin Connector dengan beban pegas
|
Nama Bagian
|
Tabel kinerja parameter
|
|
Barel Materia
|
Tembaga
|
Beryllium tembaga
|
Fosfor Perunggu
|
|
|
Bahan Plunger
|
Tembaga
|
Beryllium tembaga
|
Fosfor Perunggu
|
Baja tahan karat
|
|
Pilihan musim semi
|
Stainle
|
Kabel musik
|
|
|
|
Persyaratan pelapisan
|
Emas-Au
|
Perak-Ag
|
Palladium-nikel
(Pd-Ni)
|
|
|
Listrik nominal
|
1A, 2A, 3A, 5A,15A atau 30A (struktur yang berbeda)
|
|
Tegangan nominal
|
DC 12V 24V
|
|
Resistensi kontak
|
30mΩ 50mΩ Max. (ketenangan)
|
|
Uji Kehidupan
|
50,000 siklus Min. 1000,000 siklus Max
|
|
Suhu aliran kembali.
|
265 °, 4 ~ 5 detik
|
|
Uji Keandalan POGO PIN
|
|
Kekuatan penahan
|
Pada siklus nominal 500±50 per jam,50,000 siklus minimal
|
|
Kelembaban
|
EIA-364-31,Metode pengujian II, Kondisi A Subjek menyambung konektor ke kelembaban relatif90% sampai 95% RH dan suhu 40°C ± 2°C kelembaban relatif untuk 96 ho- Tidak, tidak.
|
|
Ketahanan terhadap Panas Solder
|
EIA-364-56,Prosedur 5,Level 2 265°C+10/-0°Cselama 30 sampai 35 detik
|
|
Semprotan garam
|
EIA-364-26,Kondisi pengujian B Subyek menyatu konektor ke larutan garam 5±1%
konsentrasi, 35+1°C/-2°C selama 48 jam.
|
|
Uji kekuatan pegas
|
Prosedur uji kekuatan normal, 100 g ± 20 g pada ketinggian kerja
|
|
Kehidupan suhu
|
EIA-364-17,Metode pengujian A,kondisi 4,kondisi waktu pengujian A Subyek berpasangan
konektor untuk 85°C± 2°C selama 96 jam.
|
|
Kemampuan untuk disolder
|
EIA-364-52 Merendam ke 265±5°C, 60/40±5% Sn/pb pengelasan selama 4,0 ~ 5,0 detik
|
|
Resistensi kontak
|
EIA-364-23 Mengukur resistensi kontak dengan arus uji maksimum 100 mAdan tegangan maksimum 20 mV
|
TePeralatan sting:
Kami memiliki laboratorium independen dan dilengkapi dengan peralatan eksperimen yang relevan, seperti:
Mesin pengujian kekuatan sisipan,Proyektor dua dimensi,Pengukur ketebalan,Mesin inspeksi otomatis,Penguji Resistensi Isolasi
Mesin polishing sampel metalografi,Penguji semprotan garam,Tester peningkatan suhu arus,Instrumen kurva stroke beban,Mesin inspeksi otomatis,Penguji ROHS,Pengukur kasar,Penguji impedansi elastis,Penguji kehidupan, dll.
