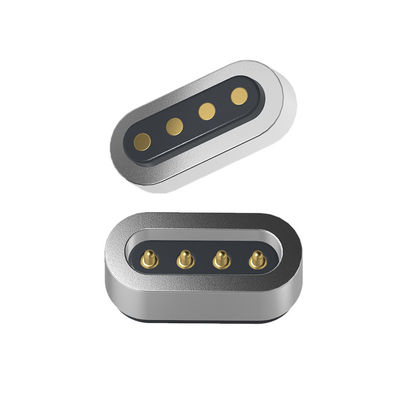

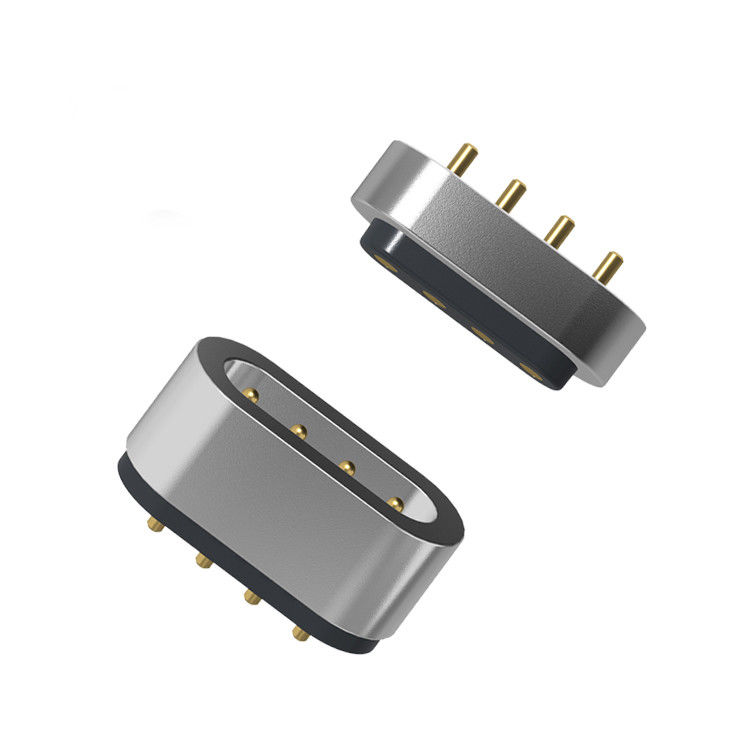

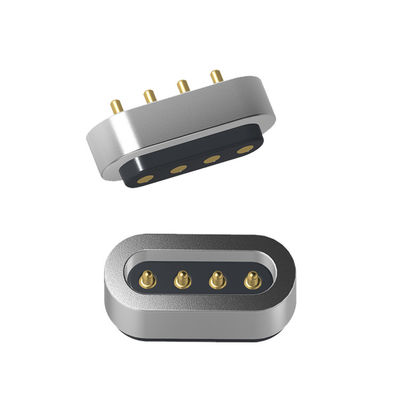

2.0mm pitch 4pin melalui lubang 1A laki-laki perempuan konektor daya magnet N52 magnet.
Union Precision Electronic LIMITED (UPE) adalah produsen khusus profesional dalam pembuatan komponen konektor termasuk POGO PIN, konektor POGO PIN, konektor magnetik, konektor kabel magnetik,jari jari antena pegasIni adalah salah satu perusahaan yang paling kompetitif di bidang konektor beban musim semi di Cina. produk yang banyak digunakan dalam semua jenis komunikasi,peralatan medis, elektronik otomotif, peralatan nirkabel, pakaian pintar, peralatan pengujian industri (seperti ponsel, televisi, tablet,konsol game dan mesin pembelajaran) dan produk komputer. Produk kami terutama diekspor ke Eropa, Amerika Serikat, Kanada, negara-negara maju Asia dan wilayah.
Investasi perusahaan kami dalam peralatan canggih tidak pernah terganggu, untuk lebih memenuhi kebutuhan persaingan pasar, dan terus meningkatkan kualitas produk.
Mesin:
-Kekuatan kontak: 40g ± 20g pada 0.8mm bekerja storke
- Tes umur: 10.000 siklus
Listrik:
- Tegangan nominal: DC 12V; Tegangan nominal: 1A Max.
- Resistensi kontak pin pegas: 50 milliohm Max.
Kinerja lingkungan:
- Suhu operasi: -25°C sampai +80°C
- Semprotan garam 24 jam
Bahan:
Pogo Pin: Kuningan C6801, Plating: Emas (Au) 0,5μm
Pin Wanita: Perunggu Plating Au 0.125um
Rumah: Hitam PA66 UL94V-0
Magnet: N52 NdFeB Plating Ni Cu Ni
Lembar Isolasi: Maillard Adhesive 0,05mmt hick
Kepatuhan RoHS & REACH:
RoHS (Restriction of Hazardous Substances): Memastikan bahan bebas dari zat yang dibatasi seperti timbal, kadmium, merkuri, dll.
REACH (Registration, Evaluation, Authorization of Chemicals): Mengkonfirmasi semua zat kimia terdaftar dan aman untuk digunakan di UE.
Implementasi: Semua bahan (tembaga, plating emas, casing HTN, PVC, magnet) dan pelapisannya harus diverifikasi sesuai dengan deklarasi bahan atau pengujian laboratorium.
100% tes sirkuit pendek dan terbuka:
Persyaratan produksi: Setiap unit menjalani verifikasi listrik:
Uji sirkuit pendek: Konfirmasi tidak ada koneksi yang tidak diinginkan antara pin
Uji sirkuit terbuka: Memverifikasi kontinuitas di semua jalur sinyal/kekuatan yang direncanakan
Metode pengujian: Biasanya dilakukan dengan peralatan pengujian otomatis selama perakitan akhir
Penjaminan mutu: Menghilangkan risiko unit yang salah atau cacat mencapai pelanggan
4Pin Male dan Female Magnetic Cable Connector Parameter:
|
Nama
|
Konektor Magnetik
|
|
Jenis
|
Pria dan wanita
|
|
Pin
|
4pin
|
|
Warna
|
Perak
|
|
Pogo pin
|
Tembaga C6801,Plating: Emas (Au) 0,5μm
|
|
Bagian pemutar
|
Perunggu Plating Au 0.125um
|
|
Magnet
|
N52 NdFeB Plating Ni Cu Ni
|
|
Perumahan
|
Hitam PA66 UL94V-0
|
|
Daya pegas
|
40g±20g, pada 0.8Mm bekerja bangau.
|
|
Kehidupan mekanik
|
10000 siklus Min..
|
|
Saat ini
|
1.0AMax
|
|
Tegangan
|
DC 12V
|
|
Resistensi kontak
|
50mΩ Max (PIN).
|
|
Suhu Operasi
|
-25°C sampai +80°C
|
|
Tes semprotan garam
|
24 jam
|
|
Sertifikasi
|
Produk yang sesuai dengan ROHS atau REACH
|
|
Tes
|
Tes terbuka dan singkat 100%
|
Gambar Teknis Konektor Magnetik 4Pin Pria
Gambar Teknis Konektor Magnetik Wanita 4Pin
Rekomendasi tata letak PCB:
Toleransi tata letak: ± 0,05mm
Keuntungan dari Konektor Magnetik:
●Mengharukan desain pengalaman koneksi adsorpsi otomatis;
●Pengendalian terjatuh manusiawi: mudah dilepas dari antarmuka pengisian, dan tidak mudah melepas perangkat;
●Lifetime: hingga 100.000-200.000 siklus;
●Desain tahan air: ujung wanita dari perangkat dapat tahan debu dan tahan air (IPX8);
● Waktu pengisian cepat: Desain konektor magnet 5A-10A menahan transmisi arus besar;
● Penampilan konektor magnet dapat disesuaikan sesuai dengan desain perangkat aplikasi pelanggan;
●Desain struktur produk anti sirkuit pendek dan kebal;
●Mengrealisasikan transmisi sinyal frekuensi tinggi, dapat menggantikan transmisi sinyal video & audio USB2.0 HDMI 1.3 fungsi tradisional
Aplikasi produk konektor magnetik:
Mengapa bermitra dengan UPE?
1.Penerbidaan presisi
●Desain yang disesuaikan untuk pitch, rating arus, plating (emas / nikel), dan bahan perumahan untuk memenuhi permintaan aplikasi yang tepat.
2Kemampuan Manufaktur Lanjutan
●Investasi berkelanjutan dalam peralatan mutakhir untuk memastikan kualitas dan efisiensi mutakhir.
●Prototyping cepat (contoh dalam beberapa hari) dan produksi yang dapat diskalakan.
3.Standar Kualitas Global
●Proses QC yang ketat (100% pengujian konduktivitas, daya tahan, dan umur).
●Kepatuhan terhadap RoHS, IPC, dan sertifikasi khusus pelanggan.
4.Layanan di Seluruh Dunia
●Produk yang diekspor ke Eropa, Amerika Utara, dan Asia, dipercaya oleh merek kelas atas.
5Keunggulan Kompetitif
●Pengendalian biaya yang optimal tanpa mengorbankan kualitas
Bagaimana untuk menempatkan pesanan konektor kabel magnetik
* Identifikasi persyaratan Anda ((Jenis konektor, jumlah yang dibutuhkan, persyaratan khusus, spesifikasi teknis)
* Menegosiasikan harga & syarat (diskon massal mungkin berlaku).
* Konfirmasi detail pesanan (jenis konektor, jumlah, kustomisasi).
* Lakukan pembayaran (melalui PayPal, transfer bank, atau metode aman lainnya).
* Pengiriman & Pemeriksaan Kualitas
* Lacak pengiriman.
* Periksa produk saat tiba untuk memastikan kualitas.
Tanggal pembayaran:T/T, 50% Deposit, 50% Saldo
Metode pembayaran:T/T,PayPal,OCBC
Waktu lead sampel:Sampel persediaan 2-3hari kerja/sampel khusus 5-7hari kerja
Waktu produksi:10-15Hari kerja
Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan
Istilah perdagangan:EXW
Pengangkutan:Udara, Laut, Ekspres
Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, setiap ukuran khusus, warna, desain dapat diterima
