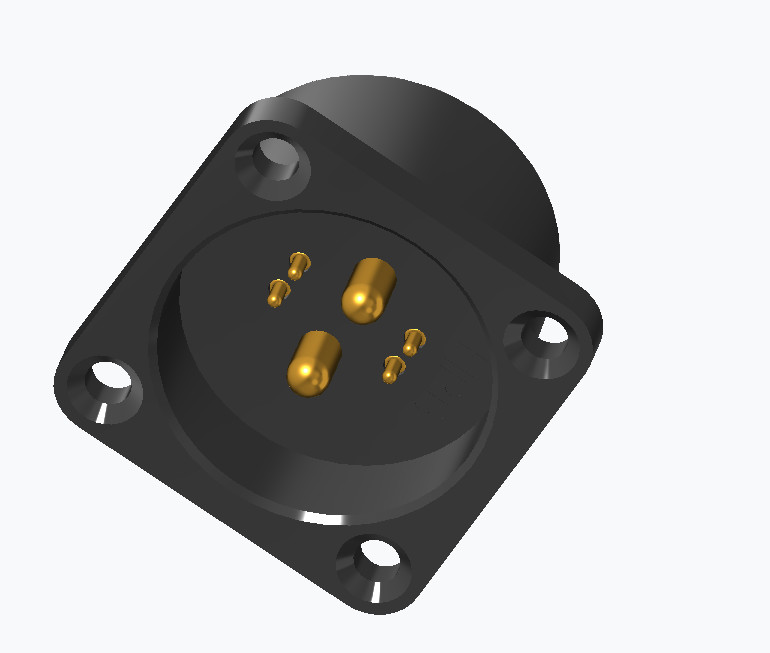

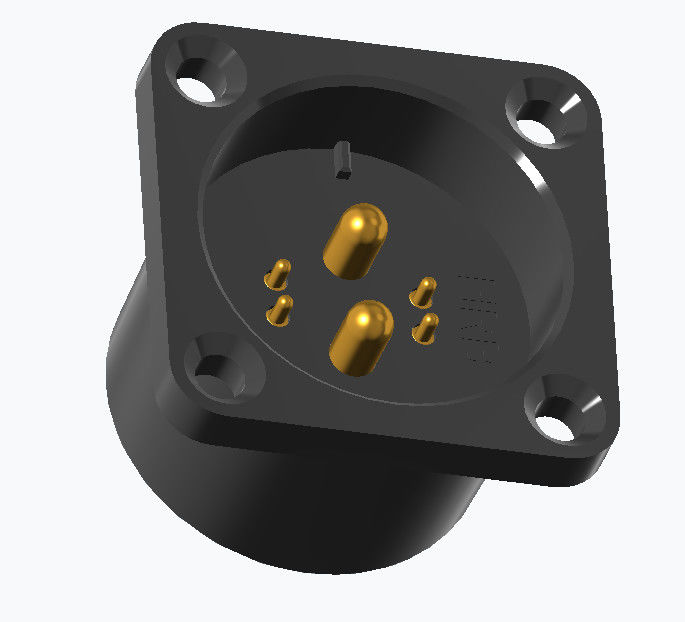

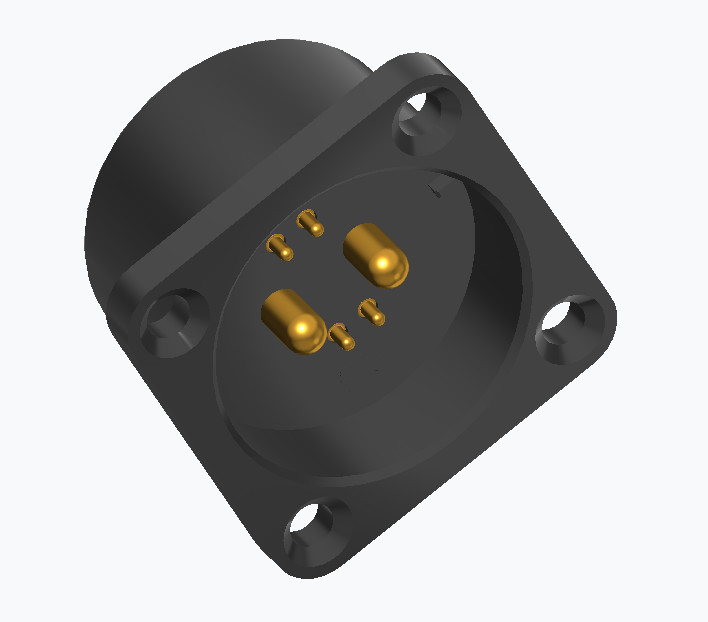

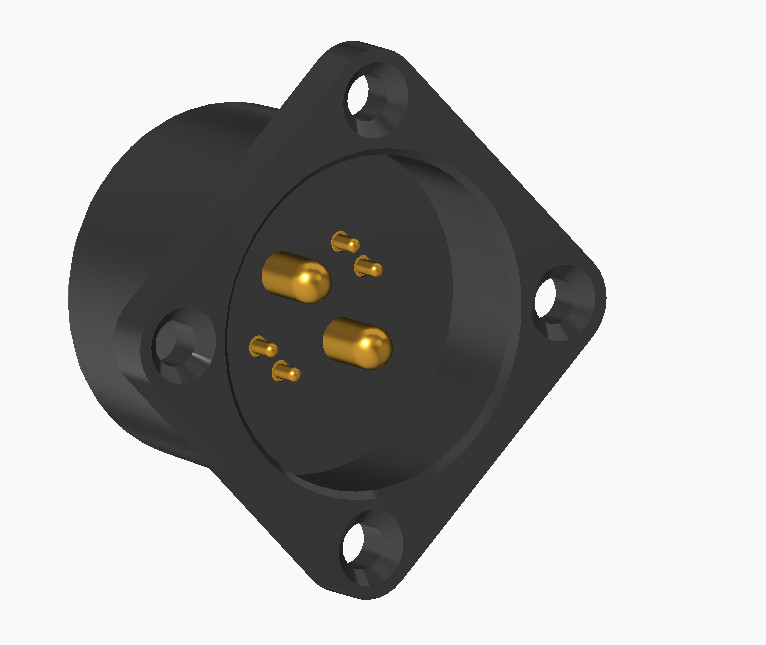

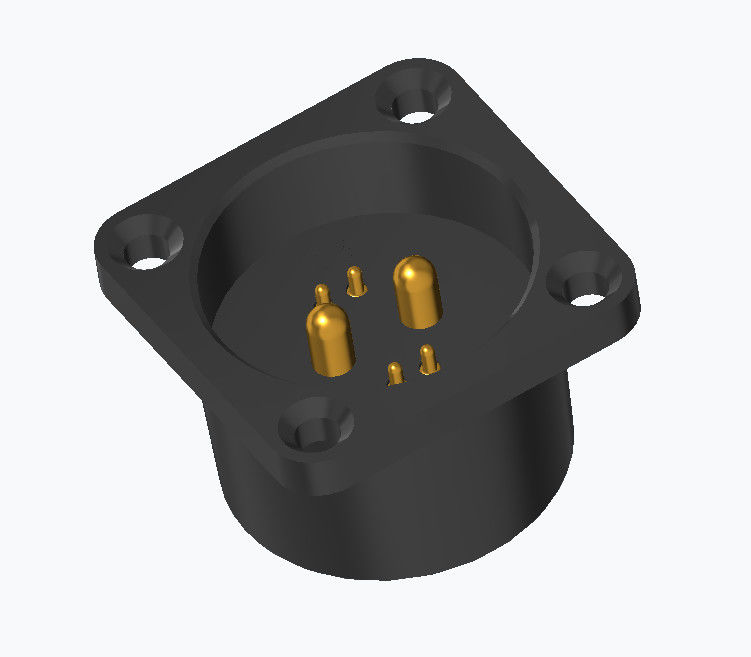

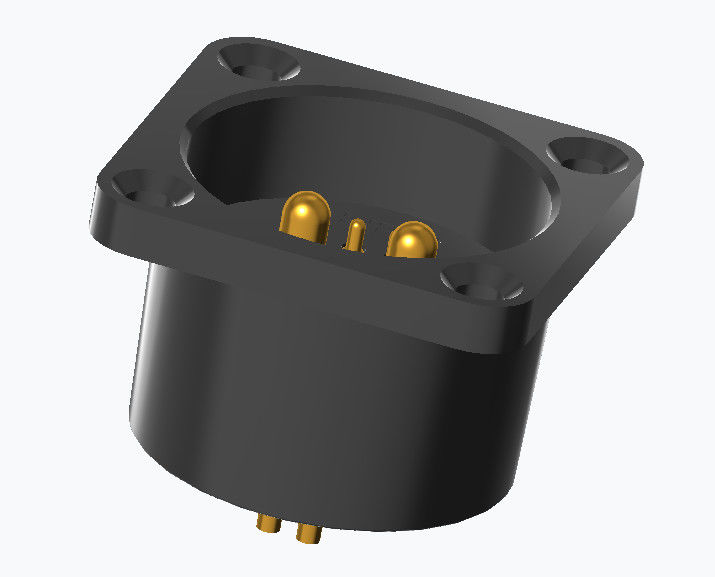

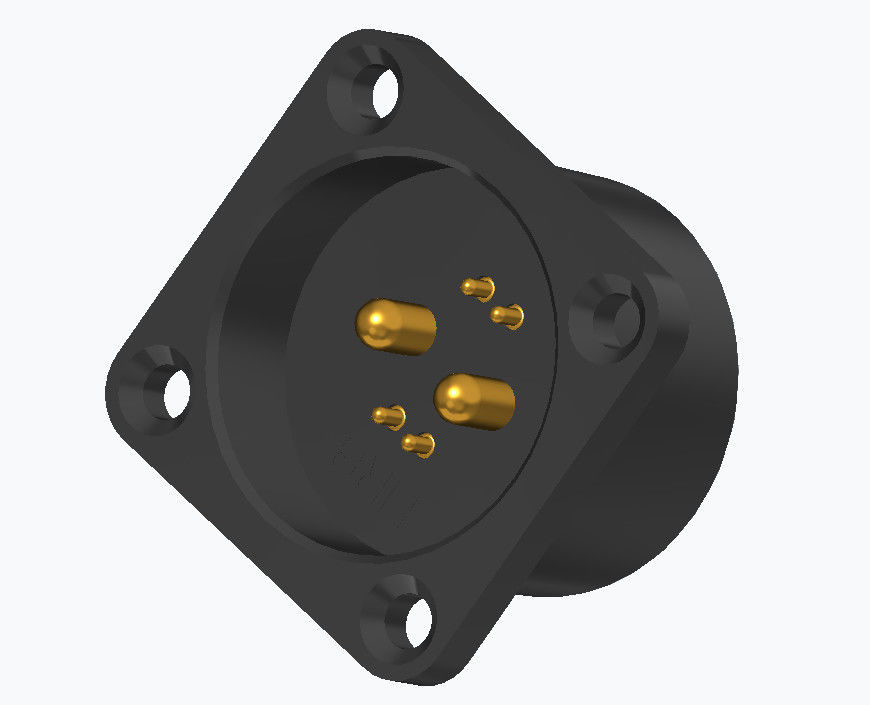

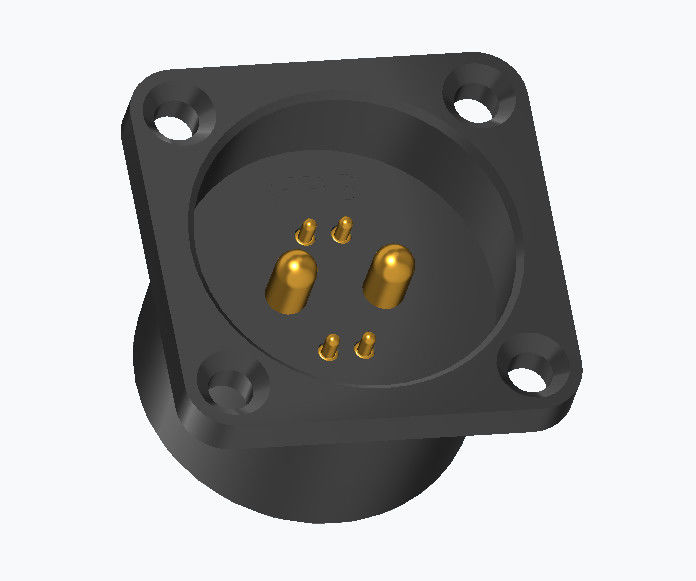

Disesuaikan melingkar 6pin pria wanita solder cup spring dimuat konektor pogo pin.
Union Precision Electronic Limited (UPE)adalah seorang profesionalprodusen khususmengkhususkan diri dalamPogo PinsdanKonektor Pogo Pin dengan casingPerusahaan ini diakui sebagai salah satu pemasok yang paling kompetitif dikonektor dengan beban pegasindustri di Cina, melayani berbagai aplikasi teknologi tinggi.
UPE telah berkembang menjadiprodusen terkemukadariPogo Pinsdankonektor dengan beban pegas, leveragingteknologi produksi canggihdankontrol kualitas yang ketatuntuk melayani industri global.
Kami bertujuan untuk memenuhi kebutuhan pelanggan dengan produk yang aman dan andal. kami juga menyediakan layanan yang disesuaikan dan karena kami memiliki banyak desainer berpengalaman di POGO PIN,kami dapat dengan cepat menyesuaikan sampel kualitas yang stabil untuk memenuhi kebutuhan desain pelanggan dengan siklus pengembangan produk pendek.
Keuntungan dari konektor UPE dengan beban pegas:
Konektor dengan beban pegas, umumnya dikenal sebagai pin pegas atau pin pogo, menawarkan beberapa keuntungan:
Keandalan:Pin UPE Pogo yang menggunakan teknologi CLIP memberikan koneksi listrik yang konsisten dan dapat diandalkan, bahkan di lingkungan yang terkena getaran dan kejut mekanis.
Desain kompak:Ukuran kecilnya memungkinkan mereka untuk muat di ruang yang sempit, yang ideal untuk perangkat elektronik modern yang kompak.
Fleksibilitas:Pin Pogo dapat beradaptasi dengan variasi permukaan, memastikan koneksi yang stabil bahkan jika permukaan perkawinan tidak selaras sempurna.
Mudah Digunakan:Mereka mudah digunakan, dengan pemasangan dan pemeliharaan yang mudah.
Daya tahan:Mereka dirancang untuk menahan banyak siklus koneksi dan pemutusan, membuat mereka sangat tahan lama
Kinerja parameter Pogo Pin Connector dengan beban pegas
|
Nama Bagian
|
Tabel kinerja parameter
|
|
Barel Materia
|
Tembaga
|
Beryllium tembaga
|
Fosfor Perunggu
|
|
|
Bahan Plunger
|
Tembaga
|
Beryllium tembaga
|
Fosfor Perunggu
|
Baja tahan karat
|
|
Pilihan musim semi
|
Stainle
|
Kabel musik
|
|
|
|
Persyaratan pelapisan
|
Emas-Au
|
Perak-Ag
|
Palladium-nikel
(Pd-Ni)
|
|
|
Listrik nominal
|
1A, 2A, 3A, 5A,15A atau 30A (struktur yang berbeda)
|
|
Tegangan nominal
|
DC 12V 24V
|
|
Resistensi kontak
|
30mΩ 50mΩ Max. (ketenangan)
|
|
Uji Kehidupan
|
50,000 siklus Min. 1000,000 siklus Max
|
|
REflow Temp.
|
265 °, 4 ~ 5 detik
|
|
Uji Keandalan POGO PIN
|
|
Kekuatan penahan
|
Pada siklus nominal 500±50 per jam,50,000 siklus minimal
|
|
Kelembaban
|
EIA-364-31,Metode pengujian II, Kondisi A Subjek menyambung konektor ke kelembaban relatif90% sampai 95% RH dan suhu 40°C± 2°Ckelembaban relatif untuk 96 ho- Tidak, tidak.
|
|
Ketahanan terhadap Panas Solder
|
EIA-364-56,Prosedur 5,Level 2 265°C+10/-0°Cselama 30 sampai 35 detik
|
|
Semprotan garam
|
EIA-364-26,Kondisi pengujian B Subyek menyatu konektor ke larutan garam 5±1%
konsentrasi, 35+1°C/-2°Cselama 48 jam.
|
|
Uji kekuatan pegas
|
Prosedur uji kekuatan normal, 100 g ± 20 g pada ketinggian kerja
|
|
Kehidupan suhu
|
EIA-364-17,Metode pengujian A,kondisi 4,kondisi waktu pengujian A Subyek berpasangan
konektor untuk 85°C± 2°Cselama 96 jam.
|
|
Kemampuan untuk disolder
|
EIA-364-52 Merendam ke 265±5°C, 60/40±5% Sn/pb pengelasan selama 4,0 ~ 5,0 detik
|
|
Resistensi kontak
|
EIA-364-23 Mengukur resistensi kontak dengan arus uji maksimum 100 mAdan tegangan maksimum 20 mV
|
Pogo Pin Connector terdiri dari 6 bagian:Plunger,Barrel,Spring, Keramik manik-manik,Housing,Cap
Beberapa Konektor Pin Pogo yang disesuaikan untuk referensi:
Aplikasi konektor dengan beban pegas:
1. Elektronik Konsumen
.Smartphone, tablet, dan wearables (untuk koneksi baterai, stasiun docking).
. Laptop (untuk komponen modular seperti keyboard, touchpad).
2. Peralatan Uji & Pengukuran
Perlengkapan pengujian otomatis (ATE)
.Pengujian dalam sirkuit (ICT) dan pengujian fungsional (FCT) PCB.
3. Perangkat medis
Peralatan medis portabel (misalnya, meter glukosa, monitor EKG).
.Sonde sekali pakai/bisa digunakan kembali yang membutuhkan koneksi yang handal
4.Automotif & Aerospace
Konektor diagnostik on-board (OBD).
Pengujian avionika dan sistem hiburan dalam penerbangan.
5. Industri & Robotika
Tangan robot dan sistem otomatisasi yang membutuhkan solusi pemutusan cepat.
Sensor industri dan modul kontrol.
6Sistem Energi & Baterai
Paket baterai (misalnya, drone, kendaraan listrik).
Panel surya saling terhubung.
7.Data & Telekomunikasi
.Transfer data berkecepatan tinggi (misalnya, server backplanes).
.RF dan koneksi antena.
FAQ
1.Mengapa memilih kami?
Dengan 100% kejujuran, perusahaan kami akan memberikan layanan terbaik untuk Anda apapun produk atau setelah penjualan.Kami akan memberikan kutipan yang paling wajar dan desain sampel berkualitas tinggi sesuai dengan gambar atau persyaratan AndaKami memberikan jaminan untuk setiap pelanggan setelah penjualan.
2. Bisakah Anda menyesuaikan produk untuk kami?
Kami sangat senang untuk menyesuaikan untuk Anda atau desain untuk Anda. Silakan berikan gambar atau sampel Anda, dan beritahu kami persyaratan khusus Anda tentang produk.Kami dapat menyesuaikan sesegera mungkin sesuai dengan kebutuhan Anda.
3Berapa biaya sampelnya?
Jika barang stok, kami memberikan sampel kepada pelanggan secara gratis, tetapi Anda harus menanggung biaya.
Jika menyesuaikan iterms, kami akan mengenakan biaya yang tepat dan mengembalikan proporsi yang wajar dari biaya sampel ketika Anda memiliki pesanan untuk kami!
4Bagaimana dengan waktu pengiriman Anda?
Waktu pengiriman tergantung pada kuantitas dan kesulitan pesanan pelanggan. Biasanya, pengiriman barang stok dalam waktu 3 hari sementara produk yang disesuaikan dikirim dalam waktu 2 minggu.
5Bagaimana dengan kontrol kualitas perusahaanmu?
Kami akan menguji dan memeriksa produk untuk memastikan kualitas produk untuk mendapatkan kepuasan Anda. Kualitas adalah yang paling penting di perusahaan kami, dari bahan hingga pengiriman,Semua akan diperiksa dua kali dan perusahaan mendapatkan IS09001 untuk memastikan ini.
Bagaimana untuk menempatkan pesanan konektor kabel magnetik
* Anda mengirimkan gambar atau sampel
* Kami melakukan penilaian proyek
* Kami membuat sampel dan mengirimkannya kepada Anda
* Anda pikir sampel yang baik kemudian menempatkan pesanan dan membayar kami 30% deposit
Kita mulai membuat produk
* Ketika barang selesai, kami mengambil foto untuk cek Anda dan Anda kemudian membayar saldo
* Kami mengirimkan produk ke perusahaan kurir
Tanggal pembayaran:T/T, 50% Deposit, 50% Saldo
Metode pembayaran:T/T,PayPal,OCBC
Waktu lead sampel:Sampel persediaan 2-3hari kerja/sampel khusus 5-7hari kerja
Waktu produksi:10-15Hari kerja
Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan
Istilah perdagangan:EXW
Pengangkutan:Udara, Laut, Ekspres
Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, setiap ukuran khusus, warna, desain dapat diterima
