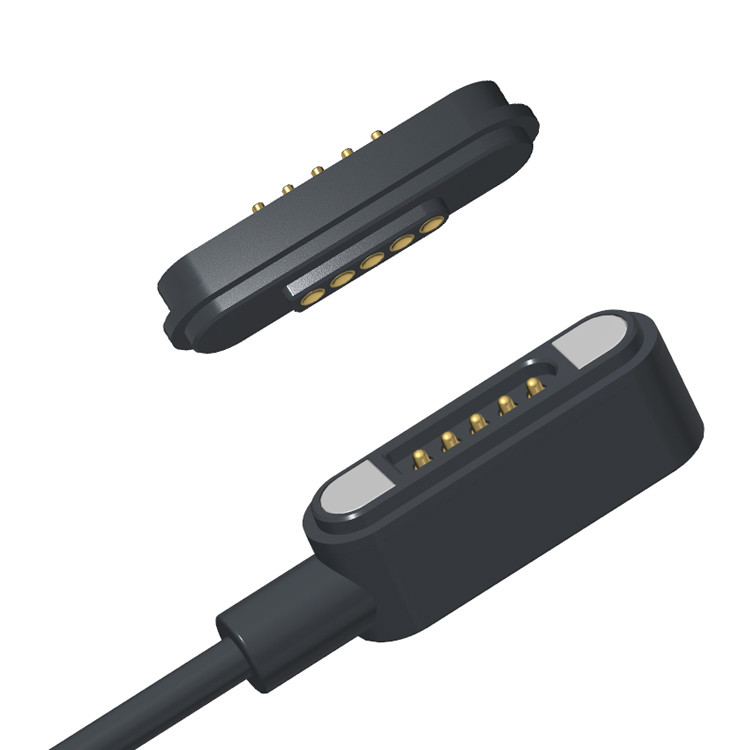

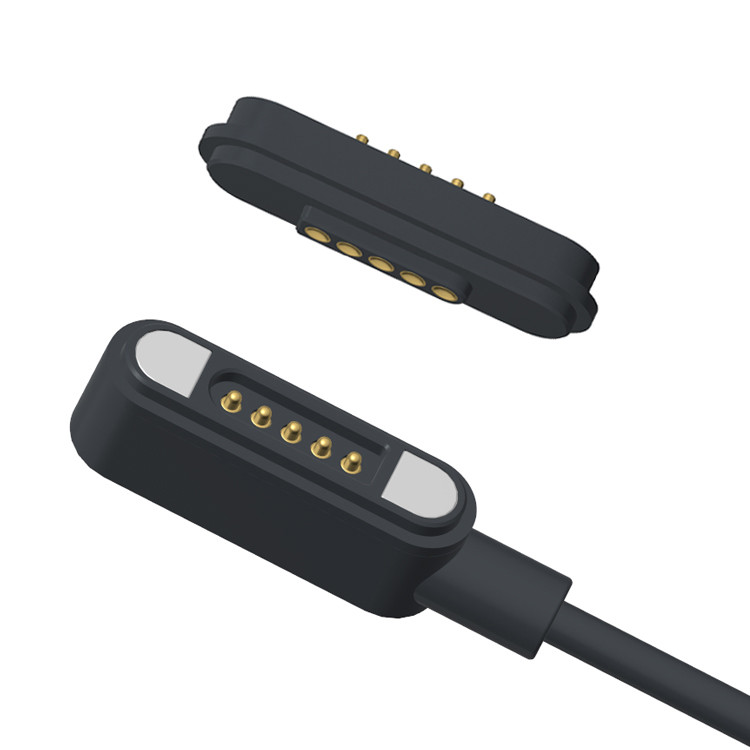

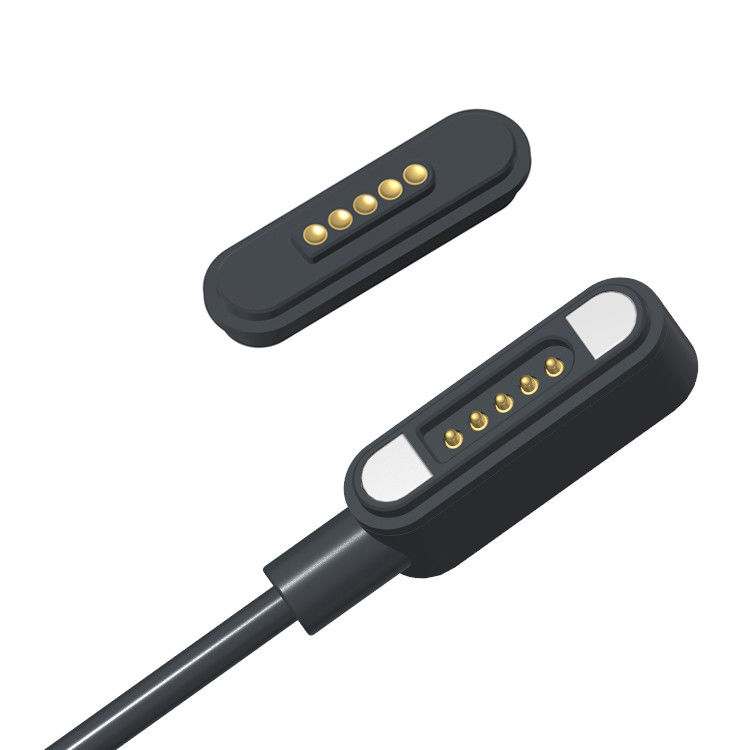

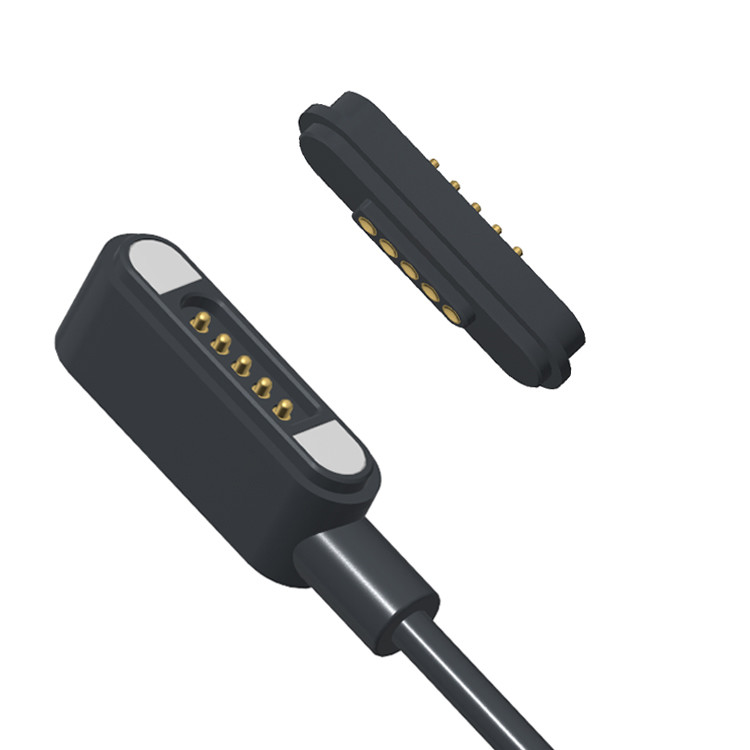

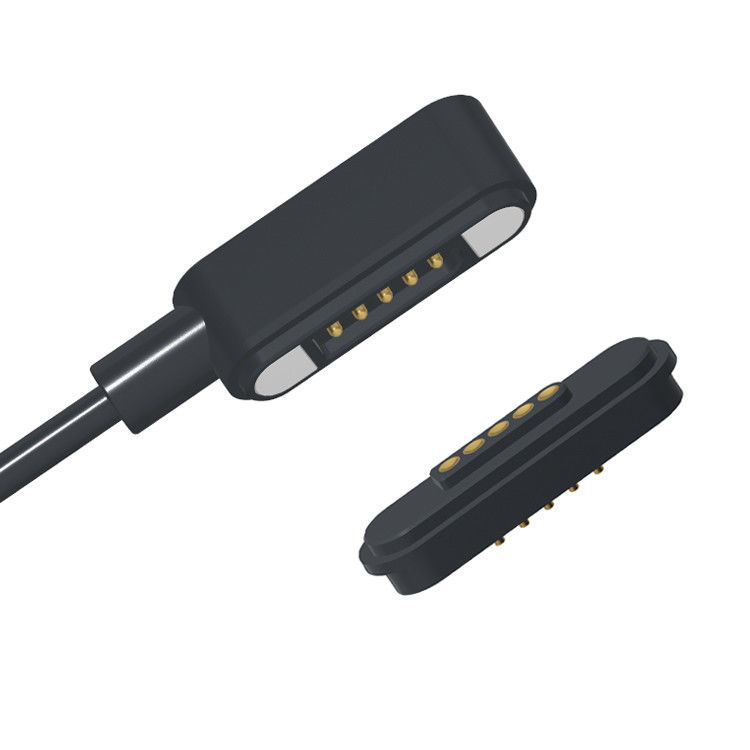

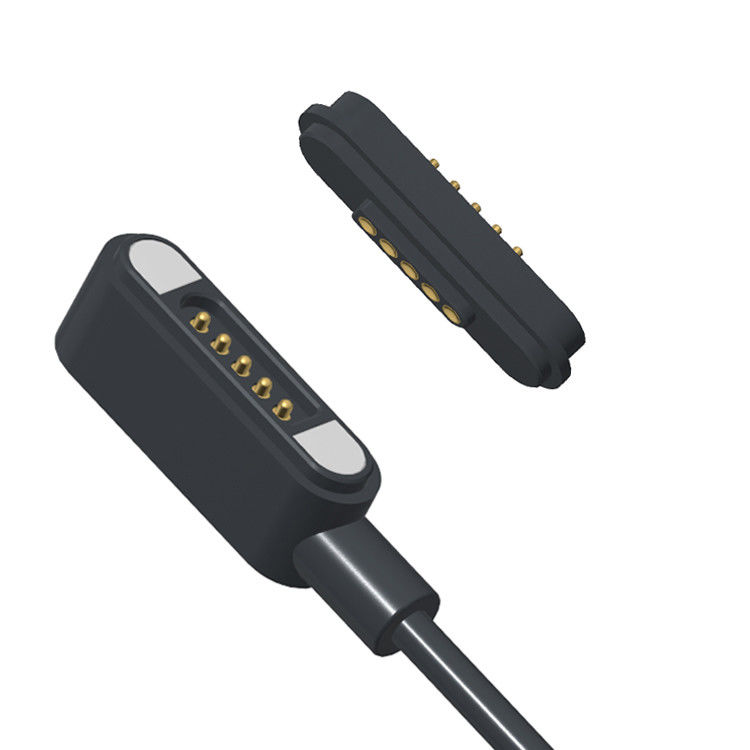

Konektor kabel magnetik laki-laki dan perempuan persegi panjang khusus 5 pin pada produk elektronik

Konektor kabel magnetik laki-laki dan perempuan persegi panjang khusus 5 pin pada produk elektronik.

UPE √ Produsen profesional konektor magnetik & solusi kabel

Desain yang disesuaikan. Kinerja yang dapat diandalkan. Solusi End-to-End

PadaUPE, kami mengkhususkan diri dalam merancang dan memproduksi berkualitas tinggikonektor magnetikdankonektor kabel magnetikDengan tim ahli insinyur dan desainer kami, kami memberikan solusi inovatif dan teknik presisi untuk berbagai industri,termasuk elektronik konsumen, perangkat medis, IoT, dan aplikasi industri.

Untuk memastikan kehidupan mekanik kontak dari pin pogo, jangan pernah mengompresnya melebihi stroke kerja yang ditentukan yang ditentukan dalam gambar.menyebabkan penurunan kinerja atau kegagalan.

Bahan:

Magnetic Plug: Magnetic Male Plug

Pembentukan internal: PE Transparan

Lebih dari cetakan: TPE Hitam

Kawat:OD3.0 4C 28AWG 2C 22AWG Hitam TPE

CableTie: Hitam PVC Metallel liptic kabel dasi

Plug USB: Plug USB Pria

Perumahan:Hitam HTN UL94V-0

Pogo Pin: Kuningan C6801 Plating Au 0.125um
Pin wanita: Kuningan C6801 Plating Au 0.125um
Magnet: N52 NdFeB Plating Ni Cu Ni

HTN Housing (UL94V-0): Cocok untuk lingkungan suhu tinggi dan memenuhi standar keselamatan mudah terbakar.

Tembaga C6801 Pin: Kelayakan dan konduktivitas yang baik; plating emas meningkatkan daya tahan dan ketahanan kontak.

N52 Magnet dengan Ni-Cu-Ni Plating: Kekuatan magnetik tinggi (N52 adalah kelas komersial terkuat) dengan plating tahan korosi.

MEkonik:

Kekuatan kontak:80g±20g pada stork kerja 1,0mm

Badai penuh: 1.1mm

Adsorpsi pria dan wanita Uji jangka panjang: 10.000 siklus

Uji kapasitas adsorpsi:Adsorpsi docking induk adalah 800g±20%

Listrik:

Tegangan nominal: DC12V; Tegangan nominal: 3AMax.

Resistensi kontak pin pegas: 50 milliohm Max.

Kinerja lingkungan:

Suhu operasi: -25°C sampai +80°C

Uji Lingkungan: Semprot Garam 24 jam

5Pin Male Magnetic Cable Connector & Female Magnetic Connector Parameter:

Gambar Teknis Konektor Kabel Magnetik 5Pin Pria

Gambar Teknis Konektor Magnetik Wanita 5Pin

Konektor Kabel Magnetik 5 Pin

Pemandangan kemasan:

Keuntungan dari Konektor Magnetik:

1. Konektivitas tanpa usaha
✔ Adsorpsi Otomatis ️ Desain yang cerdas dan user-friendly memungkinkan koneksi instan dan aman dengan penyelarasan magnetik.
✔ Perlindungan Anti-Jatuh ️ Mudah lepas dari antarmuka pengisian sambil menjaga perangkat tetap stabil, mengurangi terjatuh secara tidak sengaja.

2. Daya tahan yang tak tertandingi
✔ Jangka hidup yang diperpanjang ️ Dianjurkan untuk 100.000~200.000 siklus, memastikan keandalan jangka panjang.
✔ IPX8 Waterproof & Dustproof ️ Ujung betina dirancang untuk lingkungan yang keras (pencelupan hingga 1M selama 30 menit).

3. Pengisian Performa Tinggi & Transfer Data
✔ Fast Charging (5A10A) mendukung transmisi arus tinggi untuk pengiriman daya cepat.
✔ Transmisi Sinyal Berkecepatan Tinggi ️ Mengganti USB 2.0/HDMI tradisional 1.3, memungkinkan transmisi sinyal Video/Audio dengan kinerja frekuensi tinggi yang stabil.

4. Desain yang dapat disesuaikan & aman
✔ Fleksibilitas Estetika ️ Penampilan yang disesuaikan dengan bahasa desain perangkat Anda.
✔ Anti-Sirkuit Pendek & Bodo-Bodo ️ Perlindungan internal terhadap penyalahgunaan dan kerusakan listrik.

Aplikasi produk konektor magnetik:

1.Perangkat portabel, peralatan penentuan posisi cerdas, gelang pintar anak-anak, jam tangan pintar, ponsel portabel, headset Bluetooth, dll.) kabel data, kabel pengisian,sambungan ujung kawat strip magnetik

2Peralatan medis,peralatan nirkabel,peralatan komunikasi data,peralatan telekomunikasi,peralatan otomatisasi dan industri,peralatan audiovisual

3. Penerbangan, elektronik ruang angkasa, komunikasi militer

4.Automotif, navigasi mobil, pengujian dan peralatan pengukuran

5.Consumer Electronics ((telepon seluler, komputer tablet, headset Bluetooth, kamera, jam tangan, produk elektronik konsumen portabel dan banyak bidang elektronik lainnya.)

Mengapa UPE harus menjadi mitra Anda?

✔Kualitas PremiumKonektor magnet yang tahan lama dan efisien untuk koneksi yang aman.
✔Solusi KhususDesain yang disesuaikan untuk memenuhi persyaratan aplikasi tertentu.
✔Teknologi Inovatif¢ Kopling magnetik canggih untuk koneksi yang mudah, aman, dan cepat.
✔Aplikasi yang luasIdeal untuk elektronik konsumen, peralatan medis, peralatan industri, dan banyak lagi.
✔Kinerja yang Dapat Diandalkan Dibuat untuk umur panjang dan konektivitas yang konsisten.

Cara Memesan Konektor Kabel Magnetik Anda dengan UPE

1Kirimkan Permintaan Anda
Berikan rincian seperti:

.Jenis konektor (kekuatan, data, hibrida, tahan air, dll.)

.Tegangan & nilai arus

.Panjang kabel & spesifikasi

.Polaritas magnetik & preferensi penyelarasan

Jumlah & lead time

Persyaratan khusus (kelayakan IP, pelindung, sertifikasi, dll.)

.Pilihan 1: Isi formulir RFQ (Request for Quote) di situs web kami.
.Opsi 2: Kirim email spesifikasi Anda langsung keSunion@upetech.net(atau kontak yang Anda pilih).

2. Dapatkan penawaran khusus
Tim insinyur kami akan meninjau persyaratan Anda.

Kami akan memberikan penawaran yang kompetitif, termasuk:Harga/waktu lead/opsi prototyping (jika diperlukan)

3. Setuju & Konfirmasi Perintah
Setelah penawaran disetujui, kami akan menyelesaikan jadwal desain & produksi.

Untuk desain baru, kami mungkin menawarkan model 3D atau sampel untuk pengujian.

4. Produksi & Penjaminan Mutu
UPE memproduksi pesanan Anda dengan pemeriksaan kualitas yang ketat.

Kami dapat memberikan laporan tes & sertifikasi atas permintaan.

5. Pengiriman & Dukungan Cepat
Pemesanan Anda dikirim melalui metode logistik pilihan Anda (DHL, FedEx, pengiriman laut, dll.).

Tim kami tetap tersedia untuk dukungan teknis dan pesanan masa depan.

Tanggal pembayaran:

50% Deposit (Dibayar di muka): Mencakup biaya produksi (bahan, tenaga kerja).

50% Saldo (Dibayar sebelum pengiriman): Memastikan kontrol kualitas dan komitmen dari kedua belah pihak.

Metode pembayaran:

T/T (Transfer Bank),PayPal,OCBC Bank

Rekomendasi:

Gunakan PayPal untuk sampel (lebih aman).

Gunakan T/T untuk pesanan massal (biaya yang lebih rendah).

Waktu lead sampel:Sampel persediaan 2-3hari kerja/sampel khusus 5-7hari kerja

Waktu produksi:10-15Hari kerja

Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan

Istilah perdagangan:EXW

Pengangkutan:Udara, Laut, Ekspres

Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, setiap ukuran khusus, warna, desain dapat diterima
