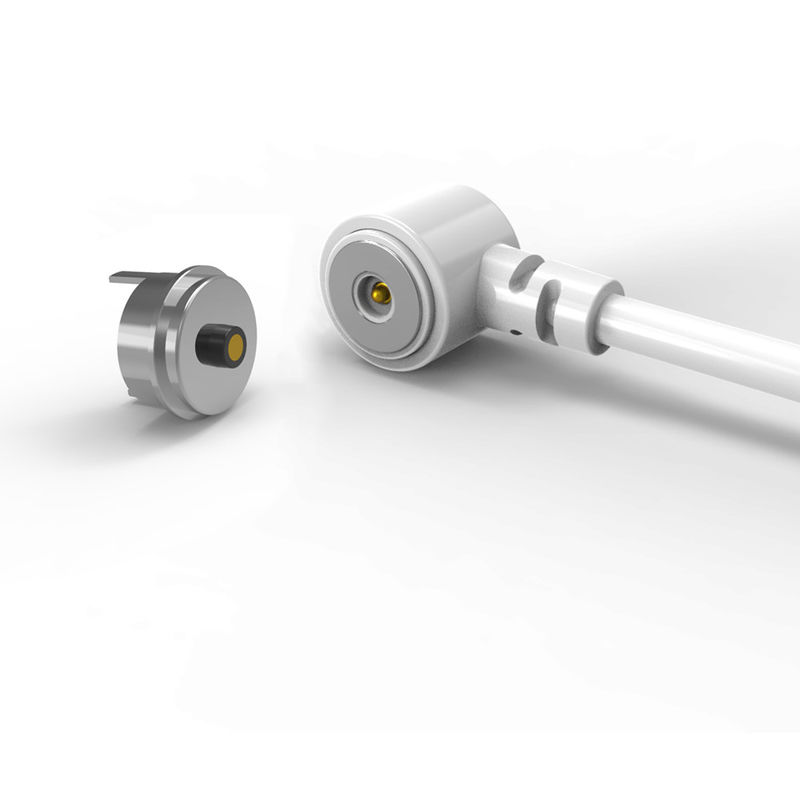

Kabel pengisian USB magnetik pria dan wanita khusus untuk komputer tablet

Kabel pengisi daya usb magnetik pria dan wanita yang disesuaikan untuk komputer tablet.

UPE adalah produsen konektor magnetik & konektor kabel magnetik profesional.

Perusahaan UPE sebagai produsen global profesional, kami memberikan solusi magnetik yang dirancang secara unik yang direkayasa untuk memenuhi persyaratan pelanggan yang tepat. Produk kami menampilkan faktor bentuk yang ringkas dan direkayasa dengan presisi. Memanfaatkan pin pogo magnetik, mereka memastikan konduktivitas listrik yang sangat baik dan ketahanan korosi yang unggul, bahkan di lingkungan yang menantang.

Produk terutama dijual ke Eropa, Amerika Serikat, Kanada, Australia, dan negara-negara maju serta wilayah di Asia.

Konektor kabel magnetik pria:

...Bahan:
Pin Pogo: Kuningan (Plating Plunger&Barrel 5U" Min Au di atas 60~100U"Ni);
Rumah: LCP Putih+30%GF UL94 V-0;
Magnet: NdFeB N52 Plating Ni;
Kabel:Putih OD 3.00*2C(TC43*0.08),
Jaket Kawat:Putih TPE 90A .
Jaket Konektor: WhiteTPE 90A..
...Mekanik:
Gaya pegas: 60g±10g, pada langkah kerja 0,4mm.
Langkah penuh: 0,6mm.
Umur mekanis: 10000 siklus Min..
...Listrik:
Tegangan: 12 V.
Arus: 2A.
Resistansi kontak: 50mΩMaks (PIN).
Uji terbuka dan pendek 100%.
...Produk yang sesuai dengan ROHS atau REACH.
...Uji semprotan garam: 48 H.

Konektor magnetik wanita:

..Bahan :
PINr: Bebas timah C6801, plating 5U" Min Au di atas 60~100U"Ni;
Rumah: LCP Putih+30%GF UL94 V-0;
Cangkang: Bebas timah C6801 Plating Ni;
Magnet: NdFeB N52 Plating Ni
....Listrik:
Tegangan: 12.0 V.
Arus: 5.0A.
Resistansi kontak: 50mΩMaks (PIN).
Uji terbuka dan pendek 100%.
...Produk yang sesuai dengan ROHS atau REACH.
...Uji semprotan garam: 48H.
...& Dimensi inspeksi kunci.
… Deskripsi aplikasi produk (tidak terbatas pada berikut ini):
1. Papan PCB las pasang-masuk;
2. Membentuk dan mengkapsulasi setelah pengelasan kabel;
3. Terminal transfer dari papan PCB itu dapat ditambahkan;
4. Pencetakan injeksi Mlding dari cetakan yang dapat disematkan;
5. Kabel dapat diikat secara langsung.

Parameter Konektor Kabel Magnetik 2Pin Melingkar:

Gambar Teknis Konektor Kabel 2Pin Melingkar

Gambar Teknis Konektor Magnetik Wanita 2Pin Melingkar

Rerekomendasi tata letak pcb

Keunggulan Konektor Magnetik:

●Desain manusiawi dari pengalaman koneksi adsorpsi otomatis;

●Anti-jatuh yang manusiawi: mudah dilepas dari antarmuka pengisian daya, dan tidak mudah melepas perangkat;

●Masa pakai: hingga 100.000-200.000 siklus;

●Desain tahan air: ujung wanita perangkat dapat tahan debu dan tahan air (IPX8);

●Waktu pengisian daya cepat: desain konektor magnet 5A-10A tahan terhadap transmisi arus besar;

●Penampilan konektor magnetik dapat disesuaikan dengan desain perangkat aplikasi pelanggan;

●Desain struktur anti-hubung singkat produk dan aman;

●Mewujudkan transmisi sinyal frekuensi tinggi, dapat menggantikan fungsi USB2.0 HDMI 1.3 transmisi sinyal Video&Audio tradisional

●Konektor wanita hemat-ruang dan adaptor PCB dapat mencapai koneksi jenis pogo dan patch cord SMT DIP

●Tingkat ketahanan korosi yang sangat baik (48H-120H) memenuhi persyaratan untuk digunakan di lingkungan yang keras

●Antarmuka yang dapat diperluas sangat baik, yang dapat menerapkan (Sinyal Daya, Video Audio, Jack, Dll.)

●Waktu pengembangan singkat, biaya pembuatan cetakan rendah, dan cocok untuk kustomisasi

Aplikasi produk:

1. Dirgantara, perangkat medis, elektronik on-board otomotif, peralatan rumah tangga kecil, peralatan industri otomatis, peralatan komunikasi data, peralatan inspeksi industri, perangkat nirkabel, kendaraan cerdas bergerak jalur
2: Perangkat realitas virtual (VR), perangkat kendaraan udara tak berawak, perangkat robot cerdas
3: Produk yang dapat dikenakan pintar, produk penentuan posisi pintar (jam tangan pintar anak-anak, gelang pintar, ponsel yang dapat dikenakan, headphone Bluetooth, dll.)
4: Perangkat rumah pintar, perangkat terminal genggam pintar, peralatan sanitasi pintar, peralatan olahraga luar ruangan pintar, perangkat fisioterapi dan kecantikan pintar
5: Elektronik konsumen, peralatan rumah tangga kecil (printer, ponsel pintar, komputer, kamera, peralatan audio-visual, PDA)

Mengapa memilih kami?

1. Tim R & D kemampuan desain dan pengembangan independen, dapat disesuaikan dengan pengembangan produk; Anda hanya memiliki ID, kami akan melakukan sisanya untuk Anda, pengembangan gratis, waktu R&D 3-5 hari kerja.

2. Proyek produk dari pemilihan multi-program, bulat, persegi, persegi panjang, koneksi berbentuk dengan penggunaan cara yang fleksibel untuk mencapai penampilan yang indah, menghemat ruang, mudah dicolokkan, gaya magnet dapat mencapai 1N hingga 30N.

3. Cara koneksi: magnet ke magnet, magnet ke paduan, magnet ke lembaran besi dan sebagainya, untuk memenuhi struktur dan aplikasi yang berbeda, hindari gangguan medan magnet, gunakan magnet NdFeB, itu dapat menjaga gaya magnet selamanya.

Cara memesan konektor kabel magnetik

Langkah 1: Kirimkan Persyaratan Anda
Berikan detail utama ini:

✅Jenis Konektor: misalnya, Hanya Pengisian Daya, Data+Daya (USB-C/HDMI), Pin Pogo, Hibrida

✅Kuantitas: Perkiraan volume tahunan (misalnya, 50K unit/tahun)

✅Kebutuhan Kustomisasi:
.Bentuk/ukuran (misalnya, melingkar Ø5mm, bersudut siku-siku)
.Peringkat arus (misalnya, pengisian cepat 8A)

.Peringkat IP (misalnya, tahan air IPX8)

.Jenis sinyal (misalnya, USB 2.0 + daya 12V)
Estetika (warna, branding, hasil akhir permukaan)

✅Spesifikasi Teknis: Tegangan operasi, siklus kawin, rentang suhu operasi

Langkah 2: Penawaran & Perjanjian
UPE menyediakan:
.Harga satuan (diskon volume untuk pesanan 5K+)
.Waktu tunggu (pembuatan prototipe + produksi massal)
.Ketentuan pembayaran (misalnya, deposit 50%, 50% pra-pengiriman)

Finalisasi: MOQ, jadwal pengiriman, pengemasan

Langkah 3: Konfirmasi Pesanan & Bayar
Tanda tangani PO atau perjanjian pesanan formal

Bayar dengan aman melalui:
.Transfer Bank (SWIFT/TT)
.PayPal
.Letter of Credit (untuk pesanan massal)

Langkah 4: Produksi & Pengiriman
✅Pembuatan Prototipe: 5-7 hari (persetujuan sampel sebelum produksi massal)

✅Produksi Massal: 15-20 hari (skala fleksibel)

Pengiriman:
.EXW
.Logistik yang dapat dilacak (DHL, FedEx, angkutan laut)

Langkah 5: Jaminan Kualitas
✅Pra-pengiriman: UPE menyediakan laporan QC (pengujian IP, pemeriksaan kontinuitas)

✅Pasca-pengiriman: Periksa untuk:
.Akurasi dimensi
.Kinerja sinyal/daya
.Konsistensi hasil akhir
