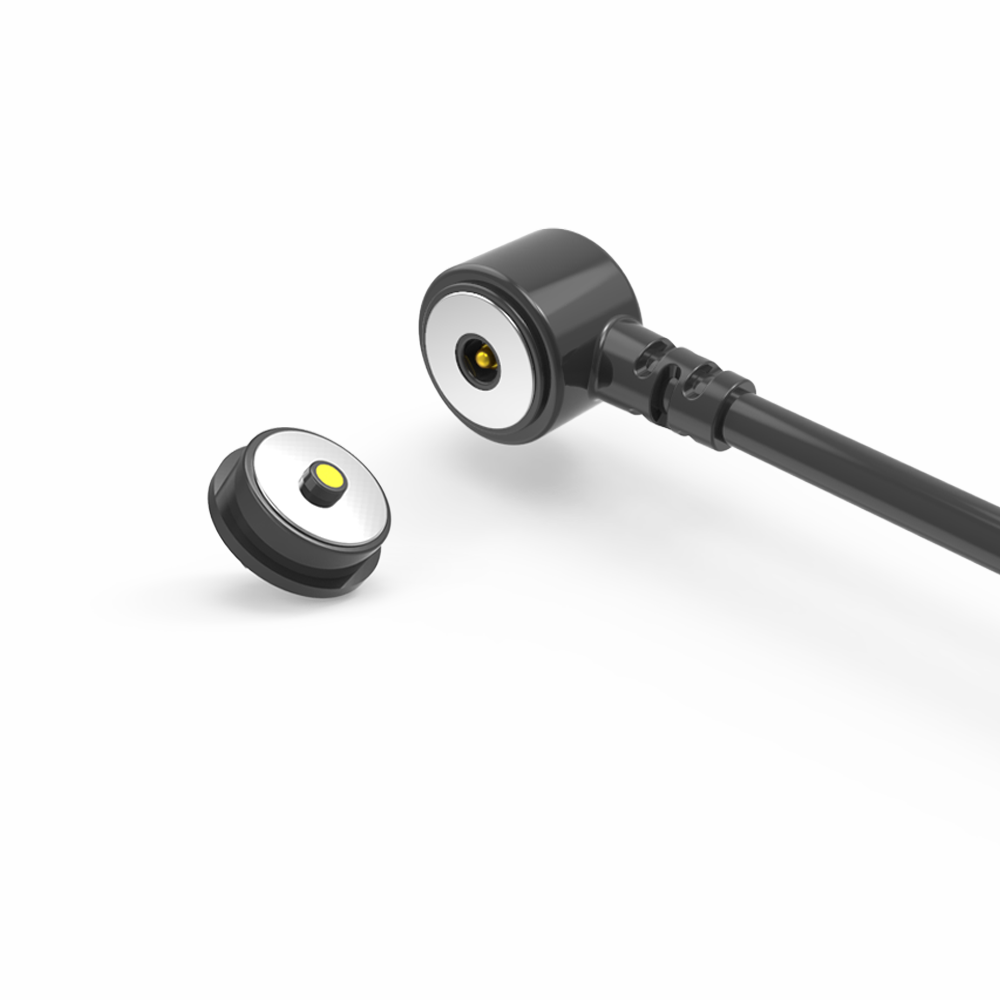

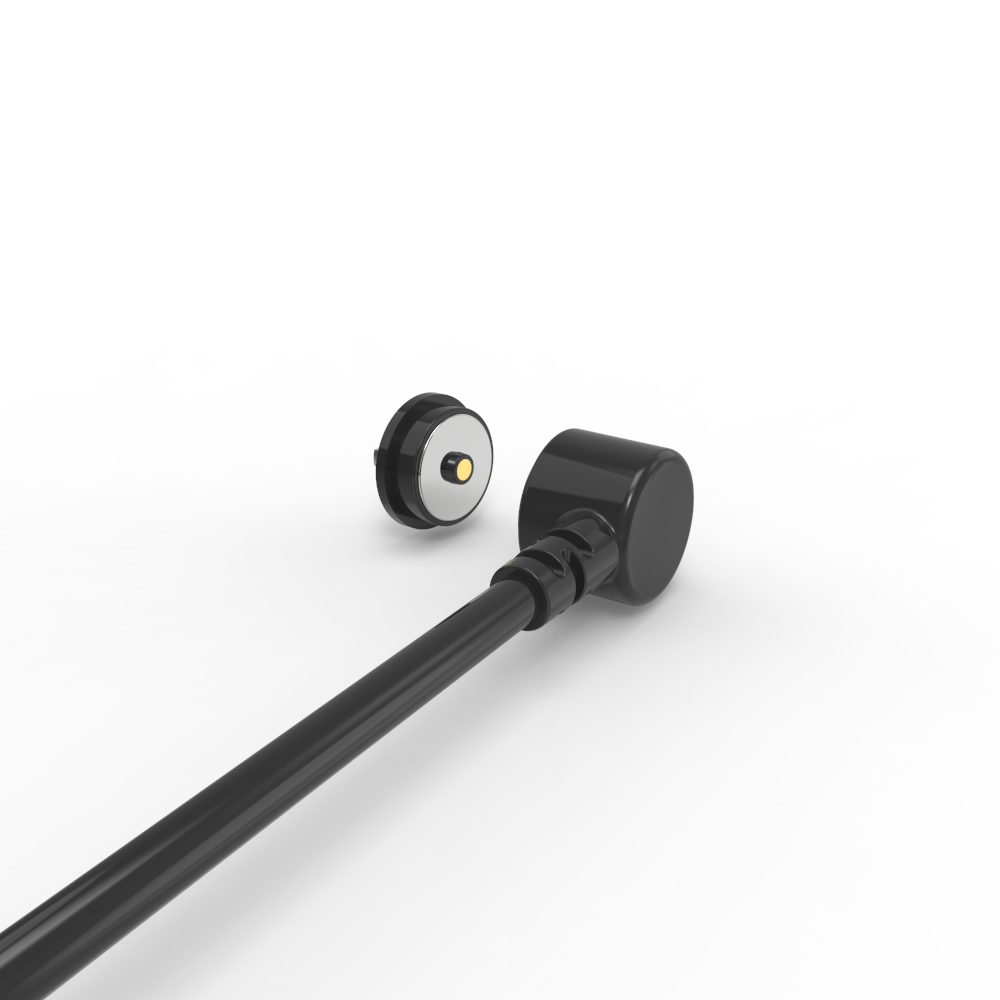

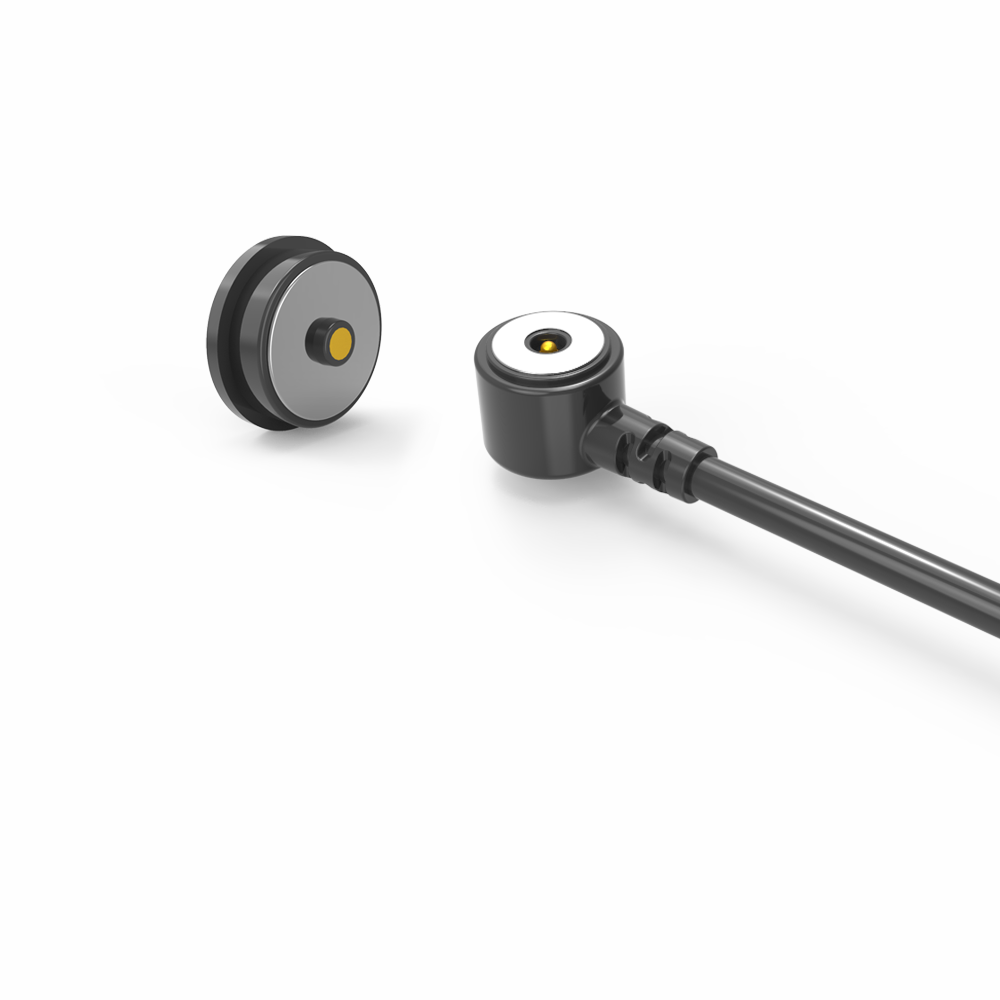

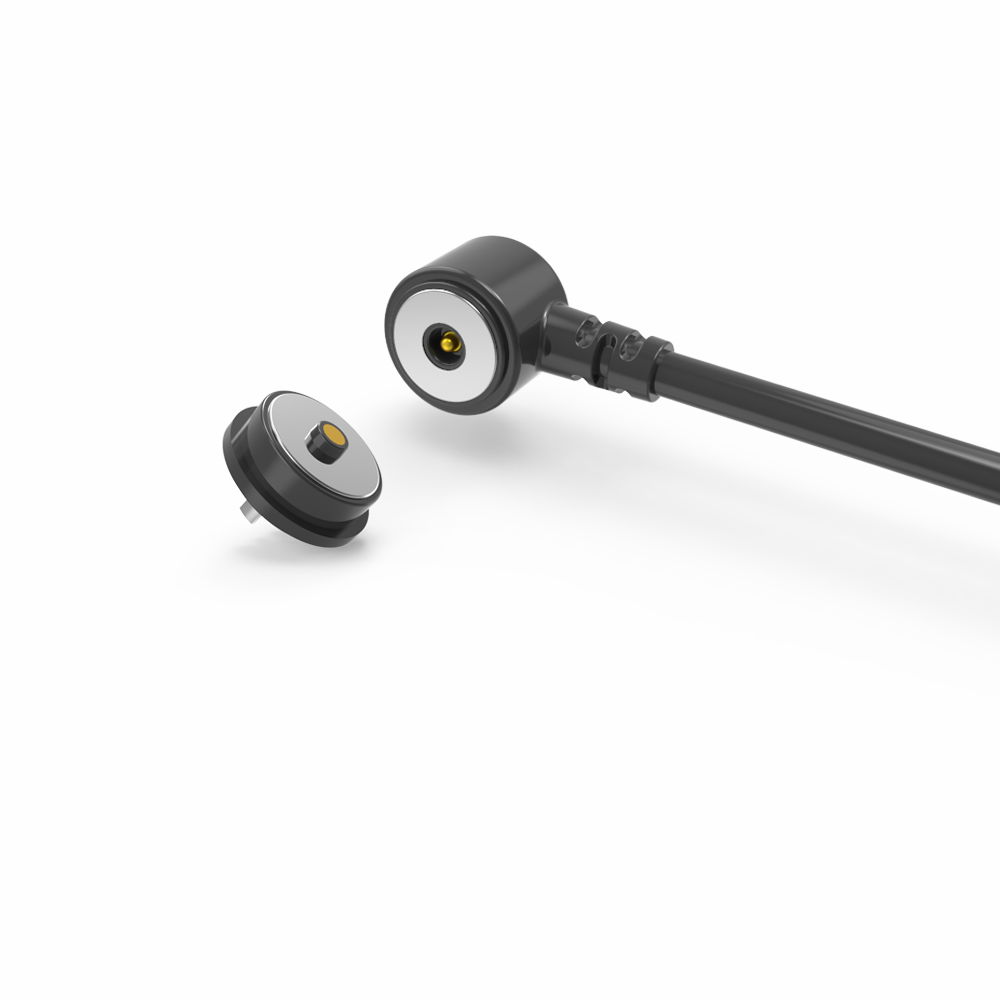

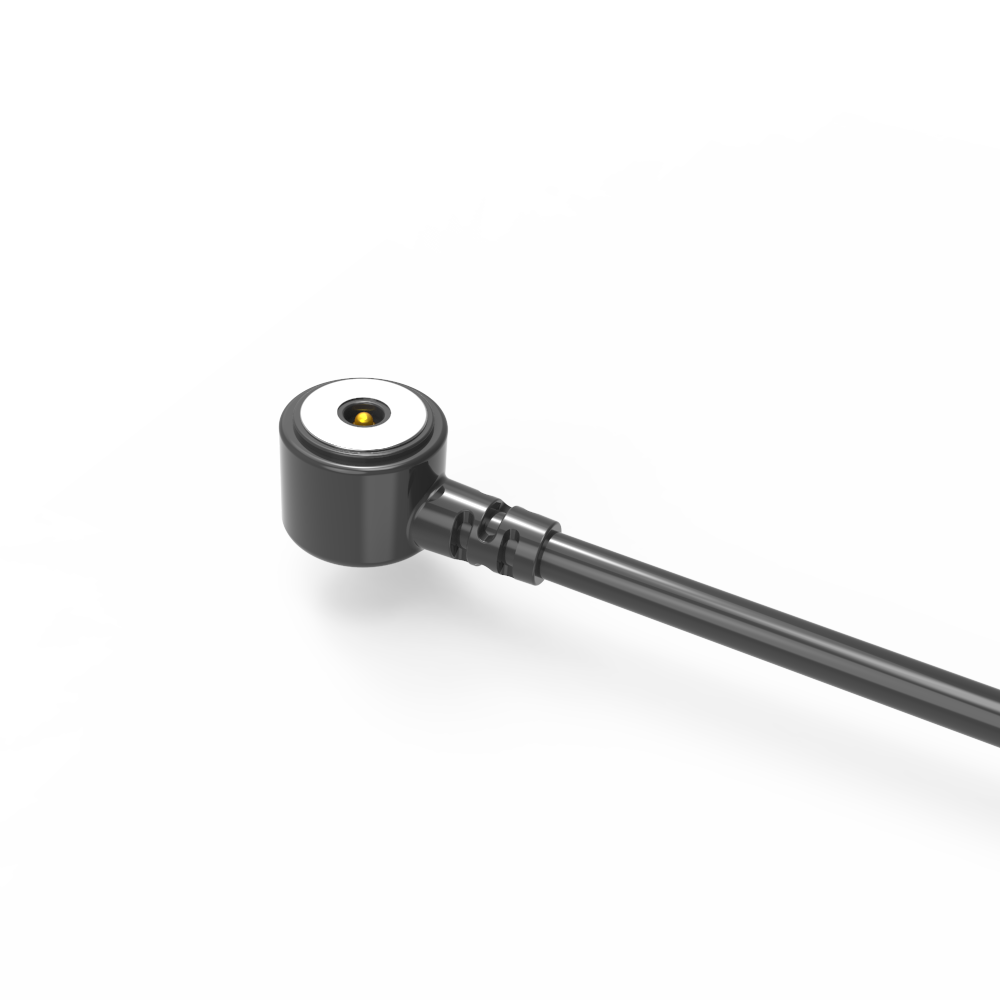

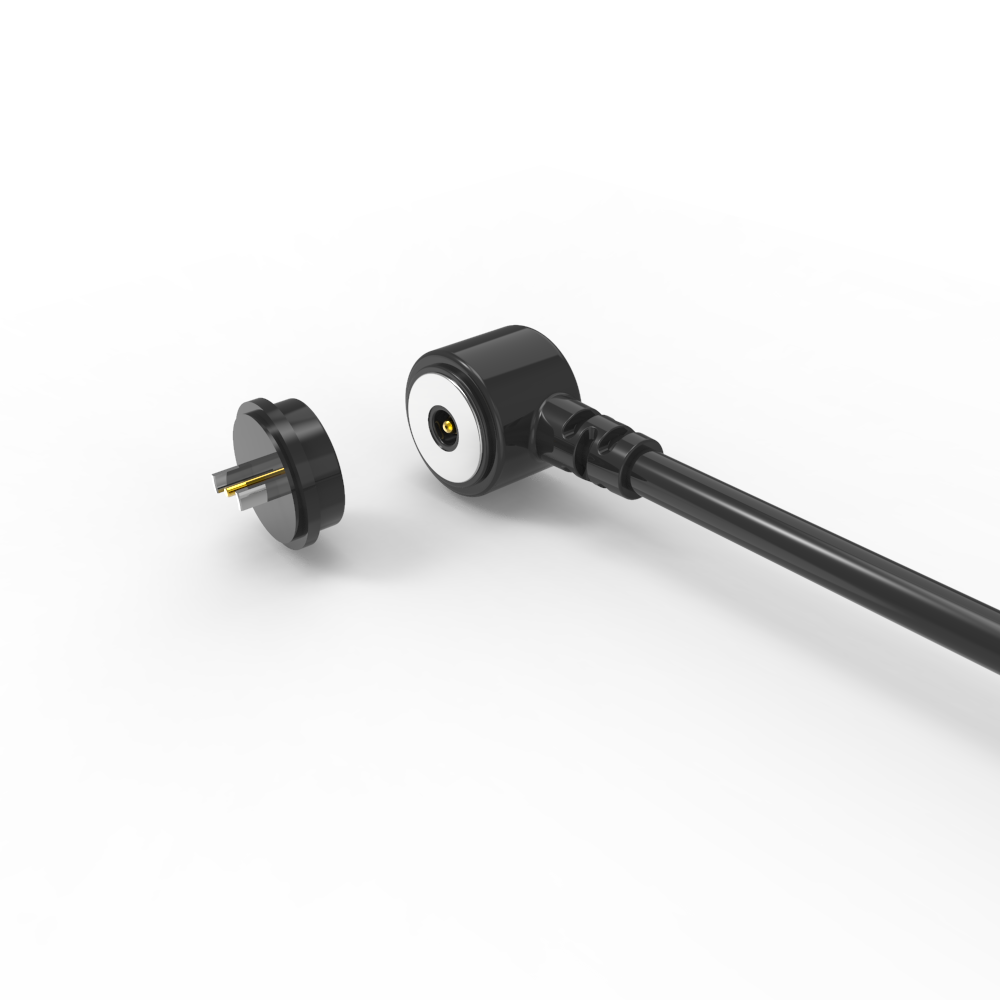

Dia 10.0mm bundar pria dan wanita kabel DC magnetik konektor dengan proyektor mikro

Konektor kabel dc magnetik pria dan wanita bundar 10.0mm dengan proyektor mikro, pin pogo magnetik memiliki keunggulan adsorpsi otomatis, mudah dioperasikan. Pin pogo memiliki konduktivitas listrik yang baik, tidak mudah korosi di lingkungan yang parah.

Union Precision Electronic Co.,Ltd (UPE)  berkomitmen pada Pin Pogo, konektor Pin Pogo, konektor magnetik, dan desain, pengembangan, produksi, dan penjualan produk pendukung sebagai perusahaan teknologi tinggi.

Kami telah berpegang pada inovasi teknologi berkelanjutan dan produk berkualitas tinggi sebagai inti dari pengembangan perusahaan, tim teknis yang profesional dan berpengalaman memiliki pengalaman lebih dari 15 tahun di industri konektor terkait. UPE memiliki pengalaman kerja bertahun-tahun dalam pengembangan dan manufaktur produk. UPE memastikan kualitas produk selama desain, pengembangan, dan manufaktur produk. Pada saat yang sama, juga dapat menyediakan dukungan teknis kepada pelanggan seperti pengembangan sinkron.

Produk mematuhi standar perlindungan lingkungan EU ROHS, REACH, HF.

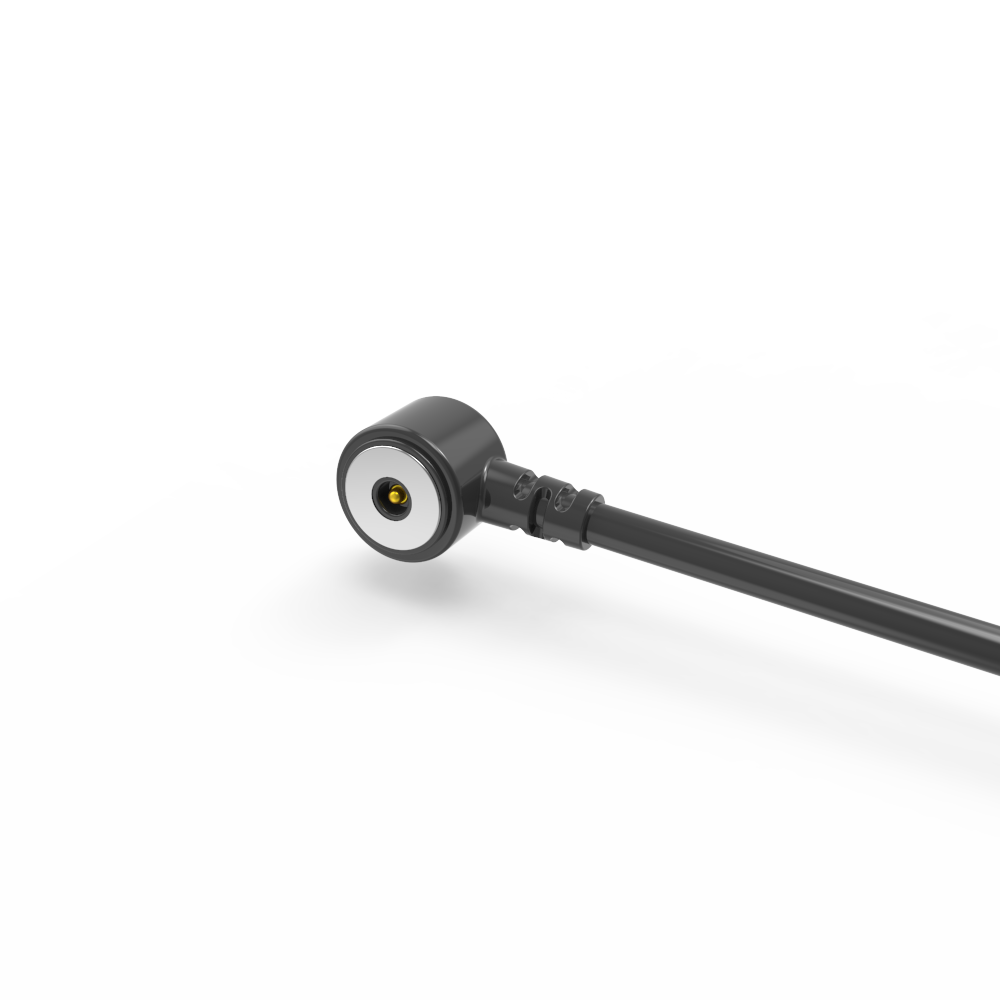

Konektor kabel magnetik pria:

...Material:
Pin Pogo: Kuningan (Plunger&Barrel plating 5U" Min Au lebih dari 60~100U"Ni);
Rumah: hitam HTN+30%GF UL94 V-0;
Magnet: NdFeB N52 Plating Ni;
Kabel: hitam OD 3.5*2C(TC65*0.08),
Jaket Kawat: hitam TPE 90A .
Jaket Konektor: hitam TPE 90A..
...Mekanik:
Gaya pegas: 70g±20g, pada 1.0mm working storke.
Storke penuh: 1.2mm.
Masa pakai mekanis: 10000cycle Min..
...Listrik:
Tegangan: 12 V.
Arus: 3A.
Resistansi kontak: 50mΩMaks (PIN).
Tes terbuka dan pendek 100%.
...Produk yang sesuai dengan ROHS atau REACH.
...Uji semprotan garam: 48 H.

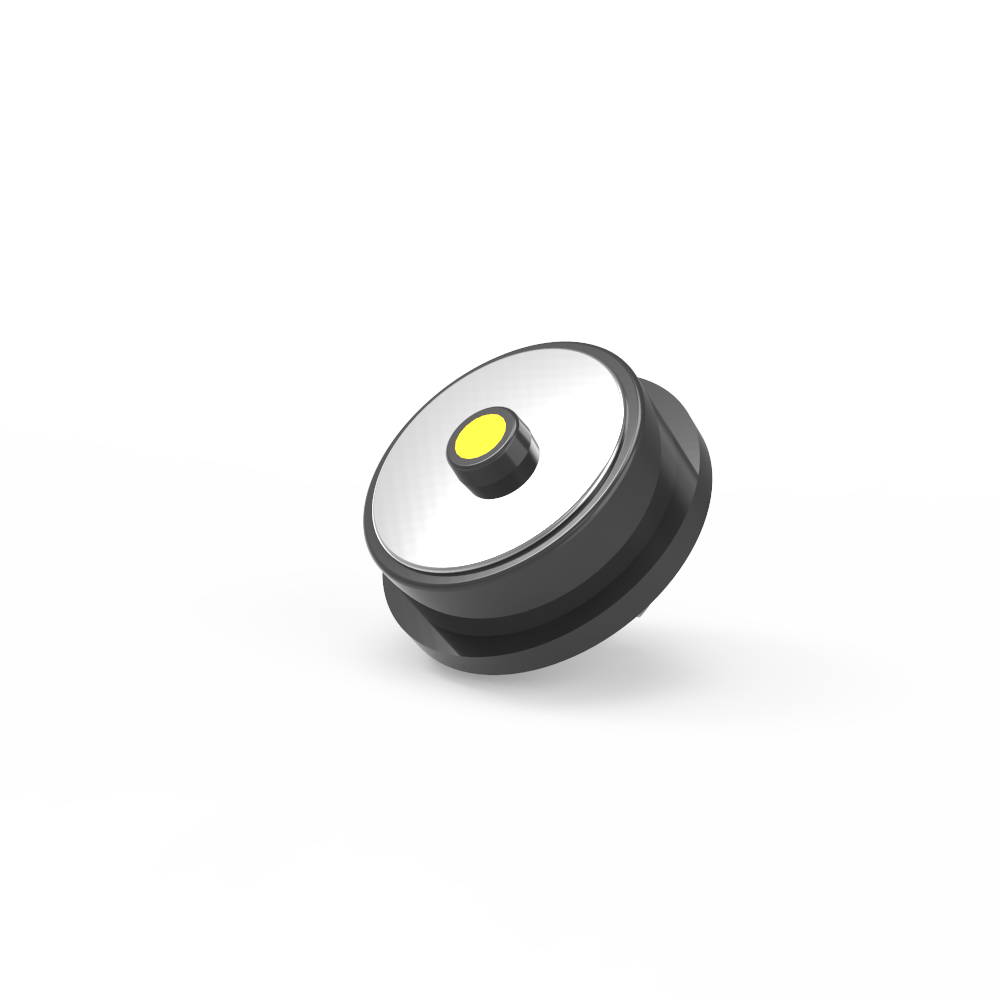

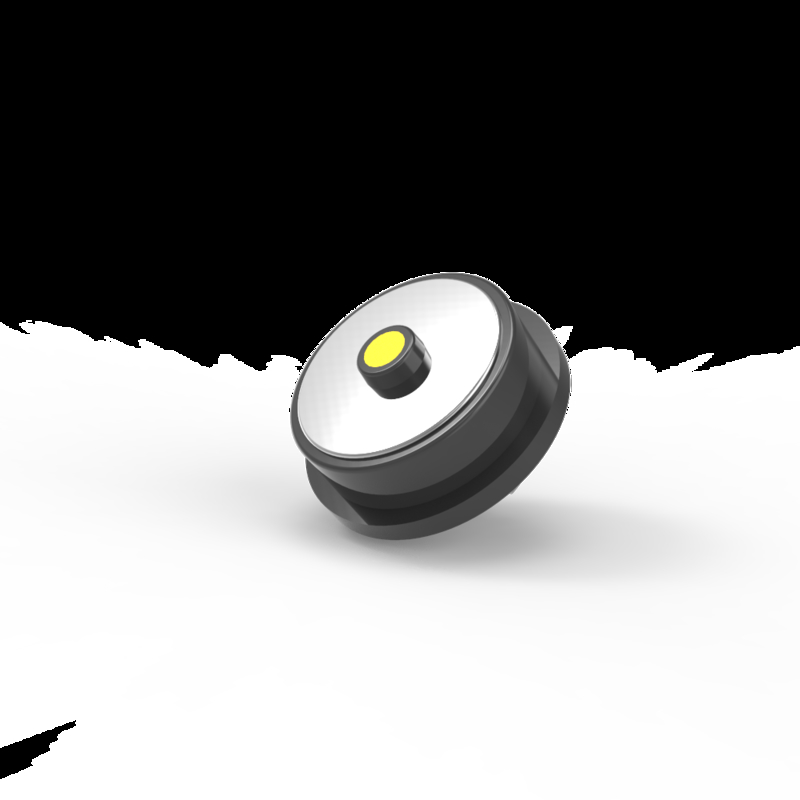

Konektor magnetik wanita:

..Material :
PINr: Bebas timah C6801, plating 5U" Min Au lebih dari 60~100U"Ni;
Rumah: Hitam HTN+30%GF UL94 V-0 ;
Cangkang: Bebas timah C6801 Plating Ni;
Magnet: NdFeB N52 Plating Ni
....Listrik:
Tegangan: 12.0 V.
Arus: 3.0A.
Resistansi kontak: 50mΩMaks (PIN).
Tes terbuka dan pendek 100%.
...Produk yang sesuai dengan ROHS atau REACH.
...Uji semprotan garam: 48H.
… Deskripsi aplikasi produk (tidak terbatas pada berikut):
1. Papan PCB pengelasan plug-in;
2. Membentuk dan mengkapsulasi setelah mengelas kabel;
3. Terminal transfer dari papan PCB itu dapat ditambahkan;
4. Mlding injection molding dari cetakan yang dapat disematkan;
5. Kabel dapat diikat secara langsung.

 Perhatian:
1. Magnet menggunakan bahan NdFeB, dapat menjaga gaya magnet selamanya (kecuali suhu tinggi, rusak, koneksi kutub yang sama)

2. Magnet ada gangguan medan magnet

3. Dapat merancang perlindungan hubung singkat

Bagaimana Cara Kerja Konektor Magnetik?

.Kedua sisi terhubung secara magnetis saat ditempatkan berdekatan satu sama lain
.Lampu di bagian belakang steker menunjukkan daya mengalir
.Saat sisi-sisinya ditarik terpisah, aliran daya berhenti seketika
.Mereka menghindari hubungan pendek karena konektor saling menolak, dan jika mereka menarik, itu ada di bagian yang terisolasi (karena kedua konektor membebaskan kutub magnet yang sama)

Parameter Konektor Kabel Magnetik 2Pin Melingkar:

Gambar Teknis Konektor Kabel Magnetik Pria 2Pin Melingkar

Gambar Teknis Konektor Magnetik Wanita 2Pin Melingkar

RePCB yang direkomendasikan

Keunggulan Konektor Magnetik:

1. Pengalaman Pengguna yang Mudah

Jika item stok, kami menyediakan sampel kepada pelanggan secara gratis, tetapi Anda harus menanggung biaya pengiriman.. Keamanan Anti-Jatuh: Melepaskan dengan bersih di bawah tegangan (misalnya, tersandung kabel), melindungi perangkat dari kerusakan.

Jika item stok, kami menyediakan sampel kepada pelanggan secara gratis, tetapi Anda harus menanggung biaya pengiriman.. Siklus Hidup Tinggi: Dinilai untuk 100.000–200.000 siklus sambung/putus – jauh melebihi konektor standar.

. Desain yang Kuat: Struktur yang diperkuat tahan terhadap tekanan fisik dan penggunaan yang sering.

Jika item stok, kami menyediakan sampel kepada pelanggan secara gratis, tetapi Anda harus menanggung biaya pengiriman.. IPX8 Waterproofing: Port sisi perangkat (wanita) tahan terhadap perendaman (ideal untuk perangkat yang dapat dikenakan, peralatan medis, perangkat luar ruangan).

Jika item stok, kami menyediakan sampel kepada pelanggan secara gratis, tetapi Anda harus menanggung biaya pengiriman.4. Pengiriman Daya Berkinerja Tinggi

. Dukungan Pengisian Cepat: Menangani arus 5A–10A, memungkinkan pengisian daya cepat untuk perangkat yang haus daya.

Jika item stok, kami menyediakan sampel kepada pelanggan secara gratis, tetapi Anda harus menanggung biaya pengiriman.5. Fleksibilitas Desain

Jika item stok, kami menyediakan sampel kepada pelanggan secara gratis, tetapi Anda harus menanggung biaya pengiriman.. Adaptasi Faktor Bentuk: Dapat dirancang untuk profil ultra-tipis atau penutup khusus.

6. Keamanan yang Ditingkatkan

Jika item stok, kami menyediakan sampel kepada pelanggan secara gratis, tetapi Anda harus menanggung biaya pengiriman.. Polaritas yang Aman: Desain fisik mencegah penyisipan yang salah (perlindungan polaritas terbalik).

Jika item stok, kami menyediakan sampel kepada pelanggan secara gratis, tetapi Anda harus menanggung biaya pengiriman.. Data Kecepatan Tinggi: Mendukung USB 2.0, HDMI 1.3, sinyal audio/video – menggantikan port tradisional tanpa mengorbankan fungsi.

. Integritas Sinyal: Mempertahankan transmisi yang stabil untuk video/audio bahkan dengan seringnya pemutusan.

Jika item stok, kami menyediakan sampel kepada pelanggan secara gratis, tetapi Anda harus menanggung biaya pengiriman.1. Perangkat yang dapat dikenakan (jam tangan pintar, pelacak hewan peliharaan, gelang pintar) pengisian daya/kabel

Jika item stok, kami menyediakan sampel kepada pelanggan secara gratis, tetapi Anda harus menanggung biaya pengiriman.3. Peralatan medis, perangkat nirkabel, peralatan komunikasi data, peralatan telekomunikasi, peralatan otomatisasi dan industri;

4. Penerbangan, dirgantara, komunikasi militer dan elektronik militer

Jika item stok, kami menyediakan sampel kepada pelanggan secara gratis, tetapi Anda harus menanggung biaya pengiriman.FAQ

Jika item stok, kami menyediakan sampel kepada pelanggan secara gratis, tetapi Anda harus menanggung biaya pengiriman.Dengan ketulusan 100%, perusahaan kami akan memberikan layanan terbaik untuk Anda apa pun produk atau purna jual. Kami akan memberikan penawaran dan desain yang paling masuk akal sampel berkualitas tinggi sesuai dengan gambar atau persyaratan Anda. Kami memberikan jaminan untuk setiap pelanggan setelah penjualan.

2. Dapatkah Anda menyesuaikan produk untuk kami?

Jika item stok, kami menyediakan sampel kepada pelanggan secara gratis, tetapi Anda harus menanggung biaya pengiriman.3. Berapa biaya sampel?

Jika item stok, kami menyediakan sampel kepada pelanggan secara gratis, tetapi Anda harus menanggung biaya pengiriman.Jika menyesuaikan item, kami akan mengenakan biaya dengan benar dan mengembalikan proporsi biaya sampel yang wajar ketika Anda memiliki pesanan untuk kami!

4. Bagaimana dengan waktu pengiriman Anda?

Waktu pengiriman tergantung pada kuantitas dan kesulitan pesanan pelanggan. Biasanya, pengiriman barang stok dalam waktu 3 hari sementara produk yang disesuaikan dikirim dalam waktu 2 minggu.
5. Bagaimana dengan kontrol kualitas perusahaan Anda?
Kami akan menguji dan memeriksa produk untuk memastikan kualitas produk untuk mendapatkan kepuasan Anda. Kualitas adalah yang paling penting di perusahaan kami, dari bahan hingga pengiriman, semuanya akan diperiksa ganda dan perusahaan mendapatkan IS09001 untuk memastikan hal ini.
