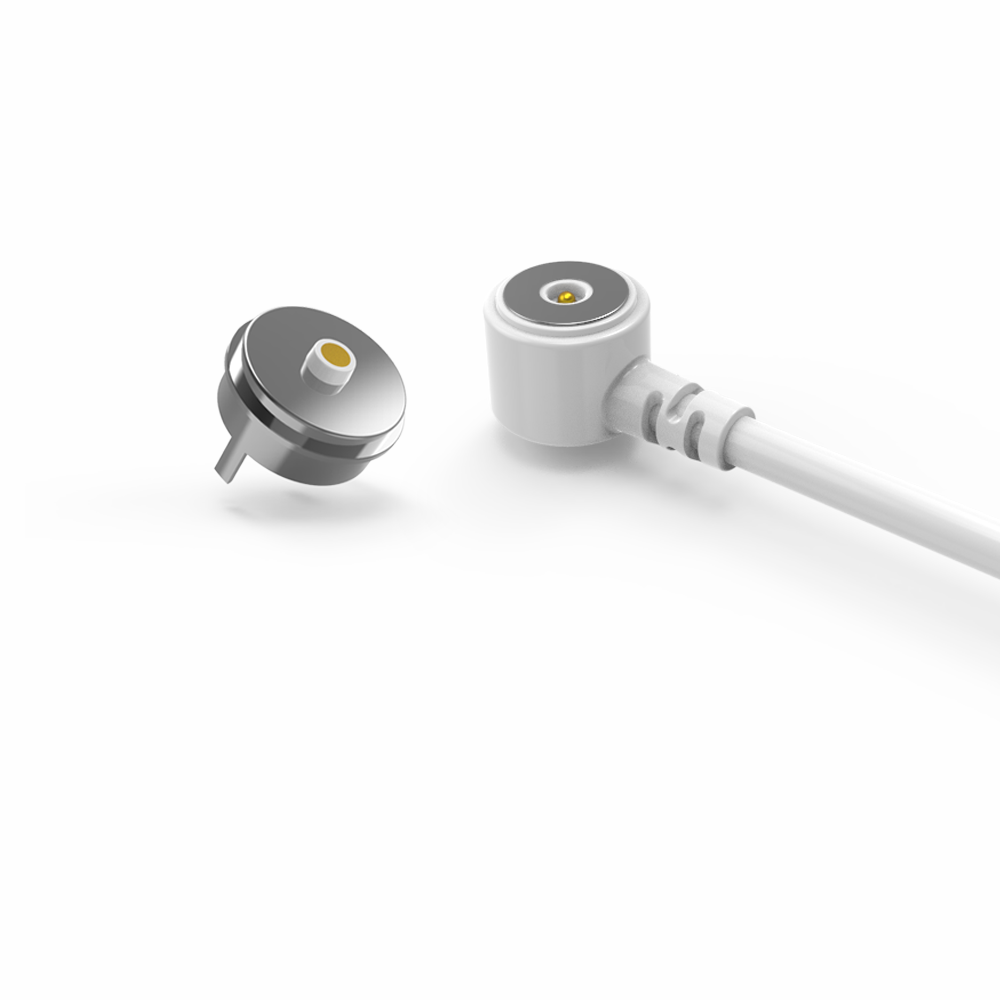

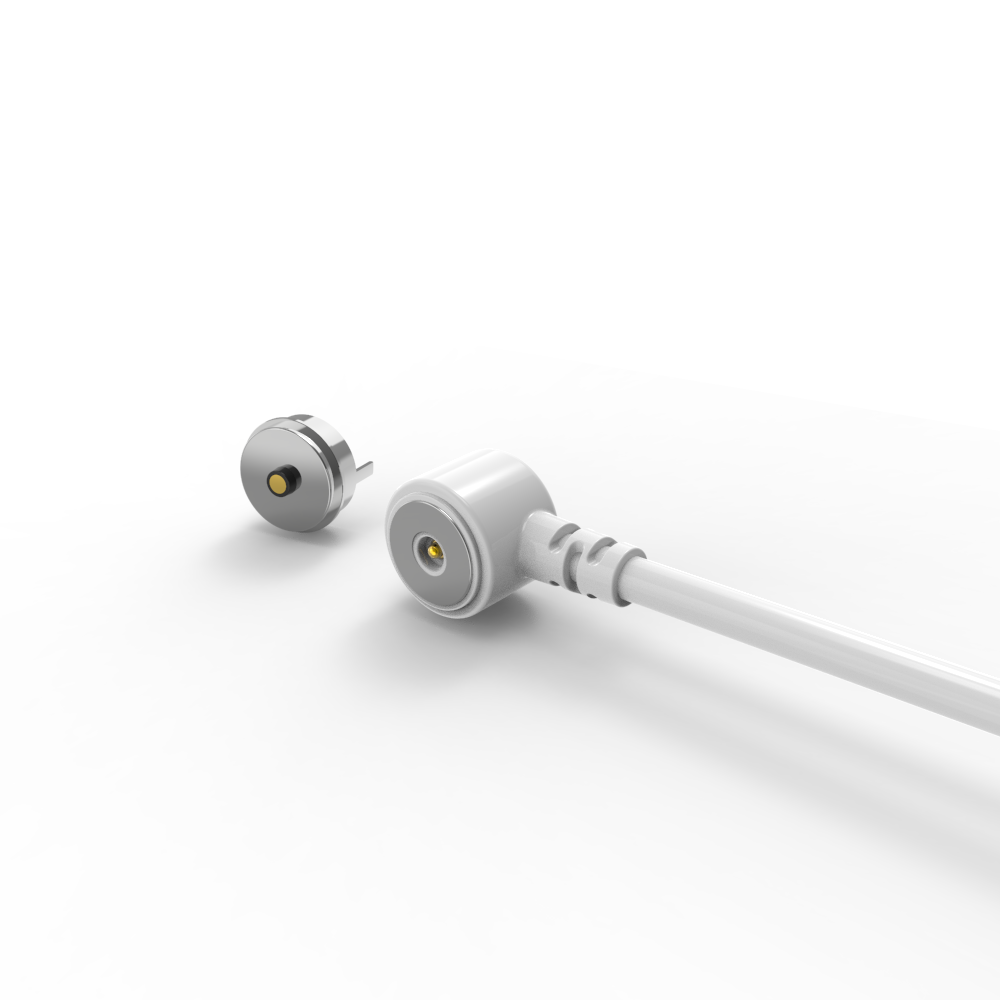

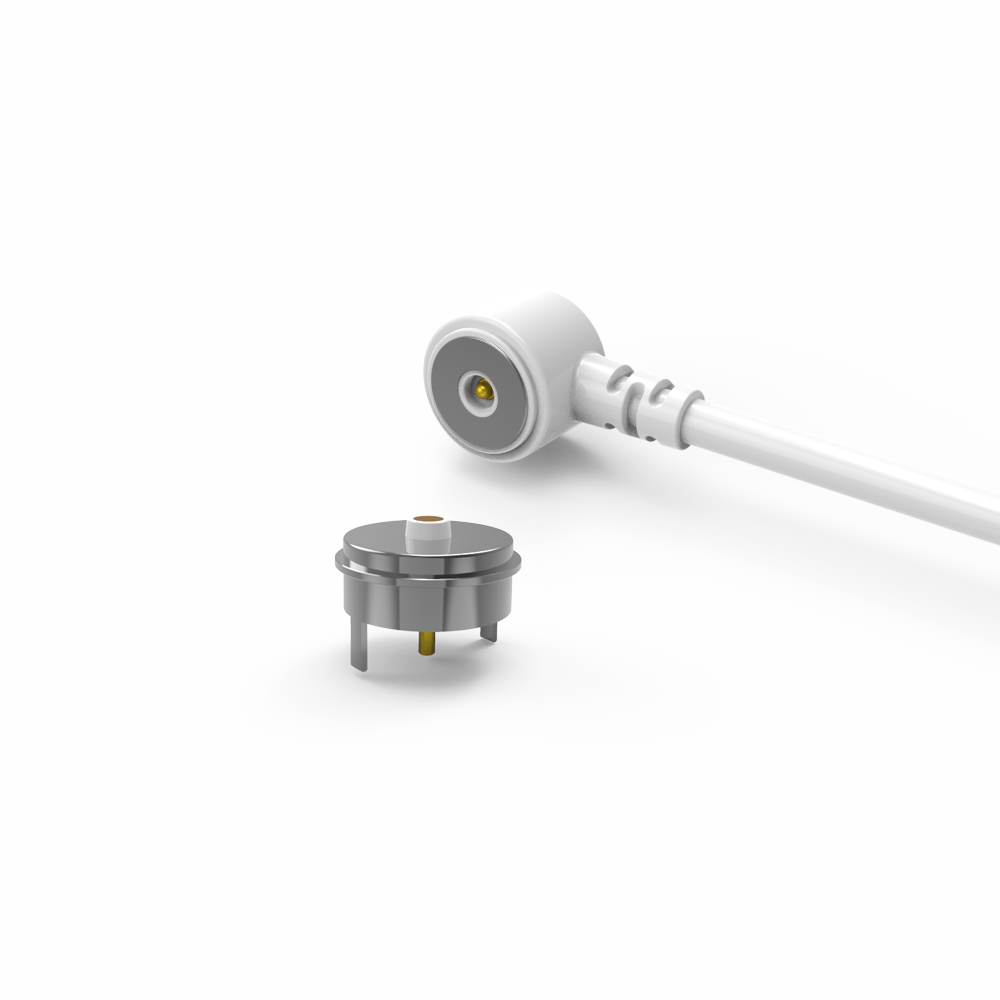

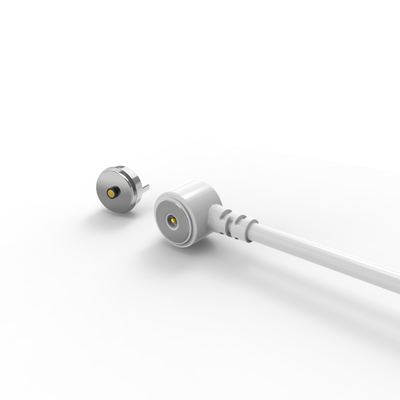

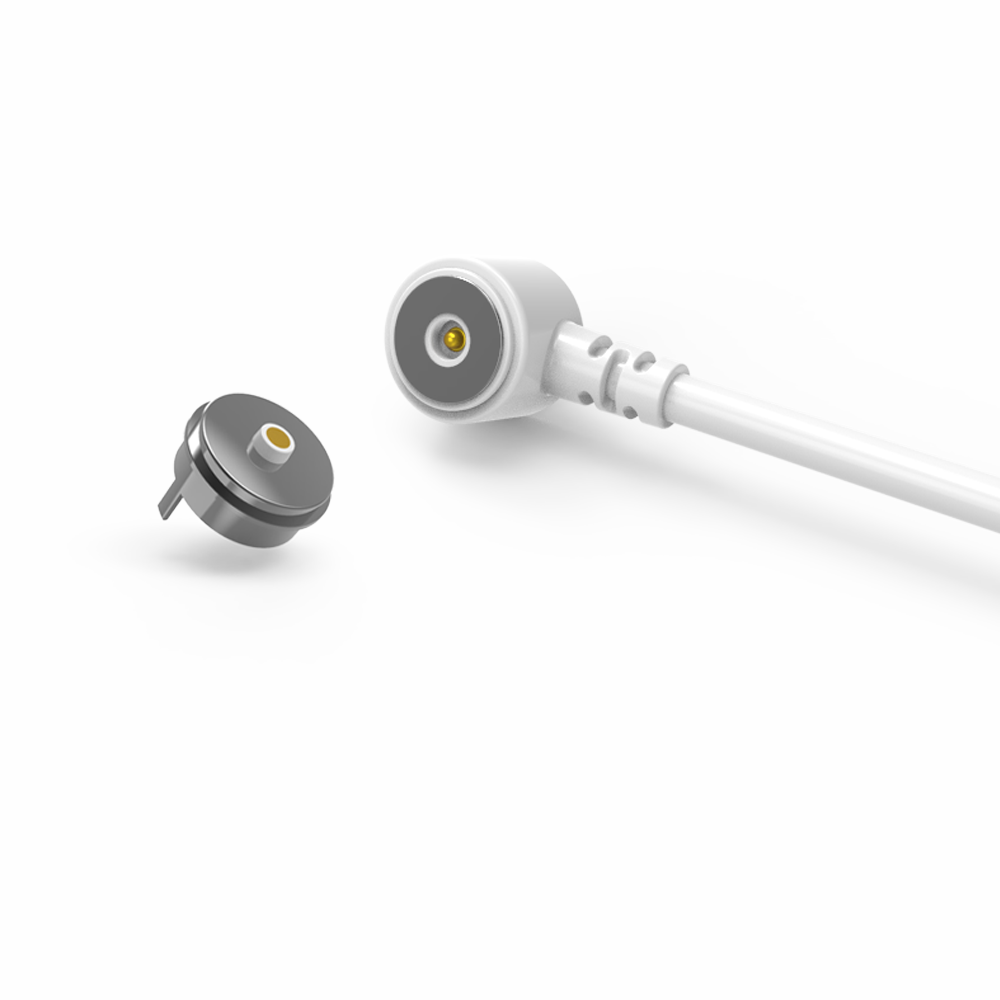

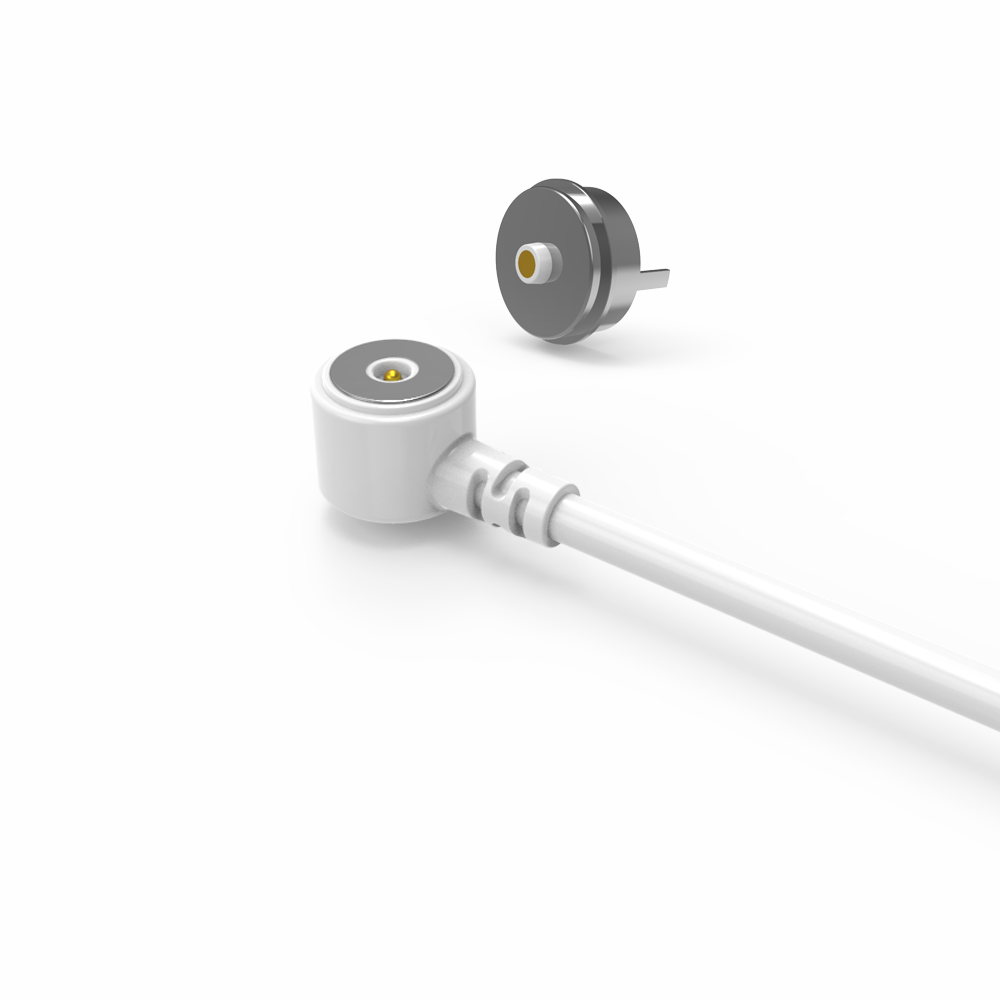

Konektor kabel pin pogo magnetik pria dan wanita putih untuk strip LED

Konektor kabel pin pogo magnetik pria dan wanita  untuk strip LED.

UPE: Produsen Profesional Konektor Magnetik & Konektor Kabel Magnetik Berkinerja Tinggi

UPE mengkhususkan diri dalam desain dan manufaktur konektor magnetik premium dan konektor kabel pengisi daya magnetik. Produk kami direkayasa untuk keandalan dan keamanan, menampilkan:

.Daya Tahan Luar Biasa: Peringkat siklus hidup tinggi untuk kinerja tahan lama.

.Peningkatan Keamanan: Perlindungan hubung singkat bawaan.

.Magnetisme Kuat & Aman: Memastikan koneksi yang andal yang terlepas dengan aman saat dibutuhkan.

.Komitmen terhadap Inovasi: Kami terus berfokus pada pengembangan solusi konektor canggih dan berkinerja tinggi.

 Perhatian:
1.Magnet menggunakan bahan NdFeB, itu dapat menjaga gaya magnet selamanya (kecuali suhu tinggi, rusak, koneksi kutub yang sama)

2.Magnet ada gangguan medan magnet

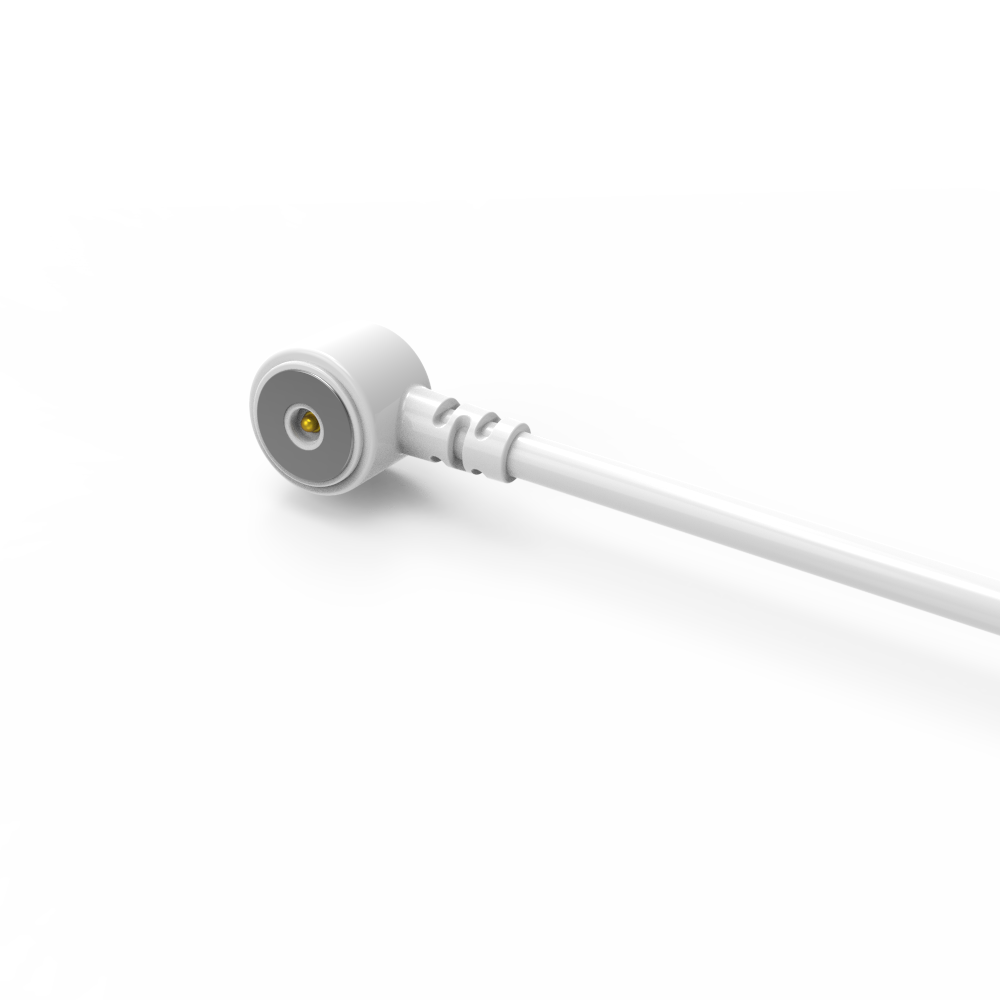

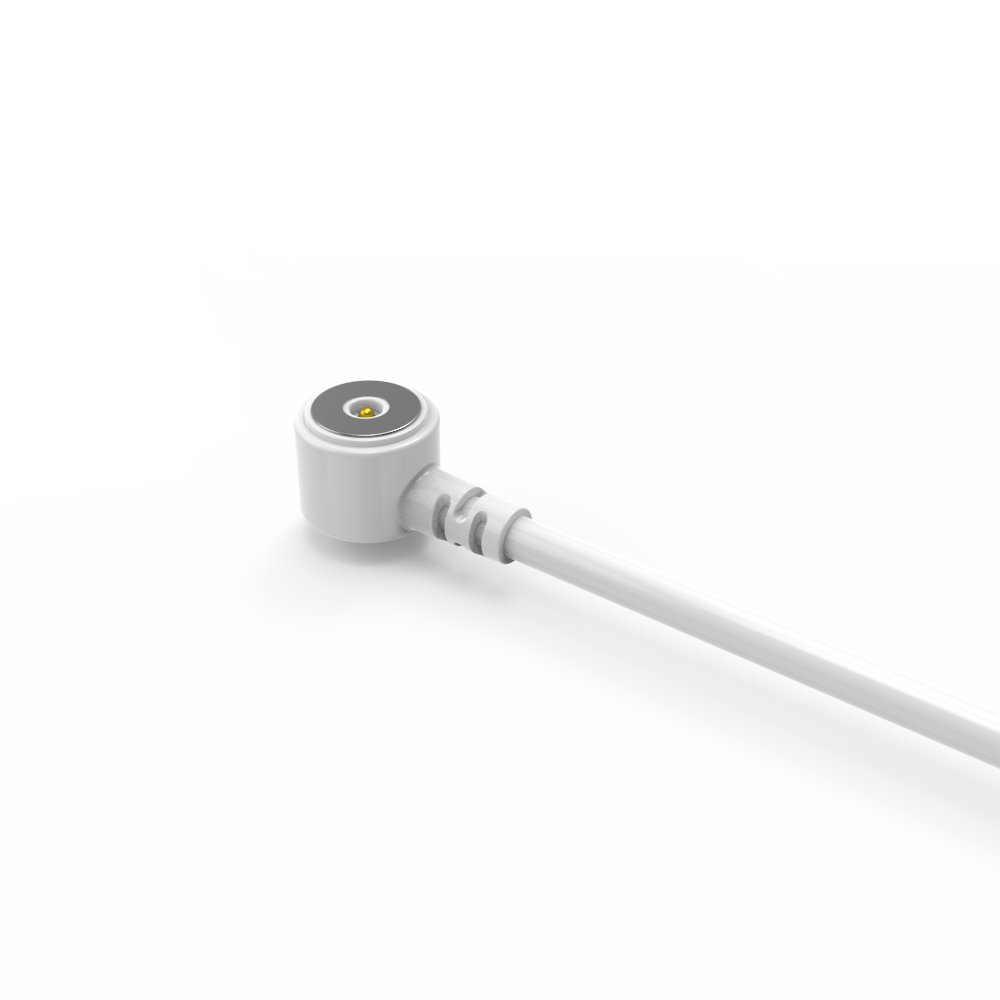

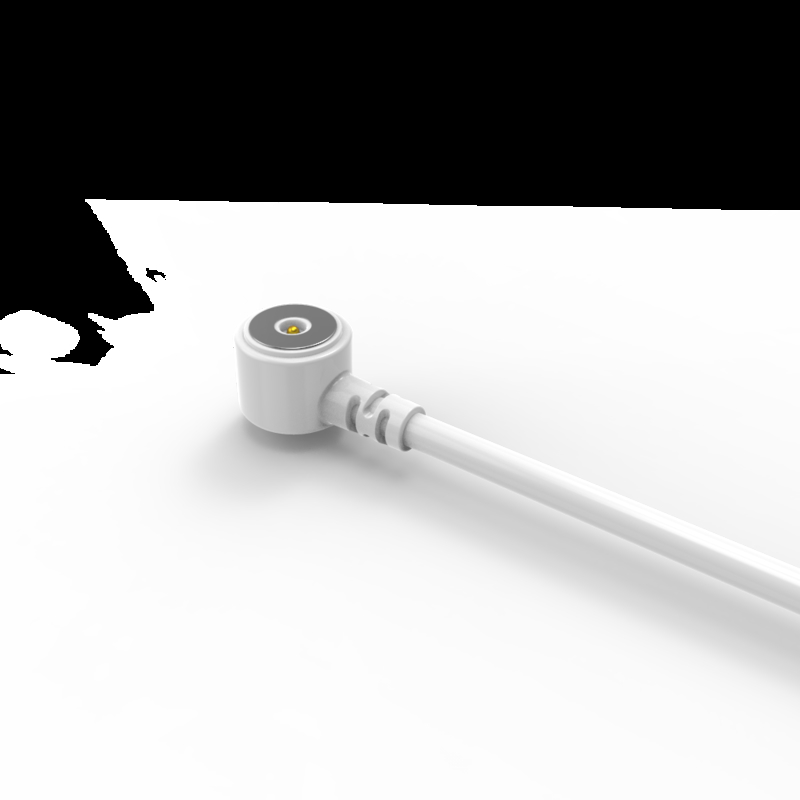

Konektor kabel magnetik pria:

...Bahan:
Pin Pogo: Kuningan (Plunger&Barrel plating 5U" Min Au lebih dari 60~100U"Ni);
Rumah: Putih LCP+30%GF UL94 V-0;
Magnet:NdFeB N52 Plating Ni;
Kabel:Putih OD 3.5*2C(TC65*0.08),
Jaket Kawat: Putih TPE 90A .
Jaket Konektor: Putih TPE 90A..
...Mekanik:
Gaya pegas: 70g±20g, pada langkah kerja 1.0mm.
Langkah penuh: 1.2mm.
Masa pakai mekanis:10000 siklus Min..
...Listrik:
Tegangan:12 V.
Arus: 3A.
Resistansi kontak:50mΩMaks (PIN).
Tes terbuka dan pendek 100%.
...Produk yang sesuai dengan ROHS atau REACH.
...Uji semprotan garam:48 H.

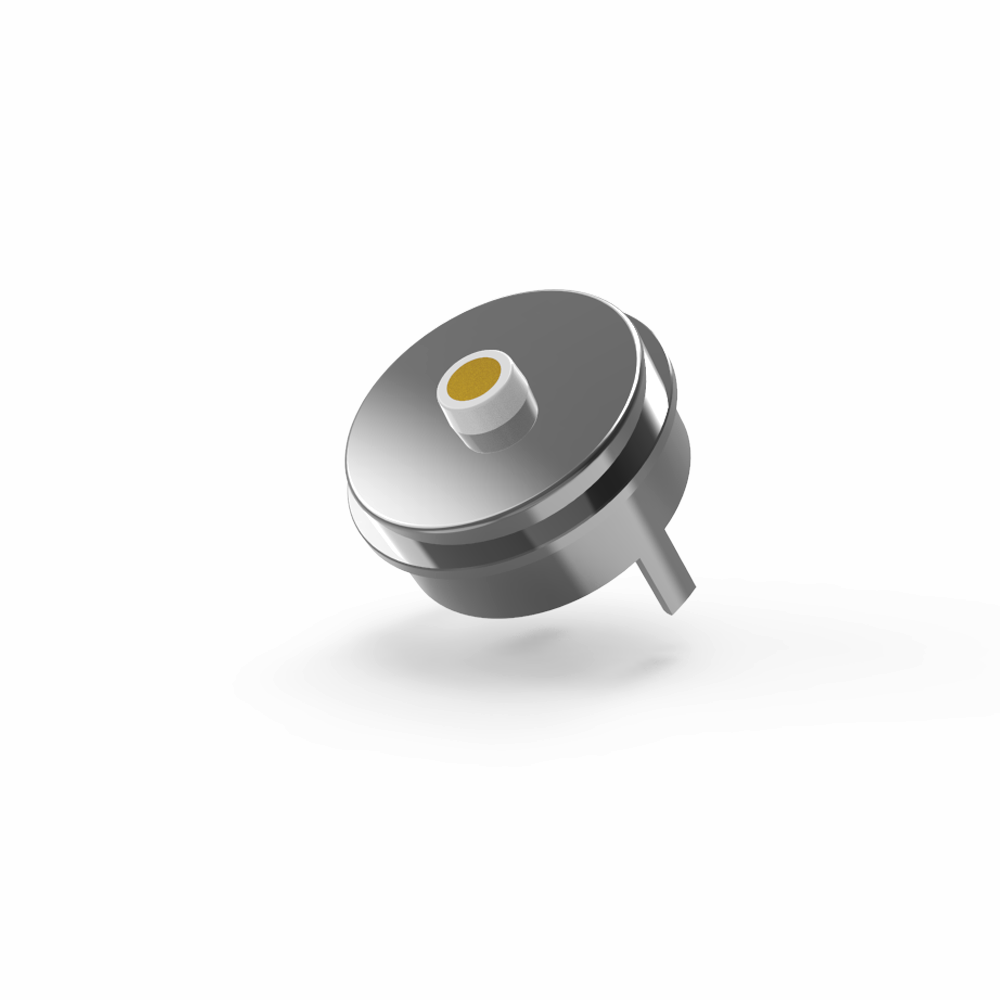

Konektor magnetik wanita:

..Bahan :
PINr:Bebas timah C6801, plating 5U" Min Au lebih dari 60~100U"Ni;
Rumah: Putih LCP+30%GF UL94 V-0;
Cangkang: Bebas timah C6801 Plating Ni;
Magnet: NdFeB N52 Plating Ni
....Listrik:
Tegangan:12.0 V.
Arus: 5.0A.
Resistansi kontak:50mΩMaks (PIN).
Tes terbuka dan pendek 100%.
...Produk yang sesuai dengan ROHS atau REACH.
...Uji semprotan garam:48H.
… Deskripsi aplikasi produk (tidak terbatas pada berikut ini):
1.Papan PCB pengelasan plug-in;
2.Membentuk dan mengkapsulasi setelah mengelas kabel;
3.Terminal transfer papan PCB itu dapat ditambahkan;
4.Molding injection molding dari cetakan yang dapat disematkan;
5.Kabel dapat diikat secara langsung.

Parameter Konektor Kabel Magnetik 2Pin Melingkar:

Gambar Teknis Konektor Kabel Magnetik Pria 2Pin Melingkar

Gambar Teknis Konektor Magnetik Wanita 2Pin Melingkar

ReTata letak pcb yang direkomendasikan

Keunggulan Konektor Magnetik:

●Desain manusiawi dari pengalaman koneksi adsorpsi otomatis;

●Anti-jatuh yang manusiawi: mudah dilepas dari antarmuka pengisian daya, dan tidak mudah melepas perangkat;

●Waktu hidup: hingga 100.000-200.000 siklus;

●Desain tahan air: ujung wanita perangkat dapat tahan debu dan tahan air (IPX8);

●Waktu pengisian cepat: desain konektor magnet 5A-10A tahan terhadap transmisi arus besar;

●Penampilan konektor magnetik dapat disesuaikan dengan desain perangkat aplikasi pelanggan;

●Desain struktur anti-hubung singkat produk dan tanpa cela;

●Mewujudkan transmisi sinyal frekuensi tinggi, dapat menggantikan fungsi USB2.0 HDMI 1.3 transmisi sinyal Video&Audio tradisional

●Konektor wanita hemat-ruang dan adaptor PCB dapat mencapai koneksi jenis pogo dan kabel patch SMT DIP

●Tingkat ketahanan korosi yang sangat baik (48H-120H) memenuhi persyaratan untuk digunakan di lingkungan yang keras

●Antarmuka yang dapat diperluas yang sangat baik, yang dapat menerapkan (Sinyal Daya, Video Audio, Jack, Dll.)

●Waktu pengembangan singkat, biaya pembuatan cetakan rendah, dan cocok untuk kustomisasi

Aplikasi produk:

1.Dirgantara, perangkat medis, elektronik on-board otomotif, peralatan rumah tangga kecil, peralatan industri otomatis, peralatan komunikasi data, peralatan inspeksi industri, perangkat nirkabel, kendaraan cerdas bergerak jalur
2: Perangkat realitas virtual (VR), perangkat kendaraan udara tak berawak, perangkat robot cerdas
3: Produk yang dapat dikenakan pintar, produk penentuan posisi pintar (jam tangan pintar anak-anak, gelang pintar, ponsel yang dapat dikenakan, headphone Bluetooth, dll.)
4: Perangkat rumah pintar, perangkat terminal genggam pintar, peralatan sanitasi pintar, peralatan olahraga luar ruangan pintar, perangkat fisioterapi dan kecantikan pintar
5: Elektronik konsumen, peralatan rumah tangga kecil (printer, ponsel pintar, komputer, kamera, peralatan audio-visual, PDA)

Mengapa memilih kami?

1. Tim R&D memiliki kemampuan desain dan pengembangan independen, dapat disesuaikan dengan pengembangan produk; Anda hanya memiliki ID, kami akan melakukan sisanya untuk Anda, pengembangan gratis, waktu R&D 3-5 hari kerja.

2. Proyek produk dari pilihan multi-program, bulat, persegi, persegi panjang, koneksi berbentuk dengan penggunaan cara yang fleksibel untuk mencapai penampilan yang indah, menghemat ruang, mudah dicolokkan, gaya magnet dapat mencapai 1N hingga 30N.

3. Cara koneksi: magnet ke magnet, magnet ke paduan, magnet ke lembaran besi dan sebagainya, untuk memenuhi struktur dan aplikasi yang berbeda, hindari gangguan medan magnet, gunakan magnet NdFeB, itu dapat menjaga gaya magnet selamanya.

Cara memesan konektor kabel magnetik

Langkah 1: Kirimkan Persyaratan Anda
Berikan detail utama ini:

✅Jenis Konektor: mis., Hanya Pengisian Daya, Data+Daya (USB-C/HDMI), Pin Pogo, Hibrida

✅Kuantitas: Perkiraan volume tahunan (misalnya, 50K unit/tahun)

✅Kebutuhan Kustomisasi:
.Bentuk/ukuran (misalnya, melingkar Ø5mm, bersudut siku-siku)
.Peringkat arus (misalnya, pengisian cepat 8A)

.Peringkat IP (misalnya, tahan air IPX8)

.Jenis sinyal (misalnya, daya USB 2.0 + 12V)
Estetika (warna, branding, hasil akhir permukaan)

✅Spesifikasi Teknis: Tegangan pengoperasian, siklus kawin, rentang suhu pengoperasian

Langkah 2: Penawaran & Perjanjian
UPE menyediakan:
.Harga satuan (diskon volume untuk pesanan 5K+)
.Waktu tunggu (pembuatan prototipe + produksi massal)
.Ketentuan pembayaran (misalnya, deposit 50%, 50% pra-pengiriman)

Finalisasi: MOQ, jadwal pengiriman, pengemasan

Langkah 3: Konfirmasi Pesanan & Bayar
Tanda tangani PO atau perjanjian pesanan formal

Bayar dengan aman melalui:
.Transfer Bank (SWIFT/TT)
.PayPal
.Letter of Credit (untuk pesanan massal)

Langkah 4: Produksi & Pengiriman
✅Pembuatan Prototipe: 5-7 hari (persetujuan sampel sebelum produksi massal)

✅Produksi Massal: 15-20 hari (penyesuaian yang fleksibel)

Pengiriman:
.EXW
.Logistik yang dapat dilacak (DHL, FedEx, pengiriman laut)

Langkah 5: Jaminan Kualitas
✅Pra-pengiriman: UPE menyediakan laporan QC (pengujian IP, pemeriksaan kontinuitas)

✅Pasca-pengiriman: Periksa untuk:
.Akurasi dimensi
.Kinerja sinyal/daya
.Konsistensi hasil akhir
