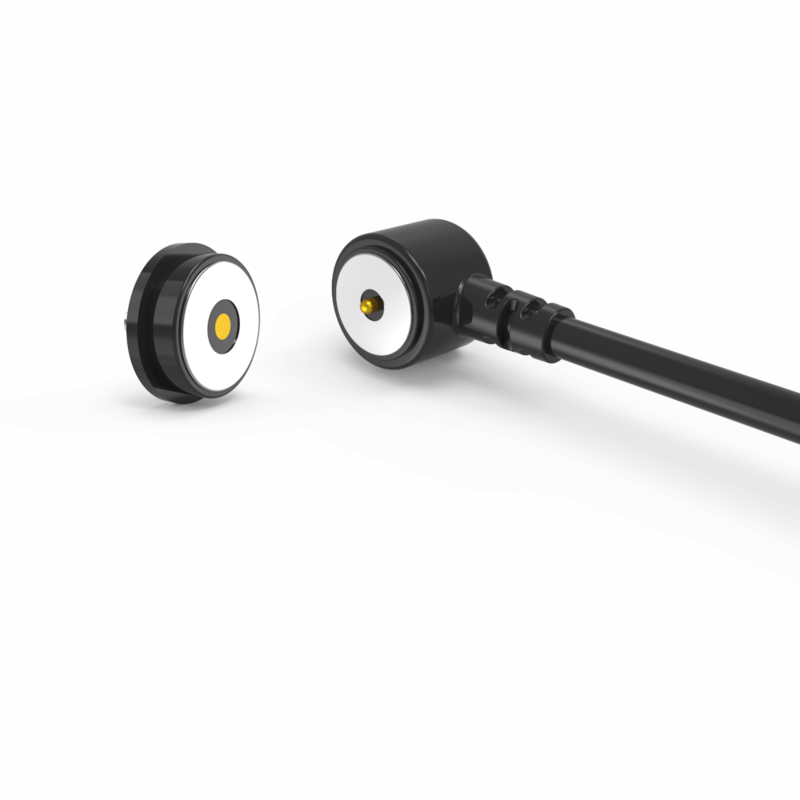

Konektor kabel magnetik bulat hitam laki-laki dan perempuan untuk strip aset

Konektor kabel magnetik pria dan wanita bundar hitam untuk pengupasan aset, konektor kabel magnetik memiliki keunggulan adsorpsi otomatis, mudah dioperasikan. Pin pogo memiliki konduktivitas listrik yang baik, tidak mudah berkarat di lingkungan yang parah.

UPE adalah konektor magnetik ODM/OEM profesional dan konektor kabel magnetik, menyediakan solusi pengisian daya magnetik untuk pelanggan, waktu pengembangan singkat dan cetakan biaya rendah untuk kustomisasi.

Tim desain profesional internal dan bengkel mesin canggih. Kami dapat bekerja sama untuk mengembangkan produk yang Anda butuhkan.

Mesin otomatis canggih, sistem kontrol proses yang ketat. Kami dapat memproduksi semua terminal Listrik di luar permintaan Anda.

Konektor kabel magnetik pria:

...Material:
Pin Pogo: Kuningan (Plunger & Barrel pelapisan 5U" Min Au lebih dari 60~100U"Ni);
Rumah: hitam HTN+30%GF/LCP UL94 V-0;
Magnet: NdFeB N52 Pelapisan Ni;
Kabel: hitam OD 3.5*2C(TC65*0.08),
Jaket Kawat: hitam TPE 90A .
Jaket Konektor: hitam TPE 90A..
...Mekanik:
Gaya pegas: 70g±20g, pada langkah kerja 1.0mm.
Langkah penuh: 1.2mm.
Umur mekanis: 10000 siklus Min..
...Listrik:
Tegangan: 12 V.
Arus: 3A.
Resistansi kontak: 50mΩMaks (PIN).
Tes terbuka dan pendek 100%.
...Produk yang sesuai dengan ROHS atau REACH.
...Uji semprotan garam: 48 H.

Konektor magnetik wanita:

..Material :
PINr: Bebas timah C6801, pelapisan 5U" Min Au lebih dari 60~100U"Ni;
Rumah: Hitam HTN+30%GF UL94 V-0 ;
Cangkang: Bebas timah C6801 Pelapisan Ni;
Magnet: NdFeB N52 Pelapisan Ni
....Listrik:
Tegangan: 12.0 V.
Arus: 3.0A.
Resistansi kontak: 50mΩMaks (PIN).
Tes terbuka dan pendek 100%.
...Produk yang sesuai dengan ROHS atau REACH.
...Uji semprotan garam: 48H.
… Deskripsi aplikasi produk (tidak terbatas pada berikut):
1. Papan PCB las pasang-masuk;
2. Membentuk dan mengkapsulasi setelah mengelas kabel;
3. Terminal transfer dari papan PCB itu dapat ditambahkan;
4. Cetakan injeksi Mlding dari cetakan yang dapat disematkan;
5. Kabel dapat diikat secara langsung.

 Perhatian:
1. Magnet menggunakan bahan NdFeB, itu dapat menjaga gaya magnet selamanya (kecuali suhu tinggi, rusak, koneksi kutub yang sama)

2. Magnet ada gangguan medan magnet

3. Dapat merancang perlindungan hubung singkat

Bagaimana Cara Kerja Konektor Magnetik?

.Kedua sisi terhubung secara magnetis saat ditempatkan berdekatan satu sama lain
.Lampu di bagian belakang steker menunjukkan daya mengalir
.Ketika sisi-sisinya ditarik terpisah, aliran daya berhenti seketika
.Mereka menghindari hubung singkat karena konektor saling menolak, dan jika mereka menariknya berada di bagian yang terisolasi (karena kedua konektor membebaskan kutub magnet yang sama)

Parameter Konektor Kabel Magnetik 2Pin Melingkar:

Gambar Teknis Konektor Kabel Magnetik Pria 2Pin Melingkar

Gambar Teknis Konektor Magnetik Wanita 2Pin Melingkar

ReTata letak pcb yang direkomendasikan

Keuntungan Konektor Magnetik:

1. Pengalaman Pengguna yang Mudah

.Adsorpsi Otomatis: Terhubung dengan mudah dengan tindakan "snap" sederhana – tidak perlu penyelarasan yang tepat.

.Keamanan Anti-Jatuh: Melepaskan dengan bersih di bawah tegangan (misalnya, tersandung kabel), melindungi perangkat dari kerusakan.

2. Daya Tahan Luar Biasa

.Umur Siklus Tinggi: Dinilai untuk 100.000–200.000 siklus sambung/putus – jauh melebihi konektor standar.

.Desain yang Kuat: Struktur yang diperkuat tahan terhadap tekanan fisik dan penggunaan yang sering.

3. Ketahanan Lingkungan

.IPX8 Waterproofing: Port sisi perangkat (wanita) tahan terhadap perendaman (ideal untuk perangkat yang dapat dikenakan, peralatan medis, perangkat luar ruangan).

.Ketahanan Debu: Desain tertutup mencegah masuknya partikel.

4. Pengiriman Daya Berkinerja Tinggi

.Dukungan Pengisian Cepat: Menangani arus 5A–10A, memungkinkan pengisian daya cepat untuk perangkat yang haus daya.

.Resistansi Rendah: Dioptimalkan untuk transmisi arus tinggi yang efisien dengan kehilangan energi minimal.

5. Fleksibilitas Desain

.Estetika yang Dapat Disesuaikan: Bentuk, warna, dan branding yang disesuaikan agar sesuai dengan perangkat host (misalnya, perangkat yang dapat dikenakan, gadget IoT).

.Adaptasi Faktor Bentuk: Dapat dirancang untuk profil ultra-tipis atau penutup khusus.

6. Keamanan yang Ditingkatkan

.Anti-Hubung Singkat: Perlindungan bawaan terhadap hubung singkat yang tidak disengaja selama koneksi/kesalahan penyelarasan.

.Polaritas yang Aman: Desain fisik mencegah penyisipan yang salah (perlindungan polaritas terbalik).

7. Kemampuan Sinyal Tingkat Lanjut

.Data Kecepatan Tinggi: Mendukung USB 2.0, HDMI 1.3, sinyal audio/video – menggantikan port tradisional tanpa mengorbankan fungsi.

.Integritas Sinyal: Mempertahankan transmisi yang stabil untuk video/audio bahkan dengan seringnya pemutusan.

Area aplikasi produk adalah:

.Perangkat yang dapat dikenakan (jam tangan pintar, pelacak hewan peliharaan, gelang pintar) pengisian daya/kabel
.Laptop, PC tablet, PDA, terminal data genggam;
.Peralatan medis, perangkat nirkabel, peralatan komunikasi data, telekomunikasi peralatan, peralatan otomatisasi dan industri;
.Penerbangan, dirgantara, komunikasi militer dan elektronik militer
.Mobil, navigasi mobil, penguji dan peralatan pengukuran

Keuntungan Kami:
Solusi yang Disesuaikan – Tim teknik ahli kami berspesialisasi dalam konektor POGO PIN, konektor pengisian daya magnetik, dan konektor tahan air industri, menawarkan dukungan desain cepat dan siklus pengembangan yang singkat
Pembuatan Prototipe Cepat – Perputaran sampel cepat untuk memenuhi permintaan mendesak
Kualitas & Keandalan yang Stabil – Kinerja yang konsisten untuk produk yang aman dan dapat diandalkan.
Solusi Hemat Biaya & Layanan Luar Biasa – Solusi bernilai tinggi yang disesuaikan dengan kebutuhan pelanggan.
Kami berkomitmen untuk menyediakan produk yang aman, dapat dipercaya, dan berkualitas tinggi yang melebihi harapan pelanggan.

Kualitas, integritas, dan layanan unggul adalah prinsip inti yang kami tegakkan dengan teguh. Kami dengan tulus berharap dapat berkolaborasi dengan lebih banyak mitra untuk tumbuh dan sukses bersama

Cara Memesan Konektor Kabel Magnetik dari UPE

Langkah 1: Kirimkan Persyaratan Anda
Berikan detail utama ini:

✅Jenis Konektor: mis., Hanya Pengisian Daya, Data+Daya (USB-C/HDMI), Pin Pogo, Hibrida

✅Kuantitas: Perkiraan volume tahunan (misalnya, 50K unit/tahun)

✅Kebutuhan Kustomisasi:
.Bentuk/ukuran (misalnya, melingkar Ø5mm, bersudut siku-siku)
.Peringkat arus (misalnya, pengisian cepat 8A)

.Peringkat IP (misalnya, IPX8 tahan air)

.Jenis sinyal (misalnya, USB 2.0 + daya 12V)
Estetika (warna, branding, hasil akhir permukaan)

✅Spesifikasi Teknis: Tegangan operasi, siklus kawin, rentang suhu operasi

Langkah 2: Penawaran & Perjanjian
UPE menyediakan:
.Harga satuan (diskon volume untuk pesanan 5K+)
.Waktu tunggu (pembuatan prototipe + produksi massal)
.Ketentuan pembayaran (misalnya, deposit 50%, 50% pra-pengiriman)

Finalisasi: MOQ, jadwal pengiriman, pengemasan

Langkah 3: Konfirmasi Pesanan & Bayar
Tanda tangani PO atau perjanjian pesanan formal

Bayar dengan aman melalui:
.Transfer Bank (SWIFT/TT)
.PayPal
.Letter of Credit (untuk pesanan massal)

Langkah 4: Produksi & Pengiriman
✅Pembuatan Prototipe: 5-7 hari (persetujuan sampel sebelum produksi massal)

✅Produksi Massal: 15-20 hari (skala fleksibel)

Pengiriman:
.EXW
.Logistik yang dapat dilacak (DHL, FedEx, pengiriman laut)

Langkah 5: Jaminan Kualitas
✅Pra-pengiriman: UPE menyediakan laporan QC (pengujian IP, pemeriksaan kontinuitas)

✅Pasca-pengiriman: Periksa untuk:
.Akurasi dimensi
.Kinerja sinyal/daya
.Konsistensi hasil akhir

Jangka Waktu Pembayaran:

Deposit 50% (Dibayar di muka): Mencakup biaya produksi (bahan, tenaga kerja).

Saldo 50% (Dibayar sebelum pengiriman): Memastikan kontrol kualitas dan komitmen dari kedua belah pihak.

Metode pembayaran:

T/T (Transfer Bank),PayPal ,Bank OCBC

Rekomendasi:

Gunakan PayPal untuk sampel (lebih aman).

Gunakan T/T untuk pesanan massal (biaya lebih rendah).

Pengiriman

Pertanyaan apa pun, silakan kirim ke union@upetech.net
