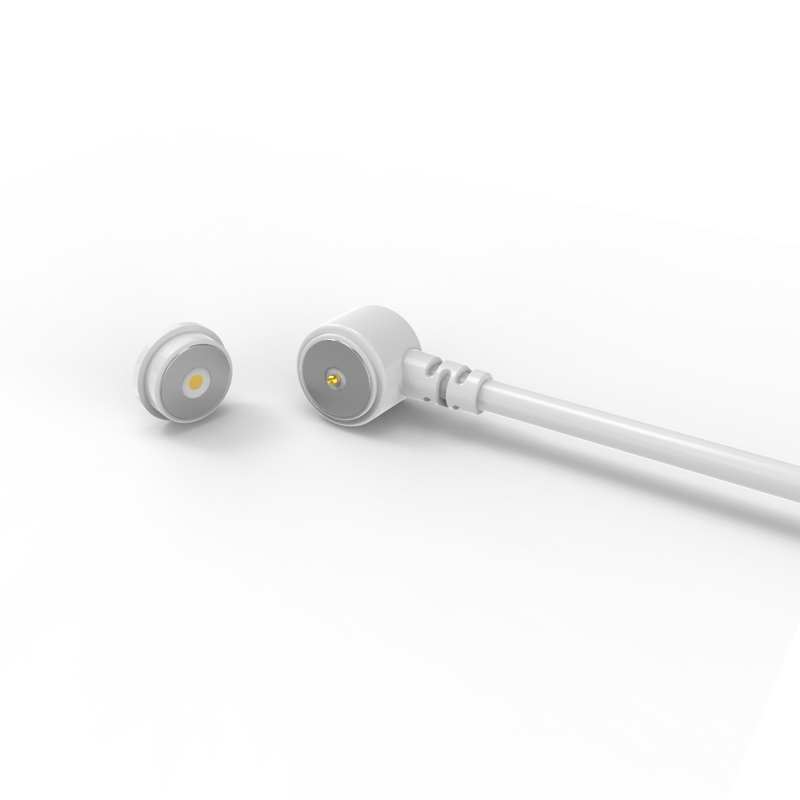

Konektor kabel pengisi daya pogo pin magnetik pria dan wanita bulat

 Konektor kabel pengisi daya pin pogo magnetik pria dan wanita bundar, konektor kabel magnetik memiliki keunggulan adsorpsi otomatis, mudah dioperasikan. Pin pogo memiliki konduktivitas listrik yang baik, tidak mudah berkarat di lingkungan yang parah.

Union Precision Electronics Co., Ltd. adalah produsen profesional yang mengkhususkan diri dalam R&D dan produksi komponen konektor.

Sebagai perusahaan terkemuka di industri konektor China, kami fokus pada penyediaan solusi yang kompetitif, termasuk konektor pin pogo,

konektor magnetik dan konektor tahan air industri.

Produk kami banyak digunakan di berbagai industri, seperti:

Telekomunikasi,Perangkat Medis,Aerospace&Aviation,Otomotif,Peralatan Nirkabel,

Teknologi yang Dapat Dipakai,Peralatan Pengujian Industri (misalnya, smartphone, TV, tablet, konsol game, perangkat pembelajaran, dll.)

Periferal Komputer Dengan kehadiran global yang kuat, produk kami terutama diekspor ke Eropa,

Amerika Serikat, Kanada, dan wilayah maju di seluruh Asia.

UPE dilengkapi dengan teknologi canggih dan teknik produksi modern. Kami bersertifikasi ISO9001 dan ISO14001, memastikan bahwa semua produk kami mematuhi standar lingkungan EU RoHS.

Konektor kabel magnetik pria:

...Material:
Pin Pogo: Kuningan (Plunger&Barrel plating 5U" Min Au lebih dari 60~100U"Ni);
Rumah: LCP Putih+30%GF/LCP UL94 V-0;
Magnet:NdFeB N52 Plating Ni;
Kabel: Putih OD 3.5*2C(TC65*0.08),
Jaket Kawat: Putih TPE 80A .
Jaket Konektor: Putih TPE 80A..
...Mekanik:
Gaya pegas: 70g±20g, pada langkah kerja 1.0mm.
Langkah penuh:1.2mm.
Masa pakai mekanis:10000 siklus Min..
...Listrik:
Tegangan:12 V.
Arus: 3A.
Resistansi kontak:50mΩMaks (PIN).
Tes terbuka dan pendek 100%.
...Produk yang sesuai dengan ROHS atau REACH.
...Uji semprotan garam: 48 H.

Konektor magnetik wanita:

..Material :
PINr:Bebas timbal C6801, plating 5U" Min Au lebih dari 60~100U"Ni;
Rumah: Putih LCP+30%GF UL94 V-0 ;
Cangkang: Bebas timbal C6801 Plating Ni;
Magnet: NdFeB N52 Plating Ni
....Listrik:
Tegangan:12.0 V.
Arus: 3.0A.
Resistansi kontak:50mΩMaks (PIN).
Tes terbuka dan pendek 100%.
...Produk yang sesuai dengan ROHS atau REACH.
...Uji semprotan garam:48H.
… Deskripsi aplikasi produk (tidak terbatas pada berikut ini):
1.Papan PCB pengelasan plug-in;
2.Membentuk dan mengkapsulasi setelah mengelas kabel;
3.Terminal transfer dari papan PCB itu dapat ditambahkan;
4.Molding injection molding dari cetakan yang dapat disematkan;
5.Kabel dapat diikat secara langsung.

 Perhatian:
1.Magnet menggunakan bahan NdFeB, itu dapat menjaga gaya magnet selamanya (kecuali suhu tinggi, rusak, koneksi kutub yang sama)

2.Magnet ada gangguan medan magnet

3.Dapat merancang perlindungan hubung singkat

Bagaimana Cara Kerja Konektor Magnetik?

.Kedua sisi terhubung secara magnetis saat ditempatkan berdekatan satu sama lain
.Lampu di bagian belakang steker menunjukkan daya mengalir
.Saat sisi-sisinya ditarik terpisah, aliran daya berhenti seketika
.Mereka menghindari hubung singkat karena konektor saling menolak, dan jika mereka menarik, itu ada di bagian yang terisolasi (karena kedua konektor membebaskan kutub magnet yang sama)

Parameter Konektor Kabel Magnetik 2Pin Melingkar:

Gambar Teknis Konektor Kabel Magnetik Pria 2Pin Melingkar

Gambar Teknis Konektor Magnetik Wanita 2Pin Melingkar

ReTata letak pcb yang direkomendasikan

Keunggulan Konektor Magnetik:

.Desain manusiawi pengalaman koneksi adsorpsi otomatis; Pengoperasian yang mudah
.Menggunakan antarmuka magnetik untuk melepaskan perangkat lebih mudah
.Beroperasi dalam siklus hidup yang panjang. Mendukung 100.000-200.000 kali waktu pemasangan kembali
.Mendukung arus tinggi (5A-10A), pengisian daya lebih cepat, dengan waktu pengoperasian yang lebih sedikit
.Peringkat korosi yang sangat baik (48H-120H) memenuhi lingkungan yang keras
.Antarmuka skalabilitas yang sangat baik, Dapat dicapai
