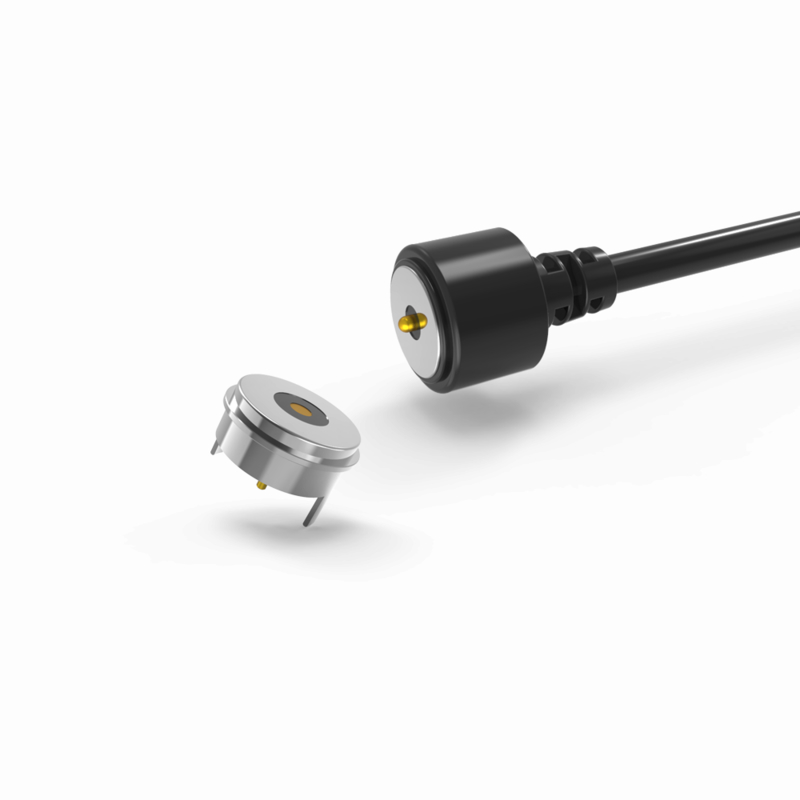

Pembuatan konektor kabel magnetik berkualitas tinggi untuk peralatan rumah tangga

Manufaktur konektor kabel magnetik berkualitas tinggi untuk peralatan rumah tangga, konektor kabel magnetik memiliki keunggulan adsorpsi otomatis, mudah dioperasikan. Pin pogo memiliki konduktivitas listrik yang baik, tidak mudah korosi di lingkungan yang parah.

UPE adalah produsen profesional konektor magnetik yang disesuaikan, desain kami selalu memenuhi kebutuhan pelanggan yang berbeda, konektor magnetik banyak digunakan untuk peralatan Medis, peralatan nirkabel, perangkat Cerdas dan rumah pintar, peralatan komunikasi data, peralatan telekomunikasi, Otomatisasi dan peralatan industri, peralatan audio-visual dan sebagainya.

UPE dilengkapi dengan teknologi canggih dan teknik produksi modern. Kami bersertifikasi ISO9001 dan ISO14001, memastikan bahwa semua produk kami mematuhi standar lingkungan EU RoHS.

Untuk menjamin kualitas unggul, kami mendapatkan bahan baku utama dari Taiwan dan Jepang. Dengan pengalaman produksi selama bertahun-tahun,

sistem manajemen yang efisien, dan tim profesional yang terampil dan berpengalaman, Kami memberikan komponen elektronik berkinerja tinggi dengan harga yang kompetitif.

Konektor kabel magnetik jantan:

...Bahan:
Pin Pogo: Kuningan (Pelapisan Plunger & Barrel 5U" Min Au di atas 60~100U"Ni);
Rumah: hitam HTN+30%GF UL94 V-0;
Magnet: NdFeB N52 Pelapisan Ni;
Kabel: hitam OD 3.5*2C(TC65*0.08),
Jaket Kawat: hitam TPE 80A .
Jaket Konektor: hitam TPE 80A..
...Mekanik:
Gaya pegas: 70g±20g, pada langkah kerja 1.0mm.
Langkah penuh: 1.2mm.
Umur mekanis: 10000 siklus Min..
...Listrik:
Tegangan: 12 V.
Arus: 3A.
Resistansi kontak: 50mΩMaks (PIN).
Uji terbuka dan pendek 100%.
...Produk yang sesuai dengan ROHS atau REACH.
...Uji semprotan garam: 48 H.

Konektor magnetik betina:

..Bahan :
PINr: Bebas timah C6801, pelapisan 5U" Min Au di atas 60~100U"Ni;
Rumah: Hitam HTN+30%GF UL94 V-0 ;
Cangkang: Bebas timah C6801 Pelapisan Ni;
Magnet: NdFeB N52 Pelapisan Ni
....Listrik:
Tegangan: 12.0 V.
Arus: 3.0A.
Resistansi kontak: 50mΩMaks (PIN).
Uji terbuka dan pendek 100%.
...Produk yang sesuai dengan ROHS atau REACH.
...Uji semprotan garam: 48H.
… Deskripsi aplikasi produk (tidak terbatas pada berikut):
1. Papan PCB las colok-masuk;
2. Pembentukan dan enkapsulasi setelah pengelasan kabel;
3. Terminal transfer papan PCB itu dapat ditambahkan;
4. Pencetakan injeksi Mlding dari cetakan yang dapat disematkan;
5. Kabel dapat diikat secara langsung.

 Perhatian:
1. Magnet menggunakan bahan NdFeB, itu dapat menjaga gaya magnet selamanya (kecuali suhu tinggi, rusak, koneksi kutub yang sama)

2. Magnet ada gangguan medan magnet

3. Dapat merancang perlindungan hubung singkat

Bagaimana Cara Kerja Konektor Magnetik?

.Kedua sisi terhubung secara magnetis saat ditempatkan berdekatan satu sama lain
.Lampu di bagian belakang steker menunjukkan daya mengalir
.Saat sisi-sisinya ditarik terpisah, aliran daya berhenti seketika
.Mereka menghindari hubungan pendek karena konektor saling menolak, dan jika mereka menariknya berada di bagian yang terisolasi (karena kedua konektor membebaskan kutub magnet yang sama)

Parameter Konektor Kabel Magnetik 2Pin Melingkar:

Gambar Teknis Konektor Kabel Magnetik Jantan 2Pin Melingkar

Gambar Teknis Konektor Magnetik Betina 2Pin Melingkar

ReTata letak pcb yang direkomendasikan

Keunggulan Konektor Magnetik:

1) Pengalaman koneksi adsorpsi otomatis; Pengoperasian yang mudah;

2) Menggunakan antarmuka magnetik untuk melepaskan perangkat lebih mudah.

3) Siklus hidup tinggi. Mendukung 50.000-300.000 kali pemasangan kembali;

4) Mudah untuk desain tahan air yang disesuaikan, betina dapat mencapai tahan debu dan tahan air (IP68);

5) Mendukung arus tinggi (3A-20A), pengisian ulang lebih cepat;

6) Peringkat korosi yang sangat baik (48H-120H) memenuhi lingkungan yang keras；

7) Bentuk yang disesuaikan agar sesuai dengan bentuk produk yang cocok, tingkatkan nilai jual produk;

8) Penentuan posisi magnet, penggunaan magnet dan struktur untuk perlindungan sirkuit ganda mencapai pembedaan arah (Berorientasi pengguna dan ramah pengguna)

9) Antarmuka skalabilitas yang sangat baik, Dapat dicapai (Jack Daya Sinyal Video Audio Dll);

10) Waktu pengembangan singkat, cetakan biaya rendah untuk kustomisasi;

11) Memberikan transmisi sinyal RF yang andal. Konektor kami adalah USB 2.0

Area aplikasi produk adalah:

1.Perangkat yang dapat dikenakan, peralatan penentu posisi cerdas, gelang pintar anak-anak, jam tangan pintar, ponsel yang dapat dikenakan, headset Bluetooth, dll.) kabel data, kabel pengisi daya, koneksi ujung kawat strip magnetik

2. Peralatan medis, peralatan nirkabel, peralatan komunikasi data, peralatan telekomunikasi, Otomatisasi dan peralatan industri, peralatan audio-visual

3. Penerbangan, elektronik luar angkasa, komunikasi militer

4. Otomotif, navigasi mobil, peralatan uji dan pengukuran

5. Elektronik Konsumen (ponsel, komputer tablet, headset Bluetooth, kamera, jam tangan, produk elektronik konsumen portabel, dan banyak bidang elektronik lainnya.)

Mengapa pelanggan memilih UPE?

1. Layanan kustomisasi profesional

2. Kemampuan produksi sampel yang cepat

3. Sistem kontrol kualitas yang ketat

4. Pemrosesan dengan komponen impor

5. Peralatan uji presisi tinggi

6. Prosedur pengendalian biaya yang wajar

7. Standar lingkungan produk.

Cara Memesan Konektor Kabel Magnetik dari UPE

Langkah 1: Kirimkan Persyaratan Anda
Berikan detail utama ini:

✅Jenis Konektor: mis., Hanya Pengisian Daya, Data+Daya (USB-C/HDMI), Pin Pogo, Hibrida

✅Kuantitas: Perkiraan volume tahunan (misalnya, 50K unit/tahun)

✅Kebutuhan Kustomisasi:
.Bentuk/ukuran (misalnya, melingkar Ø5mm, bersudut siku-siku)
.Peringkat arus (misalnya, pengisian cepat 8A)

.Peringkat IP (misalnya, tahan air IPX8)

.Jenis sinyal (misalnya, USB 2.0 + daya 12V)
Estetika (warna, branding, hasil akhir permukaan)

✅Spesifikasi Teknis: Tegangan pengoperasian, siklus kawin, rentang suhu pengoperasian

Langkah 2: Penawaran & Perjanjian
UPE menyediakan:
.Penetapan harga satuan (diskon volume untuk pesanan 5K+)
.Waktu tunggu (pembuatan prototipe + produksi massal)
.Ketentuan pembayaran (misalnya, deposit 50%, 50% pra-pengiriman)

Finalisasi: MOQ, jadwal pengiriman, pengemasan

Langkah 3: Konfirmasi Pesanan & Bayar
Tanda tangani PO atau perjanjian pesanan formal

Bayar dengan aman melalui:
.Transfer Bank (SWIFT/TT)
.PayPal
.Letter of Credit (untuk pesanan massal)

Langkah 4: Produksi & Pengiriman
✅Pembuatan Prototipe: 5-7 hari (persetujuan sampel sebelum produksi massal)

✅Produksi Massal: 15-20 hari (penyesuaian skala yang fleksibel)

Pengiriman:
.EXW
.Logistik yang dapat dilacak (DHL, FedEx, pengiriman laut)

Langkah 5: Jaminan Kualitas
✅Pra-pengiriman: UPE menyediakan laporan QC (pengujian IP, pemeriksaan kontinuitas)

✅Pasca-pengiriman: Periksa untuk:
.Akurasi dimensi
.Kinerja sinyal/daya
.Konsistensi hasil akhir

Jangka Waktu Pembayaran:

Deposit 50% (Dibayar di muka): Mencakup biaya produksi (bahan, tenaga kerja).

Saldo 50% (Dibayar sebelum pengiriman): Memastikan kontrol kualitas dan komitmen dari kedua belah pihak.

Metode pembayaran:

T/T (Transfer Bank), PayPal, Bank OCBC

Rekomendasi:

Gunakan PayPal untuk sampel (lebih aman).

Gunakan T/T untuk pesanan massal (biaya lebih rendah).
