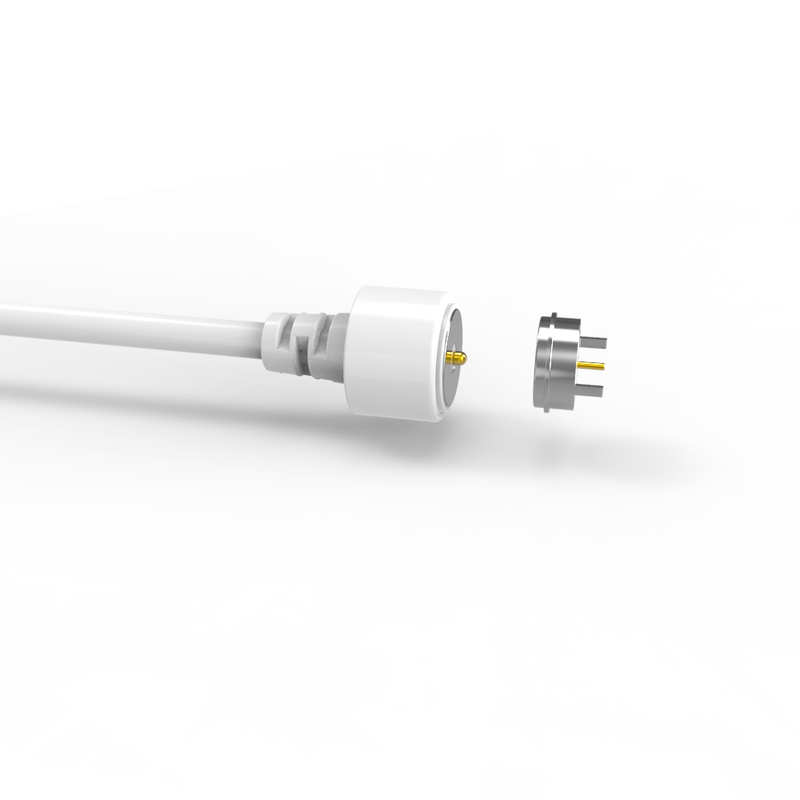

Konektor kabel daya magnetik dc khusus untuk peralatan medis

Konektor kabel daya magnetik dc khusus untuk peralatan medis, konektor kabel magnetik memiliki keunggulan adsorpsi otomatis, mudah dioperasikan. Pin pogo memiliki konduktivitas listrik yang baik, tidak mudah korosi di lingkungan yang parah.

UPE adalah produsen konektor magnetik & konektor kabel magnetik profesional.
Kami memiliki desainer profesional kami sendiri untuk memenuhi kebutuhan Anda dan menyediakan layanan kustomisasi konektor magnetik. Produk dan solusi konektor pin pogo magnetik yang berbeda dapat dirancang sesuai dengan kebutuhan pelanggan yang berbeda.

Kami berkomitmen untuk menyediakan produk yang aman, dapat dipercaya, dan berkualitas tinggi yang melebihi harapan pelanggan.

Kualitas, integritas, dan layanan unggul adalah prinsip inti yang kami tegakkan dengan teguh. Kami dengan tulus berharap dapat berkolaborasi dengan lebih banyak mitra untuk tumbuh dan sukses bersama

Konektor kabel magnetik jantan:

...Material:
Pin Pogo: Kuningan (Plating Plunger & Barrel 5U" Min Au di atas 60~100U"Ni);
Rumah: LCP Putih+30%GF UL94 V-0;
Magnet: NdFeB N52 Plating Ni;
Kabel: Putih OD 3.5*2C(TC65*0.08),
Jaket Kawat: Putih TPE 80A .
Jaket Konektor: Putih TPE 80A..
...Mekanik:
Gaya pegas: 70g±20g, pada langkah kerja 1.0mm.
Langkah penuh: 1.2mm.
Masa pakai mekanis: 10000 siklus Min..
...Listrik:
Tegangan: 12 V.
Arus: 3A.
Resistansi kontak: 50mΩMaks (PIN).
Uji terbuka dan pendek 100%.
...Produk yang sesuai dengan ROHS atau REACH.
...Uji semprotan garam: 48 H.

Konektor magnetik betina:

..Material :
PINr: Bebas timah C6801, pelapisan 5U" Min Au di atas 60~100U"Ni;
Rumah: Putih LCP+30%GF UL94 V-0 ;
Cangkang: Bebas timah C6801 Plating Ni;
Magnet: NdFeB N52 Plating Ni
....Listrik:
Tegangan: 12.0 V.
Arus: 3.0A.
Resistansi kontak: 50mΩMaks (PIN).
Uji terbuka dan pendek 100%.
...Produk yang sesuai dengan ROHS atau REACH.
...Uji semprotan garam: 48H.
… Deskripsi aplikasi produk (tidak terbatas pada berikut):
1. Papan PCB pengelasan plug-in;
2. Membentuk dan mengkapsulasi setelah mengelas kabel;
3. Terminal transfer papan PCB itu dapat ditambahkan;
4. Mlding cetakan injeksi dari cetakan yang dapat disematkan;
5. Kabel dapat diikat secara langsung.

 Perhatian:
1. Magnet menggunakan bahan NdFeB, dapat menjaga gaya magnet selamanya (kecuali suhu tinggi, rusak, koneksi kutub yang sama)

2. Magnet ada gangguan medan magnet

3. Dapat merancang perlindungan hubung singkat

Bagaimana Cara Kerja Konektor Magnetik?

.Kedua sisi terhubung secara magnetis saat ditempatkan berdekatan satu sama lain
.Lampu di bagian belakang steker menunjukkan daya mengalir
.Ketika sisi-sisinya ditarik terpisah, aliran daya berhenti seketika
.Mereka menghindari korsleting karena konektor saling menolak, dan jika mereka menarik, itu ada di bagian yang terisolasi (karena kedua konektor membebaskan kutub magnet yang sama)

Parameter Konektor Kabel Magnetik 2Pin Melingkar:

Gambar Teknis Konektor Kabel Magnetik Jantan 2Pin Melingkar

Gambar Teknis Konektor Magnetik Betina 2Pin Melingkar

Rekomendasi tata letak pcb

Keuntungan Konektor Magnetik:

1) Pengalaman adsorpsi otomatis terhubung; Pengoperasian yang mudah;

2) Menggunakan antarmuka magnetik untuk melepaskan perangkat lebih mudah.

3) Siklus hidup yang tinggi. Mendukung 50.000-300.000 waktu pemasangan kembali;

4) Mudah untuk merancang tahan air yang disesuaikan, betina dapat mencapai tahan debu dan tahan air (IP68);

5) Mendukung arus tinggi (3A-20A), pengisian ulang lebih cepat;

6) Peringkat korosi yang sangat baik (48H-120H) memenuhi lingkungan yang keras；

7) Bentuk yang disesuaikan agar sesuai dengan bentuk produk yang cocok, tingkatkan nilai jual produk;

8) Penentuan posisi magnet, penggunaan magnet dan struktur untuk perlindungan sirkuit ganda mencapai pembedaan arah (Berorientasi pengguna dan ramah pengguna)

9) Antarmuka skalabilitas yang sangat baik, Dapat dicapai (Jack Daya Sinyal Video Audio Dll);

10) Waktu pengembangan singkat, cetakan biaya rendah untuk kustomisasi;

11) Memberikan transmisi sinyal RF yang andal tinggi. Konektor kami adalah USB 2.0

Area aplikasi produk adalah:

1.Perangkat yang dapat dikenakan, peralatan penentu posisi cerdas, gelang pintar anak-anak, jam tangan pintar, ponsel yang dapat dikenakan, headset Bluetooth, dll.) kabel data, kabel pengisi daya, koneksi ujung kawat strip magnetik

2. Peralatan medis, peralatan nirkabel, peralatan komunikasi data, peralatan telekomunikasi, Otomatisasi dan peralatan industri, peralatan audio-visual

3. Penerbangan, elektronik luar angkasa, komunikasi militer

4. Otomotif, navigasi mobil, peralatan uji dan pengukuran

5. Elektronik Konsumen (ponsel, komputer tablet, headset Bluetooth, kamera, jam tangan, produk elektronik konsumen portabel, dan banyak bidang elektronik lainnya.)

Mengapa pelanggan memilih UNION?

1. Layanan kustomisasi profesional

Produk dan solusi yang berbeda dapat dirancang sesuai dengan kebutuhan pelanggan yang berbeda

2. Kemampuan produksi sampel yang cepat

Sampel produk standar 2-3 hari, sampel kustom baru 7 hari kerja, produk pembukaan cetakan 12 hari

3. Sistem kontrol kualitas yang ketat

Konsep kualitas pertama berjalan melalui seluruh proses produksi dan inspeksi, dan secara ketat mengontrol setiap proses untuk memastikan kualitas kepuasan pelanggan.

4. Pemrosesan dengan komponen impor

Sejumlah kecil poros jarum dibuat dari mesin bubut presisi impor,
dan sebagian besar poros jarum terbuat dari stamping dingin impor untuk stabilitas yang lebih tinggi.

5. Peralatan uji presisi tinggi

Memberikan pengujian yang akurat dan tepat untuk terus meningkatkan kualitas produk

6. Prosedur pengendalian biaya yang wajar

Hemat biaya, hilangkan limbah, optimalkan proses, dan soroti daya saing biaya

7. Standar lingkungan produk .

Produk memenuhi standar EU ROHS dan memenuhi halogen

Cara Memesan Konektor Kabel Magnetik dari UPE

Langkah 1: Kirimkan Persyaratan Anda
Berikan detail utama ini:

✅Jenis Konektor: mis., Hanya Pengisian Daya, Data+Daya (USB-C/HDMI), Pin Pogo, Hibrida

✅Kuantitas: Perkiraan volume tahunan (misalnya, 50K unit/tahun)

✅Kebutuhan Kustomisasi:
.Bentuk/ukuran (misalnya, melingkar Ø5mm, bersudut siku-siku)
.Peringkat arus (misalnya, pengisian cepat 8A)

.Peringkat IP (misalnya, tahan air IPX8)

.Jenis sinyal (misalnya, USB 2.0 + daya 12V)
Estetika (warna, branding, hasil akhir permukaan)

✅Spesifikasi Teknis: Tegangan pengoperasian, siklus kawin, rentang suhu pengoperasian

Langkah 2: Penawaran & Perjanjian
UPE menyediakan:
.Harga satuan (diskon volume untuk pesanan 5K+)
.Waktu tunggu (pembuatan prototipe + produksi massal)
.Ketentuan pembayaran (misalnya, deposit 50%, 50% pra-pengiriman)

Finalisasi: MOQ, jadwal pengiriman, pengemasan

Langkah 3: Konfirmasi Pesanan & Bayar
Tanda tangani PO atau perjanjian pesanan formal

Bayar dengan aman melalui:
.Transfer Bank (SWIFT/TT)
.PayPal
.Letter of Credit (untuk pesanan massal)

Langkah 4: Produksi & Pengiriman
✅Pembuatan Prototipe: 5-7 hari (persetujuan sampel sebelum produksi massal)

✅Produksi Massal: 15-20 hari (skala fleksibel)

Pengiriman:
.EXW
.Logistik yang dapat dilacak (DHL, FedEx, angkutan laut)

Langkah 5: Jaminan Kualitas
✅Pra-pengiriman: UPE menyediakan laporan QC (pengujian IP, pemeriksaan kontinuitas)

✅Pasca-pengiriman: Periksa untuk:
.Akurasi dimensi
.Kinerja sinyal/daya
.Konsistensi akhir

Jangka Waktu Pembayaran:

Deposit 50% (Dibayar di muka): Mencakup biaya produksi (bahan, tenaga kerja).

Saldo 50% (Dibayar sebelum pengiriman): Memastikan kontrol kualitas dan komitmen dari kedua belah pihak.

Metode pembayaran:

T/T (Transfer Bank),PayPal ,Bank OCBC

Rekomendasi:

Gunakan PayPal untuk sampel (lebih aman).

Gunakan T/T untuk pesanan massal (biaya lebih rendah).

Pengiriman

Pertanyaan apa pun, silakan kirim ke union@upetech.net
