PIN POGO

pin pogo berlapis emas tipe sekrup

Semua Kategori

bagian putar presisi

Hubungi kami

Ms. KIKI

union@upetech.net

13434524996

upetech

Hubungi Sekarang

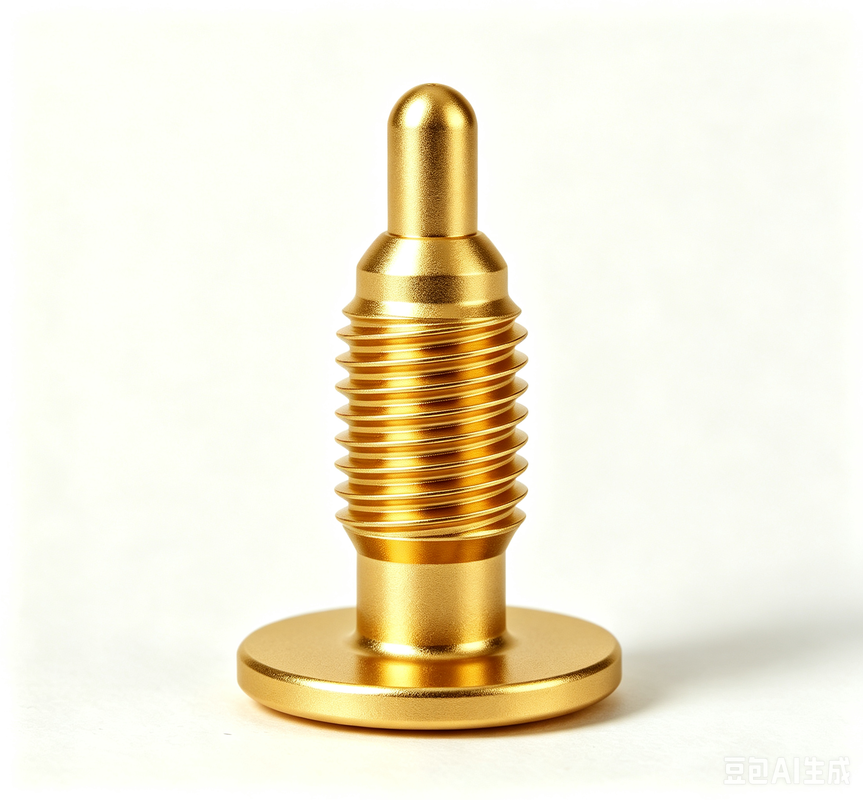

pin pogo berlapis emas tipe sekrup

Nama merek:	UPE
Nomor Model:	Pin Pogo Kepala Ganda
Moq:	10.000
Harga:	$0.1-$0.5
Detail Pengemasan:	tas PE
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

ISO9001

Nama:

pin pogo tipe sekrup

Bahan:

Kuningan C3604, SUS304

Hubungi Resistensi:

50mΩ maks pada ketinggian kerja

Suhu Operasional:

-40 ℃ ~+130 ℃ dalam 24 jam.

Tes semprotan garam:

48 h

Warna:

Kuning

Menyediakan kemampuan:

50kpcs/hari

Menyoroti:

pin pogo berlapis emas tipe sekrup

pin pogo pegas berlapis emas

Penghubung Pin Pogo Plating Emas

Deskripsi produk

Tipe Sekrup Pelapisan Emas Pin Pogo Pegas

Layanan kustomisasi PIN POGO Profesional dengan berbagai bentuk dan struktur kecil yang tersedia. Solusi arus tinggi yang disesuaikan dari 15A hingga 30A. Produk dan solusi pin pogo yang berbeda dirancang sesuai dengan kebutuhan pelanggan.

Apa itu Pin Pogo?

Pin Pogo adalah konektor listrik yang digunakan untuk membuat koneksi sementara antara dua sirkuit. Ini terdiri dari plunger yang didukung pegas di dalam laras, memungkinkan kompresi dan menjaga kontak yang andal saat ditekan pada permukaan konduktif.

Spesifikasi Teknis

Parameter	Spesifikasi
Nama	Pin pogo tipe sekrup
Plunger	Kuningan C3604
Laras	Kuningan C3604
Pegas	SUS304
Kehidupan Mekanis	50.000 siklus Min.
Resistansi Kontak	50mΩ Maks (PIN)
Suhu Operasi	-40℃~+130℃ dalam 24 jam
Ketahanan terhadap Panas Solder	260℃±5℃ 20s±2s
Uji semprot garam	48H
Sertifikasi	Sesuai ROHS atau REACH
Uji	Uji buka dan pendek 100%

Tipe Struktur yang Tersedia

Tinggi total PIN POGO Standar: 2,8mm ~ 11,0mm (tidak termasuk panjang ekor pin pogo DIP)

SMT: Stabilitas yang baik dengan desain dasar datar untuk penyolderan papan PCB yang mudah
DIP: Pin penentu posisi mencegah penyimpangan selama pengelasan PCB
Kepala Ganda: Koneksi papan-ke-papan dua arah yang fleksibel tanpa pengelasan
Sudut Kanan: Ekor bengkok untuk optimasi ruang, dapat disolder dengan kawat
Cangkir Solder: Cocok untuk produk kabel, pengelasan kawat yang mudah
Tipe Sekrup-: Spesifikasi khusus untuk memenuhi kebutuhan pelanggan yang beragam
Tipe satu bagian: Kapasitas arus tinggi dengan persyaratan khusus
Tipe bola bulat: Kemampuan gaya lateral dengan opsi khusus

Pilihan Struktur Internal

Struktur A: Plunger dengan Bevel Miring

Keunggulan: Penggunaan konvensional, impedansi stabil, umur panjang

Aplikasi: Penggunaan Reguler SMT & DIP

Struktur B: Plunger dengan Desain Bor

Keunggulan: Kompresi maksimum dalam ruang terbatas

Aplikasi: Penggunaan Reguler SMT & DIP

Struktur C: Plunger dengan Desain Datar

Keunggulan: Pemesinan mudah untuk struktur yang dibatasi ruang

Aplikasi: Penggunaan Reguler SMT & DIP

Struktur D: Laras dengan Manik-manik Isolasi

Keunggulan: Impedansi stabil, cocok untuk arus di atas 10A

Aplikasi: Penggunaan Reguler SMT & DIP

Struktur E: Kompresi Dua Sisi

Keunggulan: Hemat ruang, jarak jauh, kontak papan kompresi besar

Aplikasi: Docking papan-ke-papan

Struktur F: Kombinasi Empat Bagian

Keunggulan: Kehalusan tekan tinggi, defleksi plunger kecil, tahan air, tahan debu, umur panjang

Aplikasi: Aplikasi arus tinggi, kinerja tinggi, tahan air dan tahan debu

Struktur G: Kompresi Poros Menengah

Keunggulan: Struktur sederhana, kapasitas arus tinggi

Aplikasi: Penggunaan arus tinggi pengelasan

Struktur H: Kontak Kompresi Bola

Keunggulan: Struktur sederhana, pemrosesan mudah

Aplikasi: Aplikasi langkah kerja kecil

Aplikasi Produk

Papan PCB
Kamera digital / Produk medis / Kartrid printer
Pegangan golf / Kendaraan listrik / Aplikasi telepon
Defibrilator jantung / Pengisian daya mobil / Pemurni udara
Luminer datar LED / Lampu senter LED / Tablet / Laptop / PC
Power bank / Produk digital / Aplikasi peralatan listrik rumah tangga kecil
Produk pengisi daya / Produk transmisi sinyal

Mengapa Memilih UPE?

Kustomisasi & Fleksibilitas: Solusi yang disesuaikan untuk persyaratan spesifik
Sampel Cepat: Waktu ke pasar lebih cepat dengan prototipe cepat
Pemeriksaan Kualitas yang Ketat: Pengujian komprehensif sepanjang produksi
Fleksibilitas QC Berfokus Pelanggan: Proses kontrol kualitas yang dapat diadaptasi
Kolaborasi QC Real-Time: Pemantauan kualitas dan umpan balik berkelanjutan

Parameter Kinerja

Komponen	Pilihan Material
Bahan Laras	Kuningan, Tembaga Berilium, Perunggu Fosfor
Bahan Plunger	Kuningan, Tembaga Berilium, Perunggu Fosfor, Baja tahan karat
Pilihan Pegas	Baja tahan karat, Kawat musik
Persyaratan Pelapisan	Emas-Au, Perak-Ag, Paladium-Nikel (Pd-Ni)
Arus Terukur	1A, 2A, 3A, 5A, 15A atau 30A (struktur berbeda)
Tegangan Terukur	DC 12V, 24V
Resistansi Kontak	30mΩ, 50mΩ Maks. (diam)
Uji Kehidupan	50.000 siklus Min., 1.000.000 siklus Maks
Suhu Reflow	265°, 4~5 detik

Pengujian Keandalan

Jenis Uji	Spesifikasi
Gaya Retensi	50.000 siklus minimum pada 500±50 siklus per jam
Kelembaban	90-95% RH pada 40℃±2℃ selama 96 jam
Ketahanan terhadap Panas Solder	265℃+10/-0℃ selama 30-35 detik
Semprotan Garam	Larutan garam 5±1% pada 35+1℃/-2℃ selama 48 jam
Uji Gaya Pegas	100g±20g pada ketinggian kerja
Kehidupan Suhu	85℃±2℃ selama 96 jam
Kemampuan Solder	265±5℃, solder Sn/pb 60/40±5% selama 4,0-5,0 detik
Resistansi Kontak	Arus uji: 100 mA maks, Tegangan: 20 mV maks

Peralatan Pengujian

Laboratorium independen yang dilengkapi dengan peralatan pengujian komprehensif termasuk:

Mesin uji gaya penyisipan
Proyektor dua dimensi
Pengukur ketebalan
Mesin inspeksi otomatis
Penguji Resistansi Isolasi
Mesin pemoles sampel metalografi
Penguji semprot garam
Penguji kenaikan suhu arus
Instrumen kurva langkah beban
Penguji ROHS
Penguji kekasaran
Penguji impedansi elastis
Penguji kehidupan

Keunggulan Kompetitif

Produksi Teknologi Tinggi: Teknik manufaktur canggih untuk kualitas unggul
Sistem Manajemen Sistematis: Proses yang ramping untuk efisiensi dan konsistensi
Sertifikasi ISO 9001: Komitmen terhadap standar kualitas internasional
Kepatuhan RoHS: Memenuhi peraturan lingkungan dan keselamatan
Waktu Pengembangan Singkat: Prototipe dan siklus produksi lebih cepat
Harga Kompetitif & Kualitas Stabil: Solusi hemat biaya tanpa mengorbankan keandalan

Informasi Pemesanan

Metode Pembayaran

T/T (Transfer Bank)
PayPal
Bank OCBC

Rekomendasi: PayPal untuk sampel (lebih aman), T/T untuk pesanan massal (biaya lebih rendah)

Waktu Tunggu

Waktu Tunggu Sampel: Sampel inventaris 2-3 hari kerja / Sampel yang disesuaikan 5-7 hari kerja
Waktu Tunggu Produksi: 10-15 hari kerja

Syarat Perdagangan

Pasar: Amerika, Eropa, Asia, Afrika Selatan
Syarat Perdagangan: EXW
Pengiriman: Udara, Laut, Ekspres
Layanan: Kualitas tinggi dengan harga terjangkau, layanan OEM, ukuran, warna, dan desain khusus tersedia
