PIN POGO

kontak smt pegas pin pogo

Semua Kategori

bagian putar presisi

Hubungi kami

Ms. KIKI

union@upetech.net

13434524996

upetech

Hubungi Sekarang

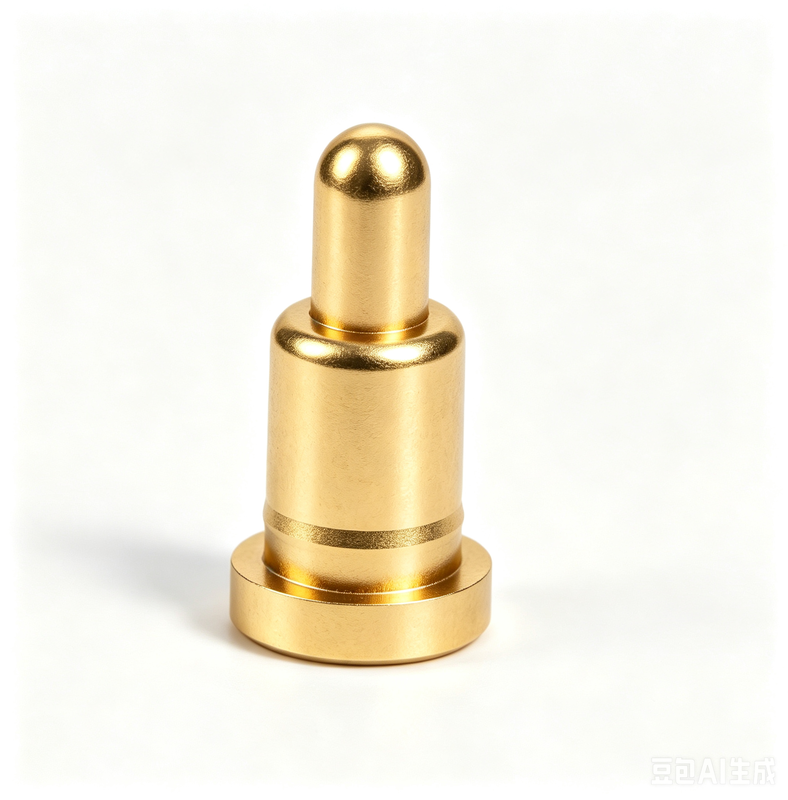

kontak smt pegas pin pogo

Nama merek:	UPE
Nomor Model:	Pin Pogo Bermuatan Pegas SMT
Moq:	10.000
Harga:	$0.1-$0.5
Detail Pengemasan:	tas PE
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Sertifikasi:

ISO9001

Nama:

Pin Pogo Bermuatan Pegas SMT

Bahan:

Kuningan C3604, SUS304

Saat ini:

Voltase:

Kehidupan Mekanik:

50000 siklus min ..

Hubungi Resistensi:

50mΩ maks pada ketinggian kerja

Suhu Operasional:

-40 ℃ ~+130 ℃ dalam 24 jam.

Tes semprotan garam:

Menyediakan kemampuan:

50kpcs/hari

Menyoroti:

SMT POGO Pin dengan beban pegas

kontak smt pin pogo

pin pogo dengan kontak pegas

Deskripsi produk

Kontak SMT Pegas Pin Pogo

UPE menyediakan layanan kustomisasi POGO PIN profesional, menawarkan berbagai bentuk dan struktur kecil. Kami menyesuaikan pogo pin arus tinggi mulai dari 15A hingga 30A. Produk dan solusi pogo pin yang berbeda dapat dirancang sesuai dengan persyaratan pelanggan tertentu.

Pogo Pin adalah konektor listrik yang digunakan untuk membuat koneksi sementara antara dua sirkuit. Ini terdiri dari plunger yang dimuat pegas di dalam laras, memungkinkan kompresi dan menjaga kontak yang andal saat ditekan terhadap permukaan konduktif.

Struktur Eksterior Pogo Pin

Kami menawarkan 8 jenis POGO PIN struktur eksterior untuk pilihan pelanggan. POGO PIN standar dirancang dengan ketinggian total mulai dari 2,8 mm hingga 11,0 mm (tidak termasuk panjang ekor pogo pin DIP).

Struktur SMT

Stabilitas yang baik dengan desain laras datar untuk penyolderan papan PCB yang mudah.

Struktur DIP

Menampilkan pin pemosisian di ekor laras untuk pengelasan PCB yang akurat tanpa penyimpangan.

Struktur Kepala Ganda

Memberikan fleksibilitas dalam koneksi papan-ke-papan dua arah tanpa persyaratan pengelasan.

Struktur Sudut Kanan

Desain ekor bengkok menawarkan pilihan optimasi ruang dan dapat disolder dengan kabel.

Struktur Cangkir Solder

Cocok untuk produk kabel dengan kemampuan pengelasan kabel yang mudah.

Struktur Tipe Sekrup

Spesifikasi khusus untuk memenuhi beragam persyaratan pelanggan dengan opsi kustom.

Struktur Tipe Satu Potong

Mampu melewati arus besar dan dapat disesuaikan dengan kebutuhan pelanggan tertentu.

Struktur Tipe Bola Bulat

Mendukung gaya lateral dan dapat disesuaikan sesuai dengan persyaratan pelanggan.

Struktur Interior Pogo Pin

Kami mencocokkan struktur interior yang sesuai sesuai dengan persyaratan pelanggan:

Struktur A: Plunger Miring Miring

Penggunaan konvensional dengan impedansi stabil dan umur panjang. Aplikasi: Penggunaan rutin SMT & DIP. Tindakan pencegahan: Tidak boleh melebihi langkah kerja batas.

Struktur B: Plunger Bor

Kompresi maksimum di ruang terbatas. Aplikasi: Penggunaan rutin SMT & DIP. Tindakan pencegahan: Tidak boleh melebihi langkah batas atau penggunaan arus berlebih.

Struktur C: Plunger Datar

Pemesinan mudah untuk struktur ruang berdasarkan A&B. Aplikasi: Penggunaan rutin SMT & DIP. Tindakan pencegahan: Tidak boleh melebihi langkah batas atau penggunaan arus berlebih.

Struktur D: Laras dengan Manik-manik Isolasi

Impedansi stabil cocok untuk arus di atas 10A. Aplikasi: Penggunaan rutin SMT & DIP. Tindakan pencegahan: Tidak boleh melebihi langkah kerja batas.

Struktur E: Plunger Kompresi Sisi Ganda

Desain hemat ruang dengan jarak jauh dan kontak papan-ke-papan kompresi besar. Aplikasi: Docking papan-ke-papan. Tindakan pencegahan: Tidak boleh melebihi langkah kerja batas.

Struktur F: Kombinasi Empat Potong

Kehalusan tekan tinggi, defleksi plunger kecil, tahan air dan debu dengan masa kerja yang diperpanjang. Aplikasi: Arus tinggi, kinerja tinggi, persyaratan tahan air dan debu.

Struktur G: Kompresi Poros Menengah

Struktur sederhana yang mampu melewati arus tinggi. Aplikasi: Penggunaan pengelasan arus tinggi. Tindakan pencegahan: Tidak boleh melebihi langkah kerja batas.

Struktur H: Kontak Kompresi Bola

Struktur sederhana dengan pemrosesan mudah. Aplikasi: Penggunaan langkah kerja kecil. Tindakan pencegahan: Tidak boleh melebihi langkah kerja batas.

Area Aplikasi Pogo Pin

Mengapa Memilih UPE?

Kustomisasi & Fleksibilitas
Sampel Cepat = Waktu ke Pasar Lebih Cepat
Setiap konektor menjalani pemeriksaan kualitas yang ketat (Inspeksi Bahan Masuk, Pemeriksaan Kualitas Dalam Proses, Pengujian Akhir 100%, Ketertelusuran & Kepatuhan)
Fleksibilitas QC Berfokus pada Pelanggan
Kolaborasi QC Real-Time

Parameter Kinerja Konektor Pin Pogo Pegas

Nama Bagian	Tabel Kinerja Parameter
Bahan Laras	Kuningan \| Tembaga Berilium \| Perunggu Fosfor
Bahan Plunger	Kuningan \| Tembaga Berilium \| Perunggu Fosfor \| Baja Tahan Karat
Opsi Pegas	Baja Tahan Karat \| Kawat Musik
Persyaratan Pelapisan	Emas-Au \| Perak-Ag \| Paladium-Nikel (Pd-Ni)
Arus Terukur	1A, 2A, 3A, 5A, 15A atau 30A (struktur berbeda)
Tegangan Terukur	DC 12V 24V
Resistansi Kontak	30mΩ 50mΩ Maks. (statis)
Uji Kehidupan	50.000 siklus Min. 1.000.000 siklus Maks
Suhu Reflow.	265℃, 4~5 detik

Pengujian Keandalan POGO PIN

Jenis Uji	Spesifikasi
Gaya Retensi	Pada siklus terukur 500±50 per jam, minimal 50.000 siklus
Kelembaban	EIA-364-31, Metode uji II, Kondisi A: 90-95% RH pada 40℃ ± 2℃ selama 96 jam
Ketahanan terhadap Panas Solder	EIA-364-56, Prosedur 5, Level 2: 265℃+10/-0℃ selama 30-35 detik
Semprotan Garam	EIA-364-26, Kondisi uji B: larutan garam 5±1% pada 35+1℃/-2℃ selama 48 jam
Uji Gaya Pegas	Prosedur Uji Gaya Normal, 100g±20g pada ketinggian kerja
Kehidupan Suhu	EIA-364-17, Metode uji A, kondisi 4: 85℃± 2℃ selama 96 jam
Kemampuan Solder	EIA-364-52: Celupkan ke dalam solder 265±5℃, 60/40±5% Sn/pb selama 4,0-5,0 detik
Resistansi Kontak	EIA-364-23: Arus uji maksimum 100 mA, tegangan maksimum 20 mV

Peralatan Pengujian

Kami memiliki laboratorium independen yang dilengkapi dengan peralatan eksperimental termasuk:

Mesin uji gaya penyisipan
Proyektor dua dimensi
Pengukur ketebalan
Mesin inspeksi otomatis
Penguji Resistansi Isolasi
Mesin pemoles sampel metalografi
Penguji semprotan garam
Penguji kenaikan suhu arus
Instrumen kurva langkah beban
Penguji ROHS
Penguji kekasaran
Penguji impedansi elastis
Penguji kehidupan

Keunggulan Kompetitif Perusahaan UPE

Produksi Teknologi Tinggi menggunakan teknik manufaktur canggih
Sistem Manajemen Sistematis memastikan efisiensi dan konsistensi
Sertifikasi ISO 9001 menunjukkan standar kualitas internasional
Kepatuhan RoHS memenuhi peraturan lingkungan dan keselamatan
Waktu Pengembangan Singkat untuk prototipe dan produksi yang lebih cepat
Harga Kompetitif & Kualitas Stabil tanpa mengorbankan keandalan

Metode Pembayaran

T/T (Transfer Bank), PayPal, Bank OCBC

Rekomendasi: Gunakan PayPal untuk sampel (lebih aman), Gunakan T/T untuk pesanan massal (biaya lebih rendah)

Waktu Tunggu & Detail Layanan

Waktu Tunggu Sampel: Sampel inventaris 2-3 hari kerja / Sampel kustom 5-7 hari kerja

Waktu Tunggu Produksi: 10-15 hari kerja

Pasar yang Dilayani: Amerika, Eropa, Asia, Afrika Selatan

Istilah Perdagangan: EXW

Opsi Pengiriman: Udara, Laut, Ekspres

Layanan: Kualitas tinggi dengan harga terjangkau, layanan OEM, ukuran, warna, desain khusus diterima

Pengemasan & Pengiriman
