PIN POGO

Penguat kontak pogo dengan kepala dua kali beban pegas

Semua Kategori

bagian putar presisi

Hubungi kami

Ms. KIKI

union@upetech.net

13434524996

upetech

Hubungi Sekarang

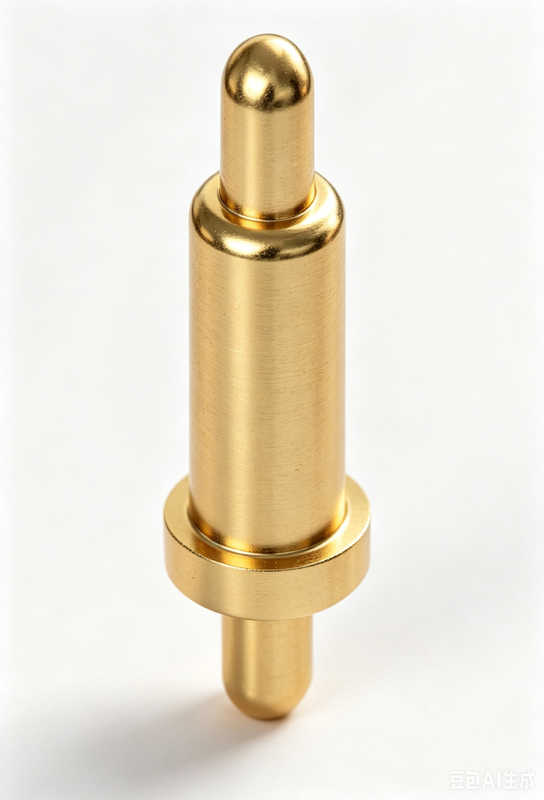

Penguat kontak pogo dengan kepala dua kali beban pegas

Nama merek:	UPE
Nomor Model:	Pin Pogo Kepala Ganda
Moq:	10.000
Harga:	$0.1-$0.5
Detail Pengemasan:	tas PE
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Sertifikasi:

ISO9001

Nama:

Pin Pogo Kepala Ganda

Bahan:

Kuningan C3604, SUS304

Hubungi Resistensi:

50mΩ maks pada ketinggian kerja

Suhu Operasional:

-40 ℃ ~+130 ℃ dalam 24 jam.

Tes semprotan garam:

Warna:

Kuning

Menyediakan kemampuan:

50kpcs/hari

Menyoroti:

probe kontak pogo dengan kepala ganda

Pin POGO dengan beban pegas

Pin pogo dengan kepala ganda

Deskripsi produk

Probe kontak Pogo berkapasitas dua kepala

UPE menyediakan layanan kustomisasi POGO PIN profesional, menawarkan berbagai bentuk dan struktur kecil.Berbagai produk dan solusi pin pogo dapat dirancang sesuai dengan kebutuhan pelanggan tertentu.

Pogo Pin adalah konektor listrik yang digunakan untuk membangun koneksi sementara antara dua sirkuit.memungkinkan kompresi dan mempertahankan kontak yang dapat diandalkan ketika ditekan terhadap permukaan konduktif.

Spesifikasi Produk

Parameter	Spesifikasi
Nama	Pin Pogo Berkepala Dua
Bahan Plunger	Tembaga C3604
Bahan Barel	Tembaga C3604
Bahan pegas	SUS304
Kehidupan Mekanis	50,000 siklus Minimal
Resistensi kontak	50mΩ maksimal
Suhu operasi	-40°C sampai +130°C
Ketahanan terhadap panas pengelasan	260°C±5°C selama 20s±2s
Tes Semprotan Garam	48 jam
Sertifikasi	Sesuai dengan RoHS atau REACH
Pengujian	100% tes terbuka dan singkat

Struktur Luar yang Tersedia

Kami menawarkan 8 jenis struktur eksterior POGO PIN untuk pilihan pelanggan. Tingkat total standar POGO PIN berkisar dari 2,8 mm hingga 11,0 mm (tidak termasuk panjang ekor DIP pogo pin).

SMT

Desain dasar datar untuk pengelasan papan PCB yang mudah dengan stabilitas yang baik.

DIP

Pin posisi mencegah penyimpangan selama pengelasan PCB dengan koneksi yang kuat.

Kepala ganda

Koneksi dua arah papan ke papan tanpa persyaratan pengelasan.

Sudut kanan

Desain ekor bengkok untuk optimalisasi ruang, cocok untuk pengelasan kawat.

Cangkir Solder

Ideal untuk produk kabel dengan kemampuan las kawat yang mudah.

Jenis sekrup

Spesifikasi khusus untuk memenuhi kebutuhan pelanggan yang beragam.

Tipe satu bagian

Kapasitas arus tinggi dengan pilihan desain khusus.

Jenis Bola Bola

Kemampuan kekuatan lateral dengan pilihan desain khusus.

Pilihan Struktur Internal

Struktur A: Oblique Bevel Plunger

Penggunaan konvensional dengan impedansi yang stabil dan umur panjang. aplikasi SMT & DIP. Tidak dapat melebihi stroke kerja batas.

Struktur B: Plunger Bor

Kompresi maksimum dalam ruang terbatas. aplikasi SMT & DIP. Hindari melebihi stroke batas dan arus yang berlebihan.

Struktur C: Flat Plunger

Mudah pengolahan untuk aplikasi terbatas ruang. SMT & aplikasi DIP. Hindari melebihi stroke batas dan arus yang berlebihan.

Struktur D: Manik-manik isolasi

Impedansi stabil untuk arus di atas 10A. Aplikasi SMT & DIP. Tidak dapat melebihi batas stroke kerja.

Struktur E: Kompresi ganda

Desain hemat ruang untuk dock board-to-board dengan kompresi besar.

Struktur F: Kombinasi empat bagian

Kelembaban pers yang tinggi, defleksi piston kecil, tahan air dan debu.

Struktur G: Kompresi poros perantara

Struktur sederhana mampu melewati arus tinggi. pengelasan penggunaan arus tinggi. tidak dapat melebihi stroke kerja batas.

Struktur H: Kontak Kompresi Bola

Struktur sederhana dengan pemrosesan yang mudah aplikasi stroke kerja kecil tidak dapat melebihi stroke kerja batas

Aplikasi Produk

Papan PCB
Kamera Digital / Produk Medis / Kartrid Printer
Golf Handles / Kendaraan Listrik / Aplikasi Telepon
Defibrillator jantung / Pengisian mobil / Pembersih udara
Lampu LED / Lampu kilat LED / Tablet / Laptop / PC
Power Bank / Produk Digital / Aplikasi Listrik Rumah Tangga Kecil
Produk pengisian / produk transmisi sinyal

Mengapa Memilih UPE?

Kustomisasi & Fleksibilitas:Solusi yang disesuaikan untuk kebutuhan khusus
Sampel cepat:Percepatan waktu ke pasar dengan pembuatan prototipe cepat
Pemeriksaan Kualitas yang ketat:Pengujian komprehensif termasuk pemeriksaan bahan masuk, pemeriksaan dalam proses, pengujian akhir 100%, dan verifikasi kepatuhan
Fleksibilitas QC yang Berfokus pada Pelanggan:Proses kontrol kualitas yang dapat disesuaikan
Real-Time QC Kolaborasi:Pemantauan dan peningkatan kualitas terus menerus

Parameter Kinerja

komponen	Pilihan Materi
Bahan Barel	Kuningan, Beryllium Tembaga, Fosfor Perunggu
Bahan Plunger	Kuningan, Beryllium Tembaga, Fosfor Perunggu, Baja tahan karat
Pilihan Musim Semi	Baja tahan karat, kawat musik
Persyaratan Pelapisan	Emas (Au), Perak (Ag), Palladium Nikel (Pd-Ni)
Listrik nominal	1A, 2A, 3A, 5A, 15A, 30A (tergantung struktur)
Tegangan nominal	DC 12V, 24V
Resistensi kontak	30mΩ, 50mΩ Maksimal (diam)
Uji Kehidupan	50,000 siklus Minimal, 1,000,000 siklus Maksimal
Suhu aliran balik	265°, 4-5 detik

Pengujian Keandalan

Jenis pengujian	Spesifikasi
Kekuatan penahan	500±50 siklus per jam, minimum 50.000 siklus
Kelembaban	90-95% RH pada 40°C±2°C selama 96 jam
Ketahanan terhadap Panas Solder	265°C+10/-0°C selama 30-35 detik
Semprotan garam	5±1% larutan garam pada 35+1°C/-2°C selama 48 jam
Uji kekuatan pegas	100g±20g pada ketinggian kerja
Kehidupan suhu	85°C ± 2°C selama 96 jam
Kemampuan untuk disolder	265±5°C, 60/40±5% Sn/pb pengelasan selama 4,0-5,0 detik
Resistensi kontak	Suhu uji maksimum 100mA, tegangan maksimum 20mV

Peralatan pengujian

Laboratorium independen kami memiliki peralatan pengujian yang komprehensif termasuk mesin pengujian kekuatan sisipan, proyektor dua dimensi, meter ketebalan, mesin inspeksi otomatis,Penguji ketahanan isolasi, mesin polishing sampel metalografi, tester semprotan garam, tester kenaikan suhu arus, instrumen kurva stroke beban, tester ROHS, tester kasar, tester impedansi elastis,dan penguji kehidupan.

Keuntungan Kompetitif

Produksi Teknologi Tinggi:Teknik manufaktur canggih untuk kualitas superior
Sistem Manajemen Sistematis:Proses yang efisien untuk memastikan efisiensi dan konsistensi
Sertifikasi ISO 9001:Komitmen terhadap standar kualitas internasional
Kepatuhan RoHS:Memenuhi peraturan lingkungan dan keselamatan
Waktu Pengembangan Pendek:Siklus pembuatan prototipe dan produksi yang lebih cepat
Harga Kompetitif & Kualitas Stabil:Solusi hemat biaya tanpa mengorbankan keandalan

Informasi Pemesanan

Layanan	Rincian
Metode Pembayaran	T/T (Transfer Bank), PayPal, OCBC Bank PayPal direkomendasikan untuk sampel, T / T untuk pesanan massal
Waktu Sampel	Sampel persediaan: 2-3 hari kerja Sampel yang disesuaikan: 5-7 hari kerja
Waktu Produksi	10-15 hari kerja
Pasar yang Dilayani	Amerika, Eropa, Asia, Afrika Selatan
Ketentuan Perdagangan	EXW
Pilihan Pengangkutan	Udara, Laut, Ekspres
Layanan	Kualitas tinggi dengan harga yang wajar, layanan OEM, ukuran, warna, dan desain khusus

Pengemasan & Pengiriman

Hubungi Kami

Jika ada pertanyaan, silakan hubungi kami di: union@upetech.net
