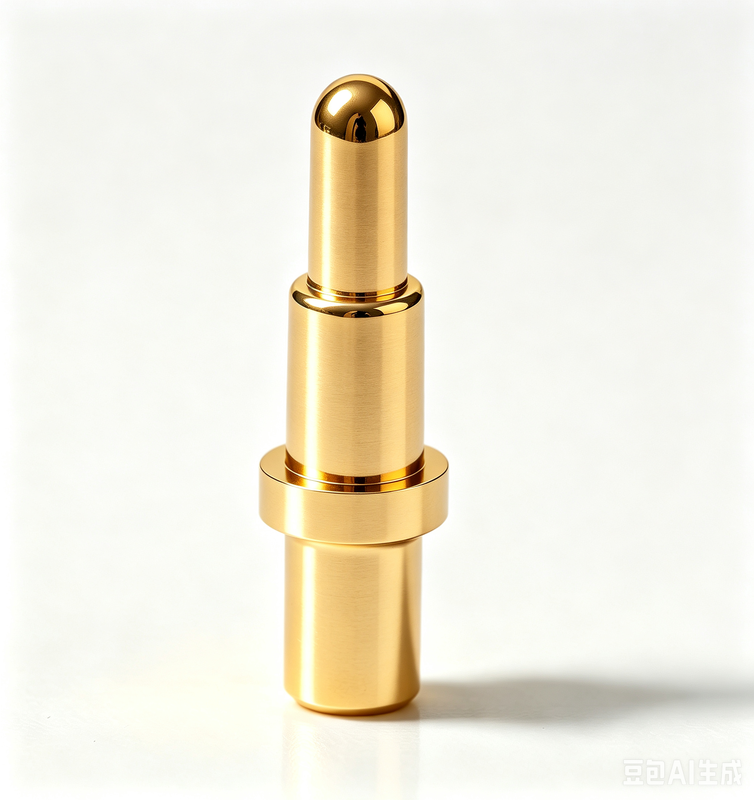

SMT plating emas pegas beban pcb pogo pin

Nama merek:	UPE
Nomor Model:	SMT POGO Pin
Moq:	10.000
Harga:	$0.1-$0.5
Detail Pengemasan:	tas PE
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Sertifikasi:

ISO9001

Tes semprotan garam:

Nama:

SMT POGO Pin

Bahan:

Kuningan C3604, SUS304

Kehidupan Mekanik:

50000 siklus min ..

Suhu Operasional:

-40 ℃ ~+130 ℃ dalam 24 jam.

Hubungi Resistensi:

50mΩ maks pada ketinggian kerja

Saat ini:

Voltase:

Menyediakan kemampuan:

50kpcs/hari

Menyoroti:

SMT gold plating pogo pin

Pin Pogo PCB dengan spring

Pin pogo berlapis emas dengan garansi

Deskripsi produk

SMT Gold Plating Spring Loaded PCB Pogo Pin

UPE menyediakan layanan kustomisasi profesional Pogo Pin, menawarkan berbagai bentuk dan struktur kompak.mendesain produk yang berbeda dan solusi pin pogo sesuai dengan kebutuhan pelanggan tertentu.

Pogo Pin adalah konektor listrik yang membuat koneksi sementara antara dua sirkuit.memungkinkan kompresi dan mempertahankan kontak yang dapat diandalkan ketika ditekan terhadap permukaan konduktif.

8 Jenis Struktur Luar

SMT:Stabilitas yang sangat baik dengan desain dasar datar untuk pengelasan papan PCB yang mudah
DIP:Pin posisi mencegah penyimpangan selama pengelasan PCB, memastikan keselarasan yang tepat
Double Head:Koneksi dua arah fleksibel papan ke papan tanpa persyaratan pengelasan
Sudut kanan:Desain ekor bengkok untuk optimalisasi ruang, kompatibel dengan pengemasan kawat
Piala Solder:Ideal untuk produk kabel dengan kemampuan las kawat yang mudah
Jenis sekrup:Spesifikasi khusus untuk memenuhi kebutuhan pelanggan yang beragam
Jenis satu bagian:Kapasitas arus tinggi dengan pilihan desain khusus
Jenis bola bola:Kompatibilitas kekuatan lateral dengan persyaratan khusus

Pilihan Struktur Internal

Struktur A: Plunger dengan Oblique Bevel

Keuntungan:Penggunaan konvensional, impedansi stabil, umur panjang

Aplikasi:SMT & DIP Penggunaan reguler

Peringatan:Tidak boleh melebihi batas stroke kerja

Struktur B: Plunger dengan Desain Bor

Keuntungan:Kompresi maksimum dalam ruang terbatas

Aplikasi:SMT & DIP Penggunaan reguler

Peringatan:Hindari melebihi batas stroke dan arus yang berlebihan

Struktur C: Desain Plunger Flat

Keuntungan:Mudah dikerjakan, struktur hemat ruang

Aplikasi:SMT & DIP Penggunaan reguler

Peringatan:Hindari melebihi batas stroke dan arus yang berlebihan

Struktur D: Barel dengan manik-manik isolasi

Keuntungan:Impedansi stabil, cocok untuk arus di atas 10A

Aplikasi:SMT & DIP Penggunaan reguler

Peringatan:Tidak boleh melebihi batas stroke kerja

Struktur E: Kompresi dua sisi

Keuntungan:Menghemat ruang, jarak jauh, kontak papan kompresi besar

Aplikasi:Docking dari papan ke papan

Peringatan:Tidak boleh melebihi batas stroke kerja

Struktur F: Kombinasi empat bagian

Keuntungan:Kelembaban pers yang tinggi, defleksi piston minimal, tahan air, tahan debu, umur panjang

Aplikasi:Aplikasi arus tinggi, kinerja tinggi, tahan air dan tahan debu

Struktur G: Kompresi poros perantara

Keuntungan:Struktur sederhana, kapasitas arus tinggi

Aplikasi:Pengelasan penggunaan arus tinggi

Peringatan:Tidak boleh melebihi batas stroke kerja

Struktur H: Kontak Kompresi Bola

Keuntungan:Struktur sederhana, pengolahan mudah

Aplikasi:Aplikasi stroke kerja kecil

Peringatan:Tidak boleh melebihi batas stroke kerja

Bidang Aplikasi

Mengapa Memilih UPE?

Kustomisasi & Fleksibilitas:Solusi yang disesuaikan untuk kebutuhan khusus
Sampel cepat:Percepatan waktu ke pasar dengan pembuatan prototipe cepat
Pemeriksaan Kualitas yang ketat:Pengujian komprehensif termasuk Inspeksi bahan masuk, Pemeriksaan kualitas dalam proses, 100% pengujian akhir, dan Pelacakan & Kepatuhan
Fleksibilitas QC yang Berfokus pada Pelanggan:Proses kontrol kualitas yang dapat disesuaikan
Real-Time QC Kolaborasi:Dukungan kontrol kualitas segera

Parameter Kinerja

komponen	Pilihan Materi
Bahan Barel	Kuningan, Beryllium Tembaga, Fosfor Perunggu
Bahan Plunger	Kuningan, Beryllium Tembaga, Fosfor Perunggu, Baja tahan karat
Pilihan Musim Semi	Baja tahan karat, kawat musik
Persyaratan Pelapisan	Emas-Au, Perak-Ag, Palladium-Nickel (Pd-Ni)
Listrik nominal	1A, 2A, 3A, 5A, 15A atau 30A (tergantung struktur)
Tegangan nominal	DC 12V, 24V
Resistensi kontak	30mΩ, 50mΩ maksimal.
Uji Kehidupan	50,000 siklus Min., 1,000,000 siklus Max
Suhu aliran balik	265°, 4-5 detik

Pengujian Keandalan

Jenis pengujian	Spesifikasi
Kekuatan penahan	500±50 siklus per jam, minimum 50.000 siklus
Kelembaban	EIA-364-31, 90-95% RH pada 40°C ± 2°C selama 96 jam
Ketahanan terhadap Panas Solder	EIA-364-56, 265°C+10/-0°C selama 30-35 detik
Semprotan garam	EIA-364-26, larutan garam 5±1% pada 35+1°C/-2°C selama 48 jam
Uji kekuatan pegas	100g±20g pada ketinggian kerja
Kehidupan suhu	EIA-364-17, 85°C ± 2°C selama 96 jam
Kemampuan untuk disolder	EIA-364-52, 265±5°C, 60/40±5% Sn/pb pengelasan selama 4,0-5,0 detik
Resistensi kontak	EIA-364-23, arus uji maksimum 100 mA, tegangan maksimum 20 mV

Peralatan pengujian

Laboratorium independen kami memiliki peralatan pengujian yang komprehensif termasuk:

Mesin pengujian kekuatan sisipan
Proyektor dua dimensi
Pengukur ketebalan
Mesin pemeriksaan otomatis
Penguji Resistensi Isolasi
Mesin polishing sampel metalografi
Penguji semprotan garam
Penguji kenaikan suhu arus
Instrumen kurva stroke beban
Penguji ROHS
Penguji kasar
Penguji impedansi elastis
Penguji Kehidupan

Keuntungan Kompetitif

Produksi Teknologi Tinggi:Teknik manufaktur canggih untuk kualitas superior
Sistem Manajemen Sistematis:Proses yang efisien untuk efisiensi dan konsistensi
Sertifikasi ISO 9001:Komitmen terhadap standar kualitas internasional
Kepatuhan RoHS:Memenuhi peraturan lingkungan dan keselamatan
Waktu Pengembangan Pendek:Siklus pembuatan prototipe dan produksi yang lebih cepat
Harga Kompetitif & Kualitas Stabil:Solusi yang hemat biaya dan dapat diandalkan

Informasi Pemesanan

Metode Pembayaran:T/T (Transfer Bank), PayPal, OCBC Bank

Rekomendasi:PayPal untuk sampel (lebih aman), T/T untuk pesanan massal (biaya yang lebih rendah)

Waktu lead sampel:Sampel persediaan 2-3 hari kerja / Sampel yang disesuaikan 5-7 hari kerja

Waktu produksi:10-15 hari kerja

Pasar:Amerika, Eropa, Asia, Afrika Selatan

Istilah perdagangan:EXW

Pilihan Pengangkutan:Udara, Laut, Ekspres

Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, ukuran, warna, dan desain khusus
