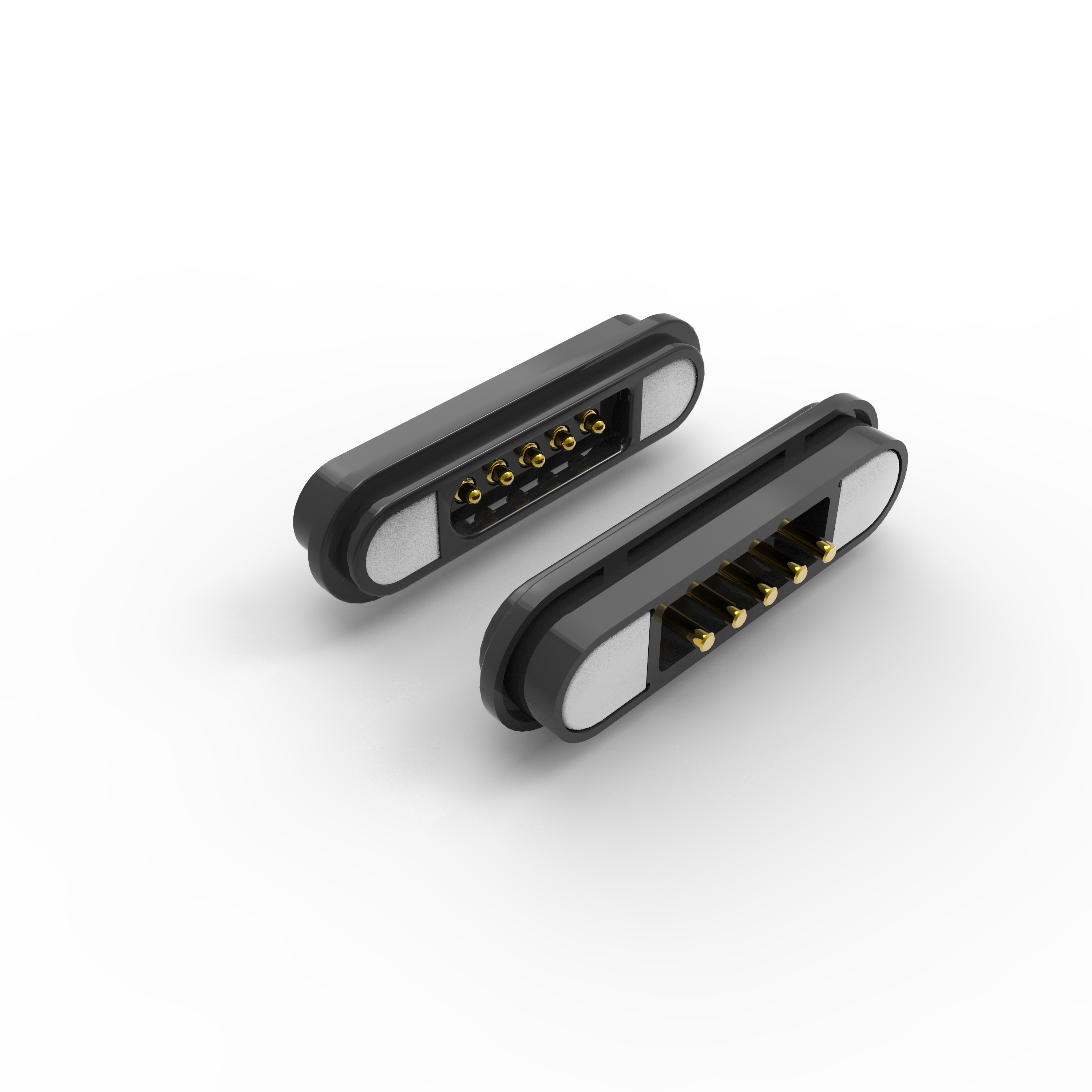

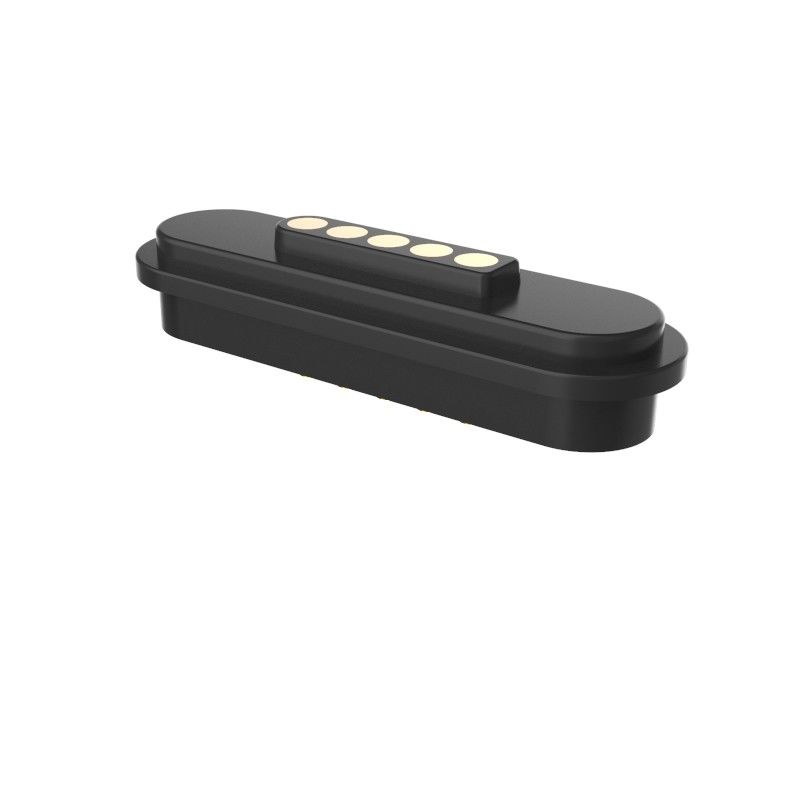

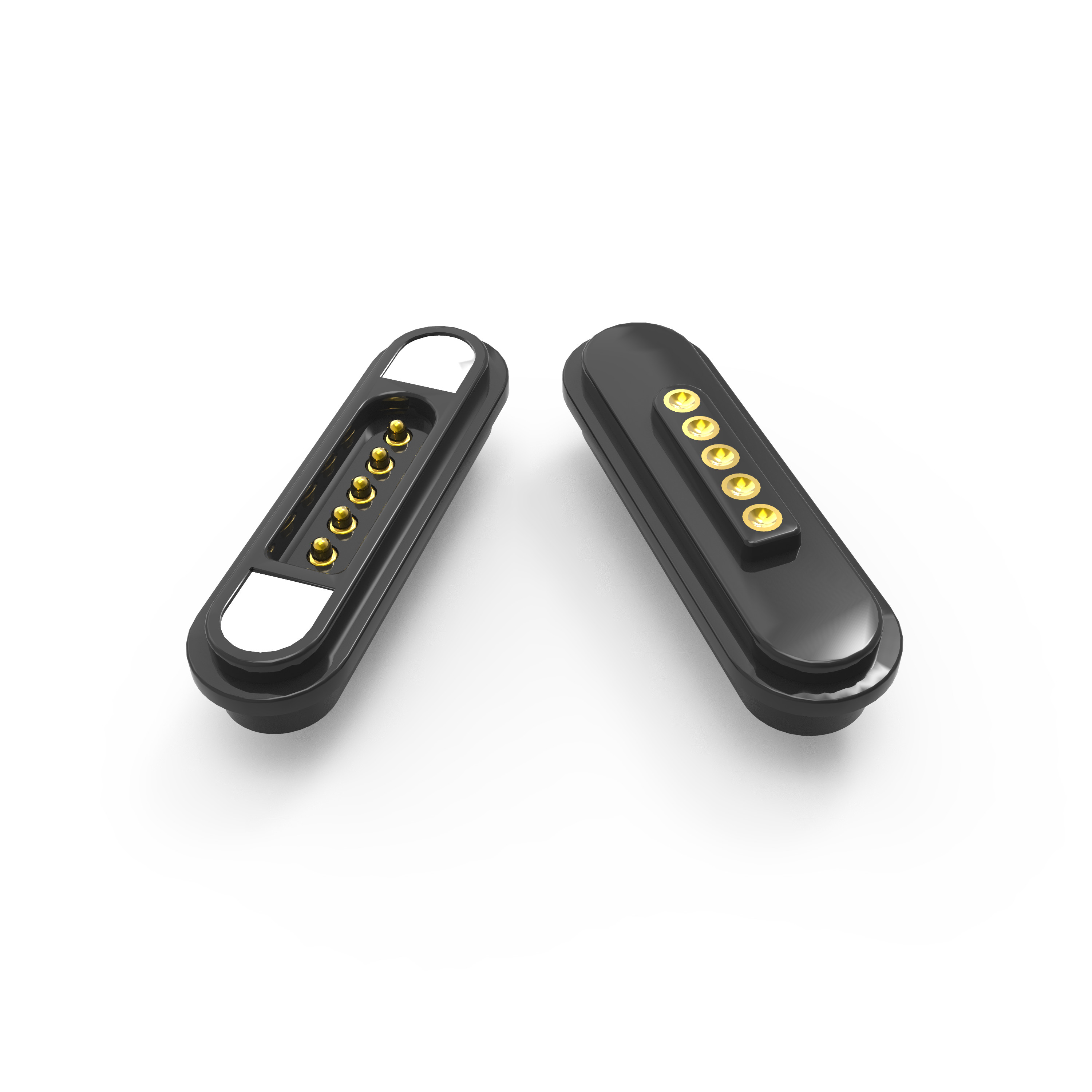

12V 5 Pin Magnetic Connector DIP Pria dan Wanita Magnetic Connector 3A

5pin DIP Magnetic Connector 3A Terminal Pengisi Daya Pria dan Wanita

Produk ini tampaknyakonektor docking magnetikdengankontak jarum kuningan berlapis emas,Rumah plastik HTN, dan amagnet neodimiumBerikut adalah rincian struktural dari fitur dan spesifikasi utamanya:

1. Bahan & Konstruksi

Pogo Pin:Kuningan dilapisi emas (bagian jarum logam kuning) untuk ketahanan korosi dan konduktivitas yang baik.

Rumah plastik: HTN (High-Temperature Nylon) + 30% pengisi, UL94 V-0 dinilai (retardant api, memadamkan diri).Warna hitam, tahan suhu tinggi.

Magnet:Neodymium Iron Boron (NdFeB) magnet permanen(kekuatan magnet tinggi).

Lapisan resin epoksi opsional untuk ketahanan korosi (melalui uji semprotan garam 48 jam).

2Sifat Mekanis

Kekuatan pegas: 80 g ± 20 g pada ketinggian kerja 1,0 mm.

Kekuatan Magnetik Docking:> 600 g(menjamin keterikatan pria-wanita yang kuat).

Kehidupan Pelayanan:50,000+ siklus kawin(tahan untuk penggunaan berulang).

Desain Anti-Sirkuit Singkat: Mencegah kecelakaan listrik.

Penandaan Polaritas: Identifikasi yang jelas untuk arah listrik yang benar.

3. Sifat Listrik

Tegangan nominal:12V DC.

Arus Kontinyu:3.0A.

Resistensi kontak:≤ 50mΩ(impedan rendah untuk transfer daya yang efisien).

Uji Tegangan Tinggi:AC 1000V / DC 1000V, 0,5mA untuk3 detik(memastikan integritas isolasi).

4. Lingkungan & Kepatuhan

RoHS & REACH sesuai(bebas dari zat berbahaya).

Rating Api: UL94 V-0 (cocok untuk persyaratan keamanan yang ketat).

5. Aplikasi

Konektor magnetik ini serbaguna untuk:

1. Pemanasan PCB: Plug-in mounting untuk papan sirkuit.

2. Overmolding/Coating: Kompatibel dengan enkapsulasi pasca-pemadaman.

3. Koneksi terminal: Dapat berinteraksi dengan terminal kawat.

4. Injeksi Cetakan: Cocok untuk perakitan cetakan.

5. Pemanasan Kawat Langsung: Memungkinkan pemasangan kabel manual.

Mengapa Pilih UPE:

.Produksi prototipe cepat: 3-5 hari untuk sampel

.Biaya efektif: Harga MOQ yang kompetitif

.Penjaminan mutu: 100% pengujian otomatis

.Produksi berteknologi tinggidengan teknik presisi

.Kontrol kualitas yang sistematisuntuk kinerja yang konsisten

5Pin Magnetic Connectors Parameter:

Gambar teknis konektor pria 5pin (dimensi utama):

Gambar Teknis Konektor Magnetik Wanita 5Pin (Dimensi Utama):

Keuntungan dari Konektor Magnetik:

1)Automatic adsorption connected experience; Mudah dioperasikan;

2) Menggunakan antarmuka magnetik untuk menghilangkan perangkat lebih mudah.

3) Siklus hidup tinggi. Ini mendukung 50.000-300.000 waktu hidup penyambungan kembali;

4) Mudah untuk desain tahan air yang disesuaikan, wanita dapat mencapai tahan debu dan tahan air (IP68);

5) Mendukung arus tinggi (3A-20A), pengisian ulang yang lebih cepat;

6)Rating korosi yang sangat baik (48H-120H) memenuhi lingkungan yang keras;

8)Bentuk yang disesuaikan untuk memenuhi pencocokan bentuk produk, meningkatkan titik penjualan produk;

9)Posisi magnet, penggunaan magnet dan struktur untuk perlindungan sirkuit ganda mencapai membedakan

arah ((Ini berorientasi pengguna dan user-friendly)

10)Skalabilitas antarmuka yang sangat baik, Dapat dicapai ((Power Signal Video Audio Jack Etc);

11) Waktu pengembangan pendek, cetakan biaya rendah untuk kustomisasi;

12) Menyediakan transmisi sinyal RF tinggi yang dapat diandalkan.0

Cara memesan
* Anda mengirimkan gambar atau sampel

* Tim insinyur profesional kami melakukan penilaian

* Anda membandingkan gambar dan kami membuat sampel untuk mengirim Anda

* Anda menguji sampel dan disetujui, kemudian menempatkan pesanan dan membayar 50% deposit

Kita mulai membuat produk

* Ketika barang selesai, kami mengambil foto untuk cek Anda dan Anda kemudian membayar saldo

* Kami mengirimkan produk kepada Anda dengan DHL, TNT, UPS, FedEx

Tanggal pembayaran:T/T, 50% Deposit, 50% Saldo

Metode pembayaran:T/T,PayPal,OCBC

Waktu lead sampel:Sampel persediaan 2-3hari kerja/sampel khusus 5-7hari kerja

Waktu produksi:10-15Hari kerja

Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan

Istilah perdagangan:EXW

Pengangkutan:Udara, Laut, Ekspres

Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, setiap ukuran khusus, warna, desain dapat diterima
