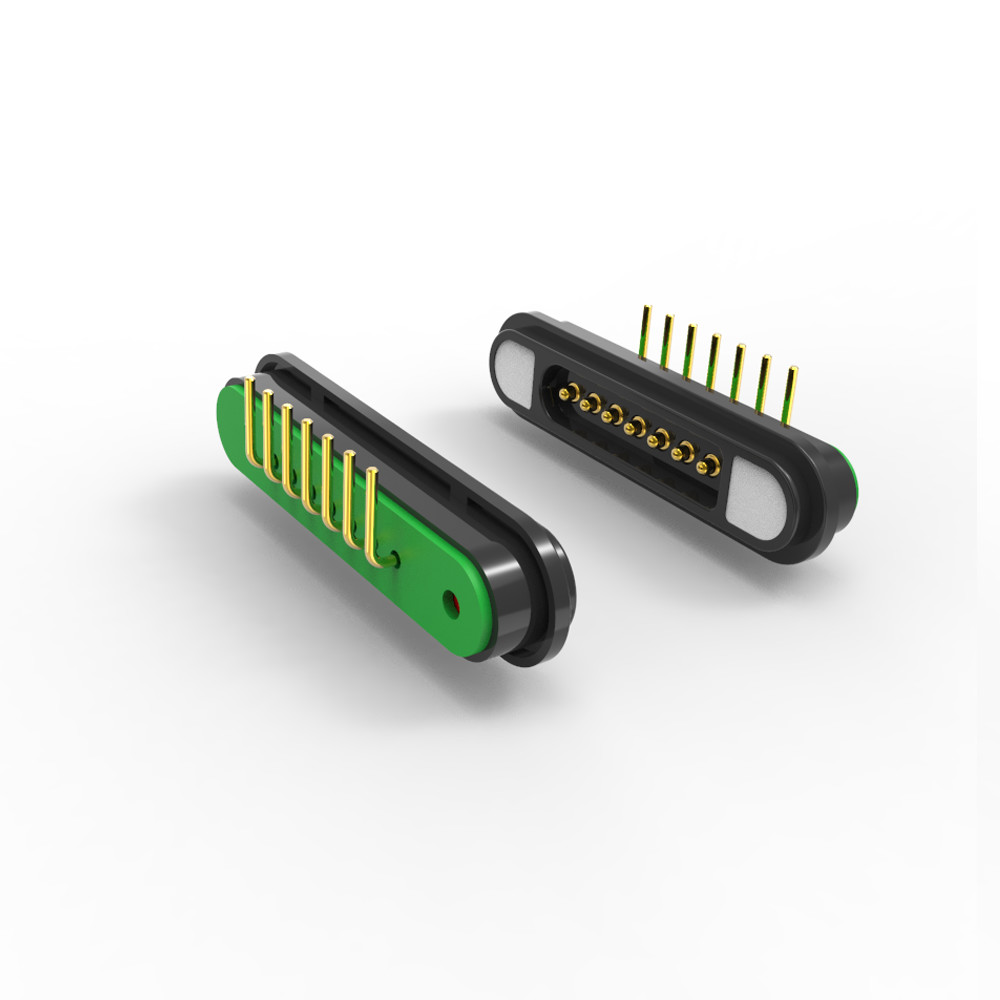

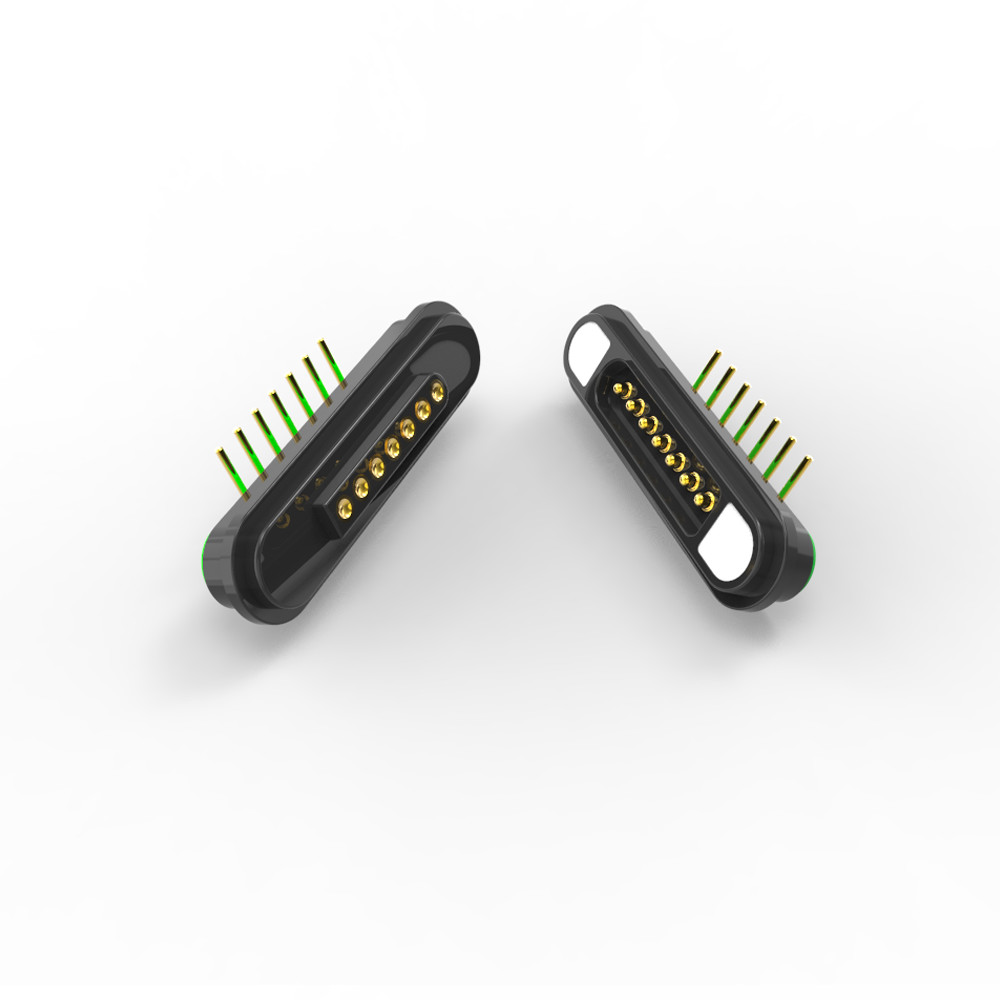

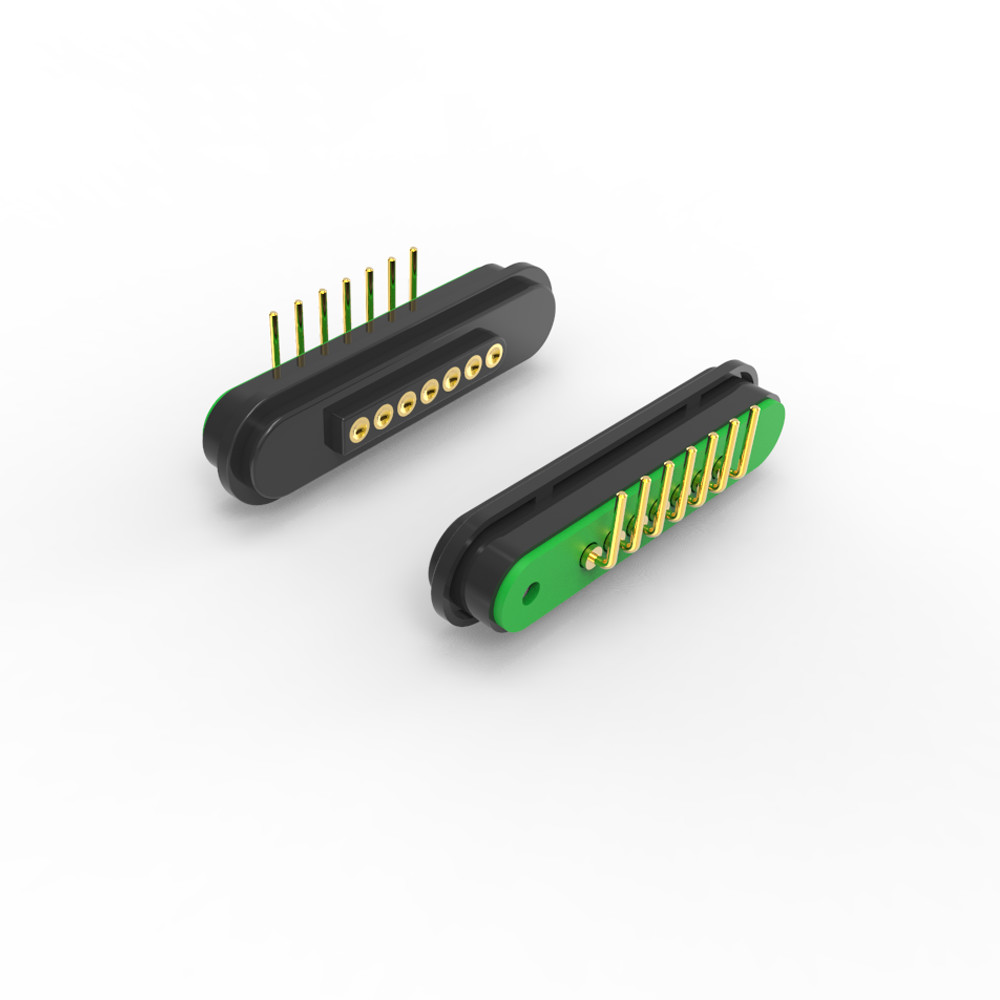

5A Magnetic Connectors 7 Pin Magnetic Male Female Connector Sudut kanan

5A 2.2mm pitch 7pin pria wanita sudut kanan pogo pin konektor magnetik.

Konektor magnetik 7 pin adalah solusi interkoneksi arus menengah yang kompak yang dirancang untuk koneksi elektronik yang aman dan dapat dilepas.

Spesifikasi utama:

Arus kerja terus menerus:5A

Nomor tegangan:12V

Pitch:2.2mm (perbedaan jarak yang kompak untuk tata letak PCB yang padat).

Nomor Pin:7-pin (pasangan pria + wanita).

Desain sudut kanan:Menghemat ruang di kandang yang sempit.

Pogo Pin Kontak:Bermuatan pegas untuk koneksi yang andal, resistensi rendah.

Jenis kelamin:Versi jantan dan betina tersedia (pasangan kawin).

kekuatan tarikan magnet antara antarmuka docking jantan dan betina dari konektor magnet sudut lurus 7pin adalah > 450 gram (g),yang penting untuk koneksi stabil dalam aplikasi getaran tinggi atau portabel. Konektor magnetik pria wanita menggunakan magnet neodymium kelas N52, N52 adalah kelas tertinggi dari magnet neodymium yang tersedia secara komersial, itu adalah kinerja tinggi permanen.

Aplikasi:

Elektronik modular:PCB pelepasan cepat, perlengkapan uji.

Perangkat Konsumen:Magnetic charging/data ports (misalnya, wearables, IoT).

Peralatan medis/industri:Konektor yang dapat digunakan kembali untuk diagnostik.

Drones & Robotics:Koneksi daya/sinyal yang bisa dilepas, eks.

Keuntungan:

✅Menghemat ruang:Sudut lurus + pitch 2,2mm cocok untuk perangkat kecil.

✅Daya tahan:Pogo pin tahan berulang siklus kawin, uji hidup lebih dari 5000 kali minimum

✅Pengguna-FriendlyMagnetic self-alignment menyederhanakan koneksi.

✅Modularitas:Mudah diganti/diupgrade.

Parameter konektor magnet 7 pin:

Konektor magnetik sudut kanan laki-laki 7 pin:

7pin konektor magnetik sudut kanan wanita:

Rekomendasi tata letak PCB:

Toleransi tata letak: ± 0,05mm

Mengapa pelanggan memilih kami?

1.Kustomisasi & Fleksibilitas

2Sampel cepat = waktu yang lebih cepat ke pasar

3Setiap konektor menjalani pemeriksaan kualitas yang ketat.

Pemeriksaan Bahan yang Datang

Pemeriksaan Kualitas Dalam Proses

100% pengujian akhir

Pelacakan & Kepatuhan

4.Fleksibilitas QC yang Berfokus pada Pelanggan

5. Real-Time QC Kolaborasi

Aplikasi konektor magnetik:

Kami dapat menyediakan layanan desain

Metode pembayaran:T/T,PayPal,OCBC

Waktu lead sampel:Sampel persediaan 2-3hari kerja/sampel khusus 5-7hari kerja

Waktu produksi:10-15Hari kerja

Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan

Istilah perdagangan:EXW

Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, setiap ukuran khusus, warna, desain dapat diterima
