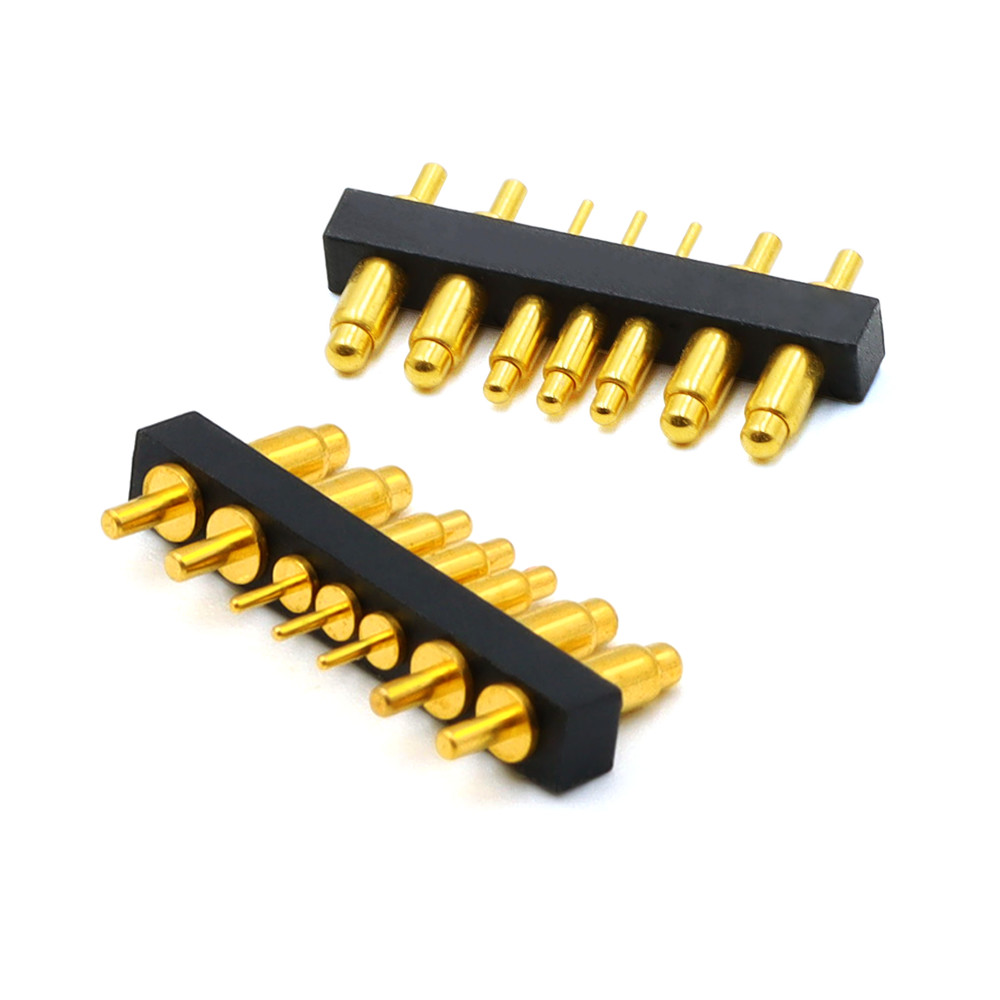

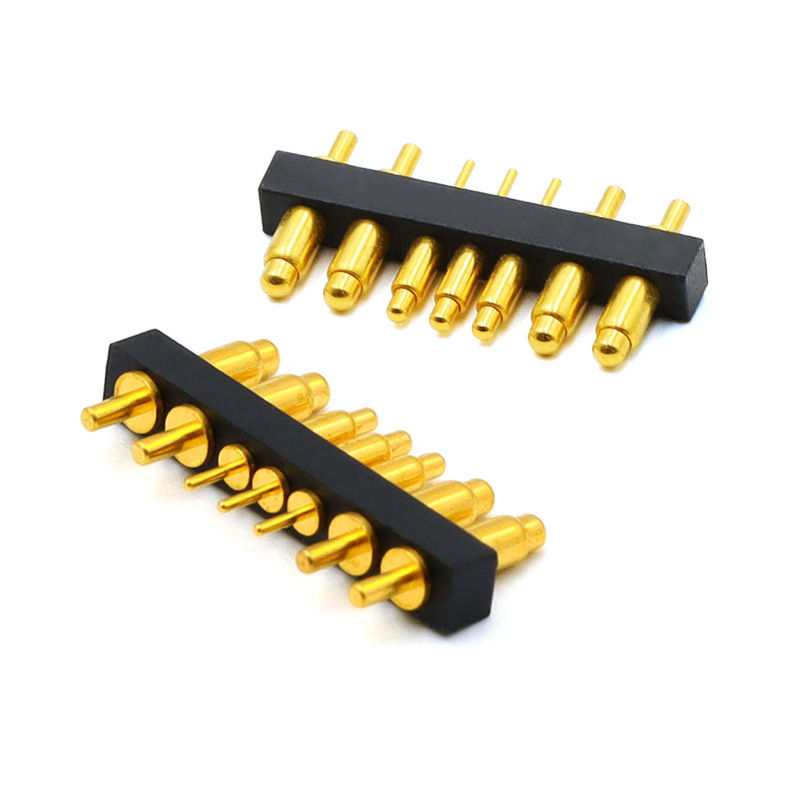

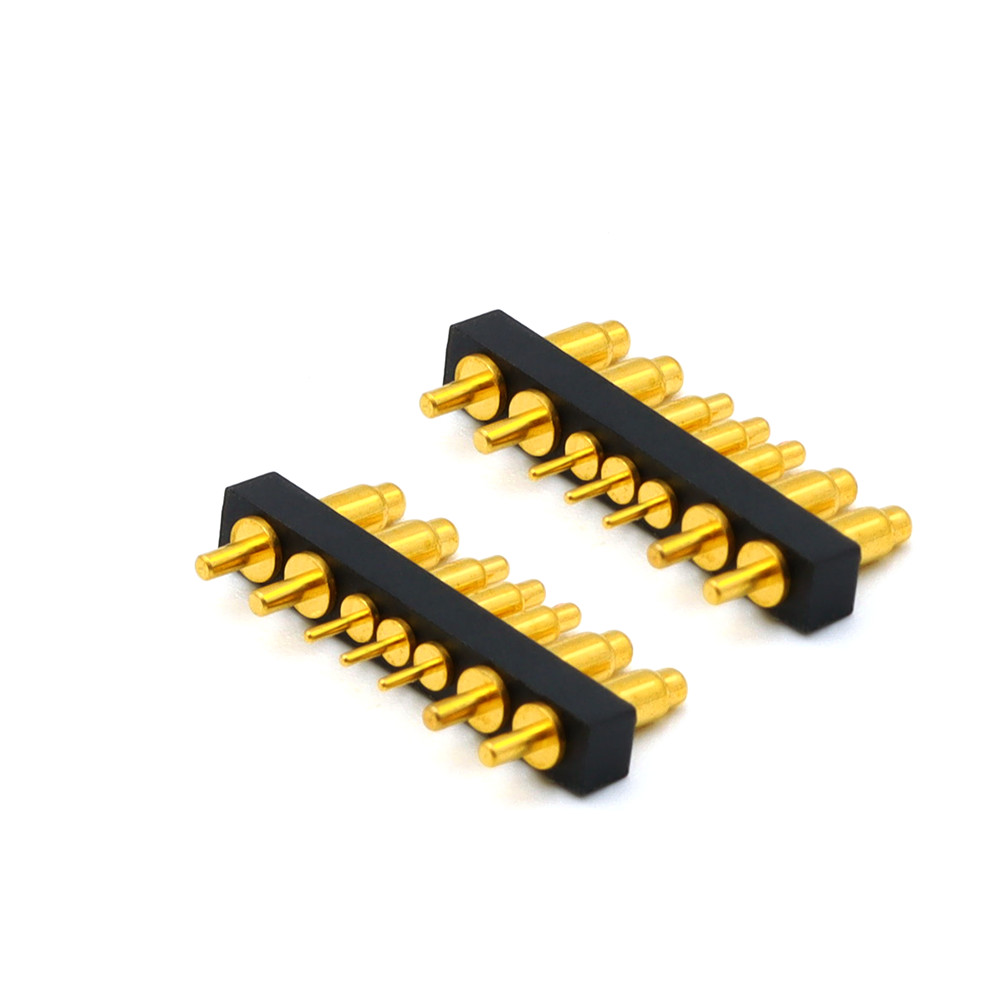

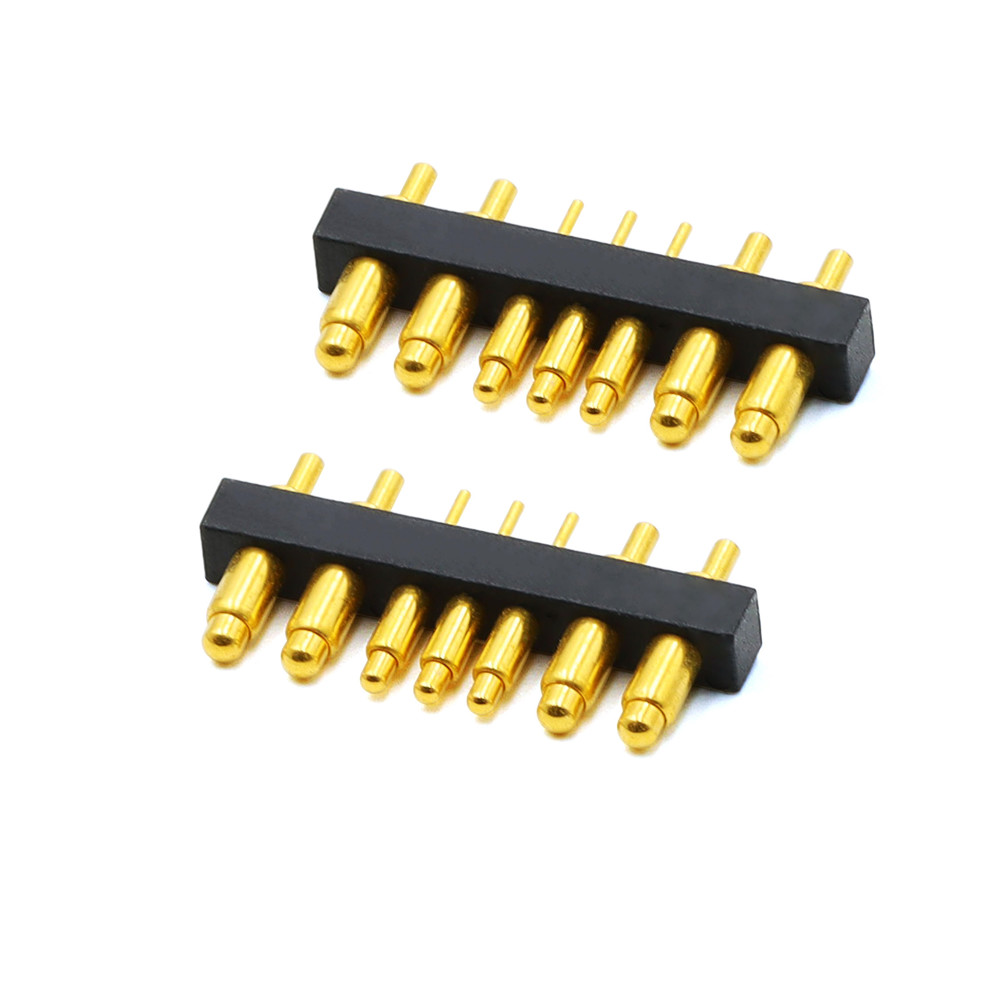

Melalui lubang 7pin konektor pogo jenis DIP plating emas kuningan konektor pin pogo.
Union Precision Electronic Co.,Ltd (UPE) berkomitmen untuk high-end Pogo Pin,konektor Pogo Pin,konektor magnetik dan desain,pengembangan,produksi dan penjualan produk pendukung sebagai perusahaan teknologi tinggi.
Kami telah berpegang pada inovasi teknologi terus menerus dan produk berkualitas tinggi sebagai inti dari pengembangan perusahaan, profesional dan berpengalaman teknistim yang berpengalaman dalam industri konektor yang relevan.UPE memiliki pengalaman kerja bertahun-tahun dalam pengembangan produk dan manufaktur.UPE memastikan kualitas produk selama desain produk,pengembangan dan manufakturPada saat yang sama, ia juga dapat menyediakan pelanggan dengan dukungan teknis seperti pengembangan sinkron.
Daerah pabrik produksi diterapkan secara ketat sesuai dengan standar 7S, dan bengkel bebas debu digunakan untuk operasi produksi dan lingkungan kerja bersih dan rapi.Kami menerapkan kontrol kualitas yang ketat sesuai dengan standar sistem manajemen mutu ISO90001.
Produk kami terutama diekspor ke Eropa, Amerika Serikat, Kanada, negara-negara maju dan wilayah Asia.
Kami bertujuan untuk memenuhi kebutuhan pelanggan dengan produk yang aman dan andal. kami juga menyediakan layanan yang disesuaikan dan karena kami memiliki banyak desainer berpengalaman di POGO PIN,kami dapat dengan cepat menyesuaikan sampel kualitas yang stabil untuk memenuhi kebutuhan desain pelanggan dengan siklus pengembangan produk pendek.
Keuntungan dari konektor UPE dengan beban pegas:
Konektor dengan beban pegas, umumnya dikenal sebagai pin pegas atau pin pogo, menawarkan beberapa keuntungan:
*Keandalan:Pin UPE Pogo yang menggunakan teknologi CLIP memberikan koneksi listrik yang konsisten dan dapat diandalkan, bahkan di lingkungan yang terkena getaran dan kejut mekanis.
*Desain kompak:Ukuran kecilnya memungkinkan mereka untuk muat di ruang yang sempit, yang ideal untuk perangkat elektronik modern yang kompak.
*Fleksibilitas:Pin Pogo dapat beradaptasi dengan variasi permukaan, memastikan koneksi yang stabil bahkan jika permukaan perkawinan tidak selaras sempurna.
*Mudah Digunakan:Mereka mudah digunakan, dengan pemasangan dan pemeliharaan yang mudah.
*Daya tahan:Mereka dirancang untuk menahan banyak siklus koneksi dan pemutusan, membuat mereka sangat tahan lama
Keuntungan kami dan pilihan Anda:
.UPE profesional disesuaikan arus tinggi Pogo Pin dengan seri 15A-30A, telah diproduksi secara massal.
.UPE mengembangkan konektor pin 2pin-40pin Pogo pria dan wanita standar pitch 2.54mm dengan SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life tes hingga 1.000.000 siklus.
.Semua produk dapat melewati standar HF, RoHS REACH.
.100% tes listrik laporan yang disediakan sebelum pengiriman barang.
.Custom dari berbagai bentuk tersedia, struktur kecil dan arus tinggi.
Mengapa pelanggan memilihUPE?
1. Layanan kustomisasi profesional
2Kemampuan produksi sampel cepat
3. Sistem kontrol kualitas yang ketat
4. Pengolahan dengan komponen impor
5Peralatan pengujian presisi tinggi
6. Prosedur pengendalian biaya yang wajar
Kinerja parameter Pogo Pin Connector dengan beban pegas
|
Nama Bagian
|
Tabel kinerja parameter
|
|
Barel Materia
|
Tembaga
|
Beryllium tembaga
|
Fosfor Perunggu
|
|
|
Bahan Plunger
|
Tembaga
|
Beryllium tembaga
|
Fosfor Perunggu
|
Baja tahan karat
|
|
Pilihan musim semi
|
Stainle
|
Kabel musik
|
|
|
|
Persyaratan pelapisan
|
Emas-Au
|
Perak-Ag
|
Palladium-nikel
(Pd-Ni)
|
|
|
Listrik nominal
|
1A, 2A, 3A, 5A,15A atau 30A (struktur yang berbeda)
|
|
Tegangan nominal
|
DC 12V 24V
|
|
Resistensi kontak
|
30mΩ 50mΩ Max. (ketenangan)
|
|
Uji Kehidupan
|
50,000 siklus Min. 1000,000 siklus Max
|
|
REflow Temp.
|
265 °, 4 ~ 5 detik
|
|
Uji Keandalan POGO PIN
|
|
Kekuatan penahan
|
Pada siklus nominal 500±50 per jam,50,000 siklus minimal
|
|
Kelembaban
|
EIA-364-31,Metode pengujian II, Kondisi A Subjek menyambung konektor ke kelembaban relatif90% sampai 95% RH dan suhu 40°C± 2°Ckelembaban relatif untuk 96 ho- Tidak, tidak.
|
|
Ketahanan terhadap Panas Solder
|
EIA-364-56,Prosedur 5,Level 2 265°C+10/-0°Cselama 30 sampai 35 detik
|
|
Semprotan garam
|
EIA-364-26,Kondisi pengujian B Subyek menyatu konektor ke larutan garam 5±1%
konsentrasi, 35+1°C/-2°Cselama 48 jam.
|
|
Uji kekuatan pegas
|
Prosedur uji kekuatan normal, 100 g ± 20 g pada ketinggian kerja
|
|
Kehidupan suhu
|
EIA-364-17,Metode pengujian A,kondisi 4,kondisi waktu pengujian A Subyek berpasangan
konektor untuk 85°C± 2°Cselama 96 jam.
|
|
Kemampuan untuk disolder
|
EIA-364-52 Merendam ke 265±5°C, 60/40±5% Sn/pb pengelasan selama 4,0 ~ 5,0 detik
|
|
Resistensi kontak
|
EIA-364-23 Mengukur resistensi kontak dengan arus uji maksimum 100 mAdan tegangan maksimum 20 mV
|
Pogo Pin Connector terdiri dari 6 bagian:Plunger,Barrel,Spring, Keramik manik-manik,Housing,Cap
Beberapa Konektor Pin Pogo yang disesuaikan untuk referensi:
Bidang aplikasi produk:
