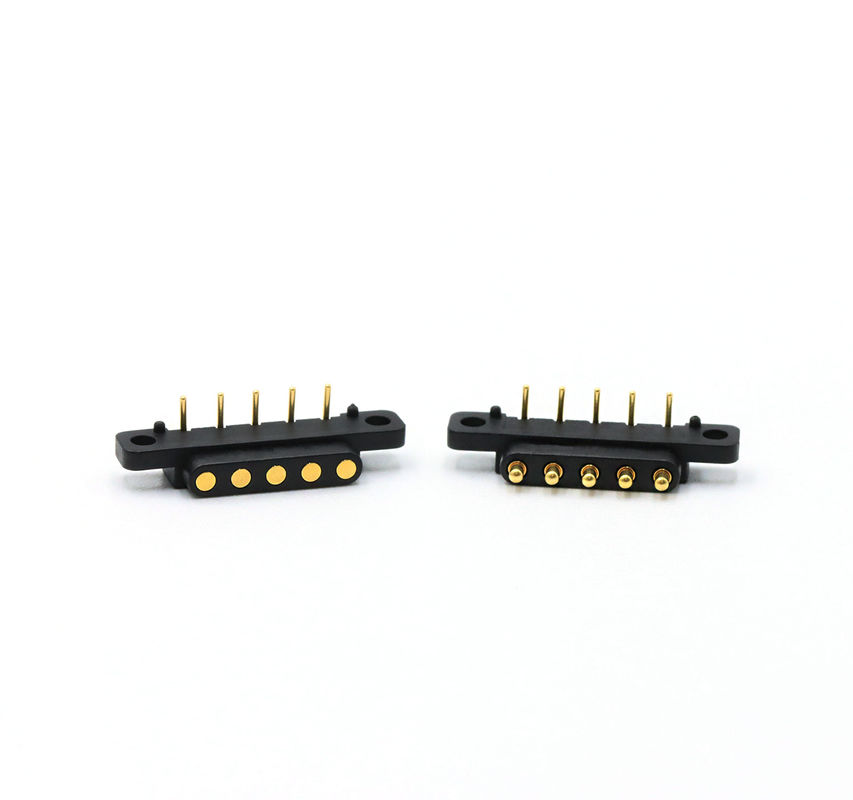

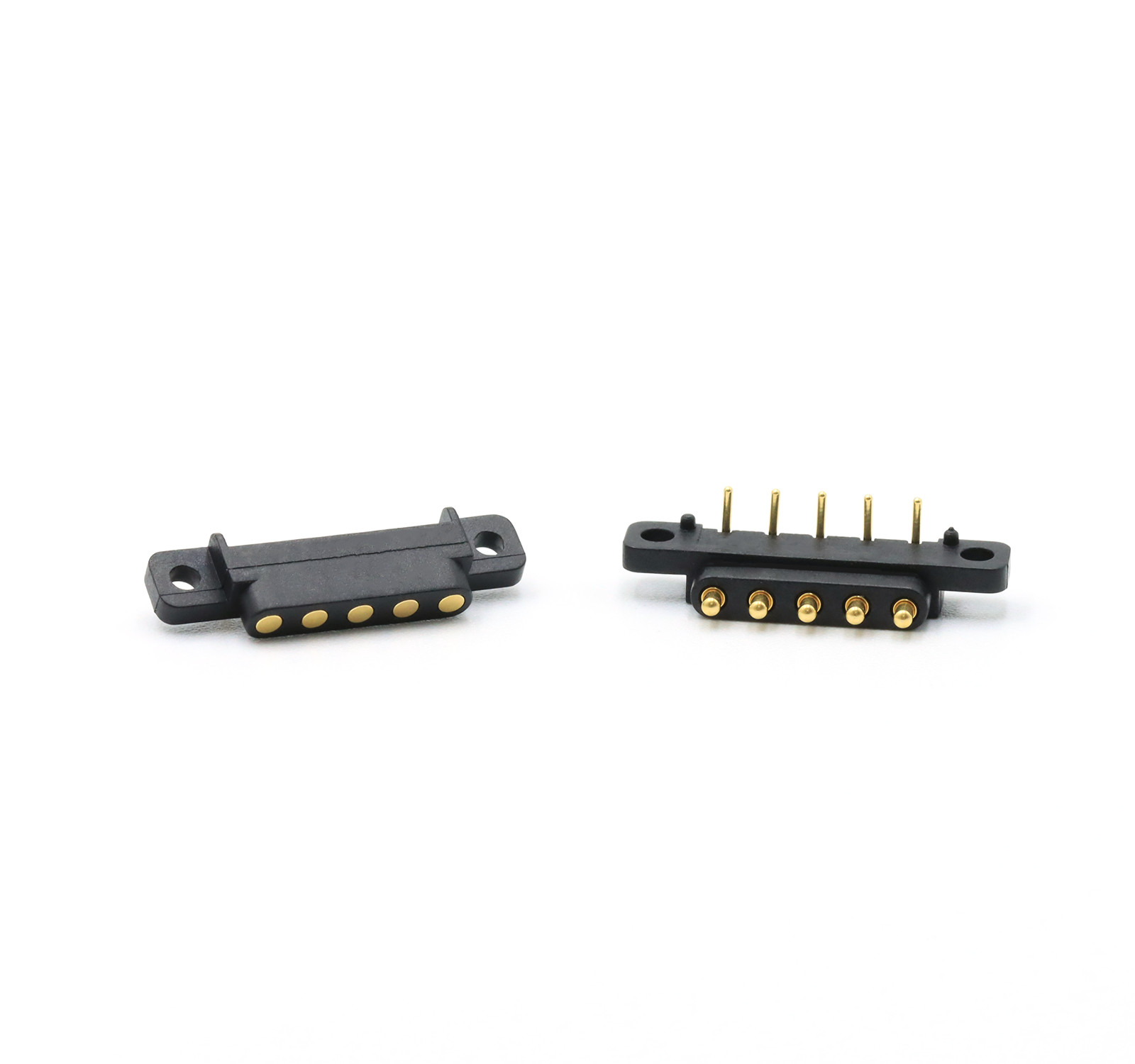

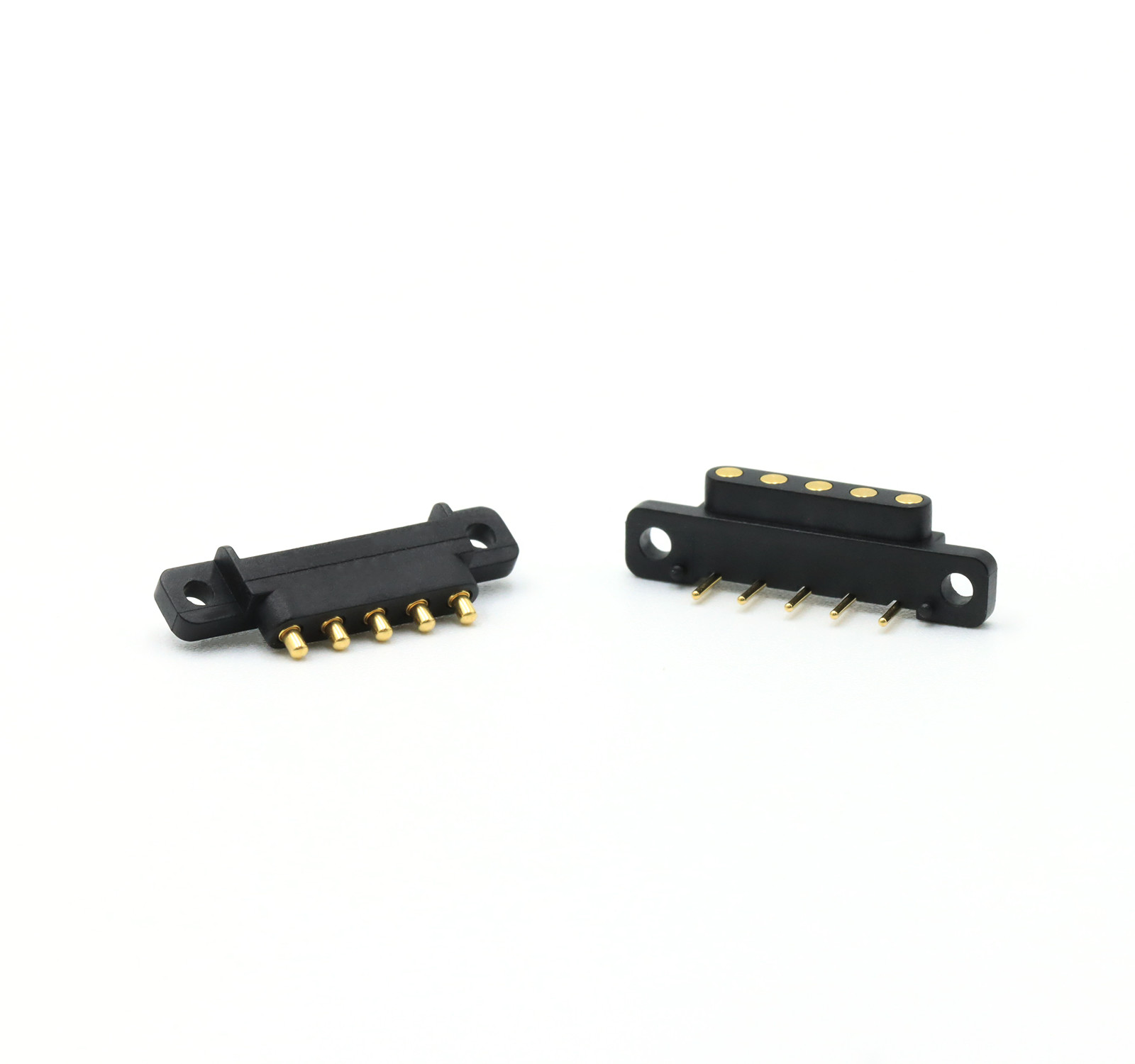

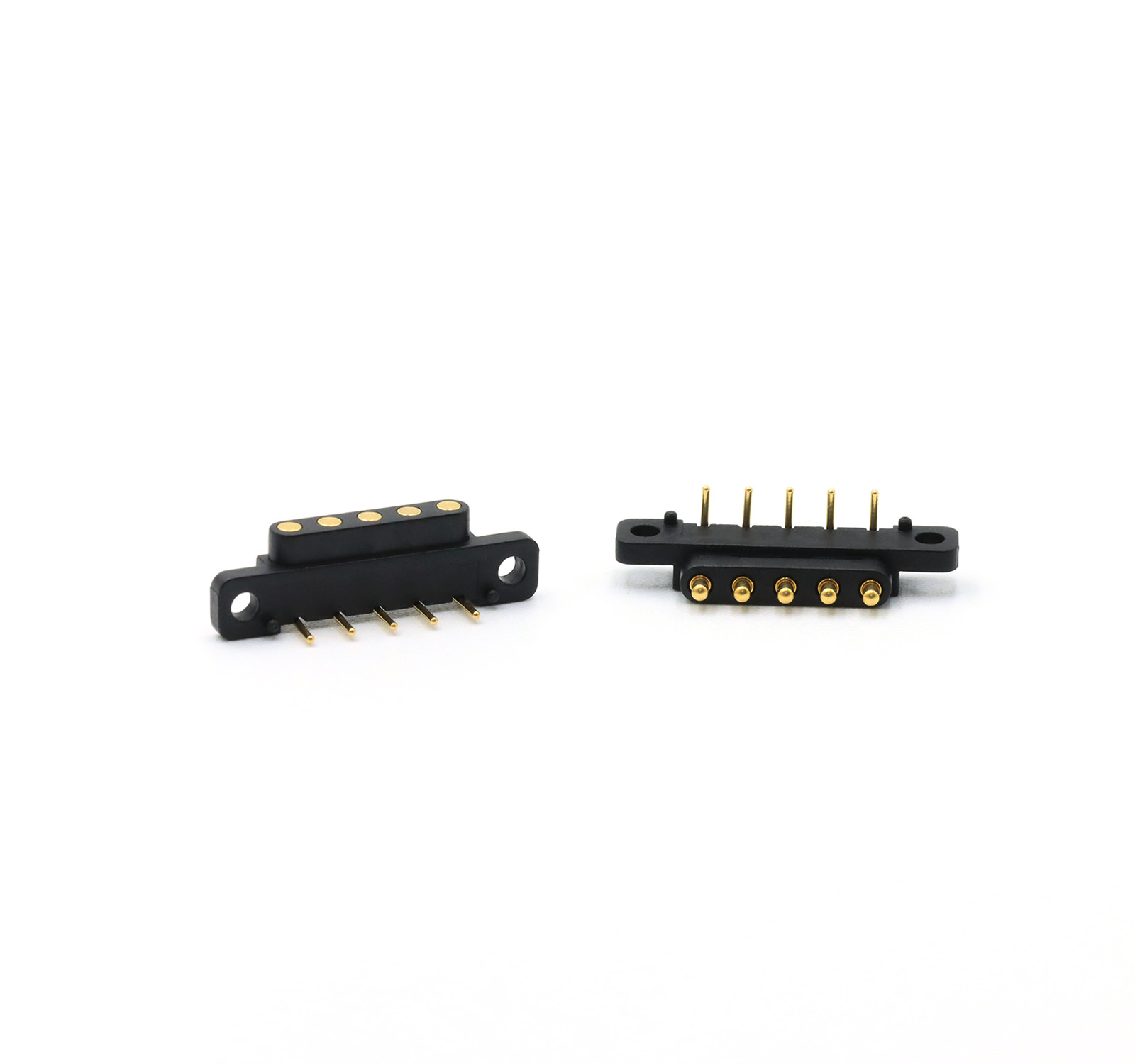

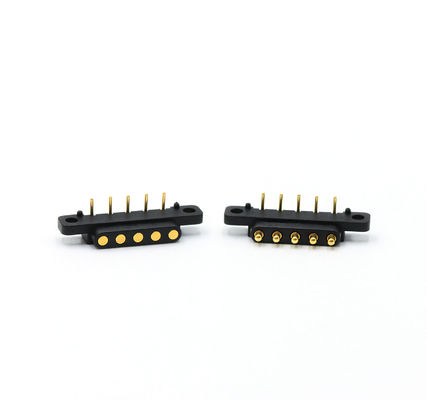

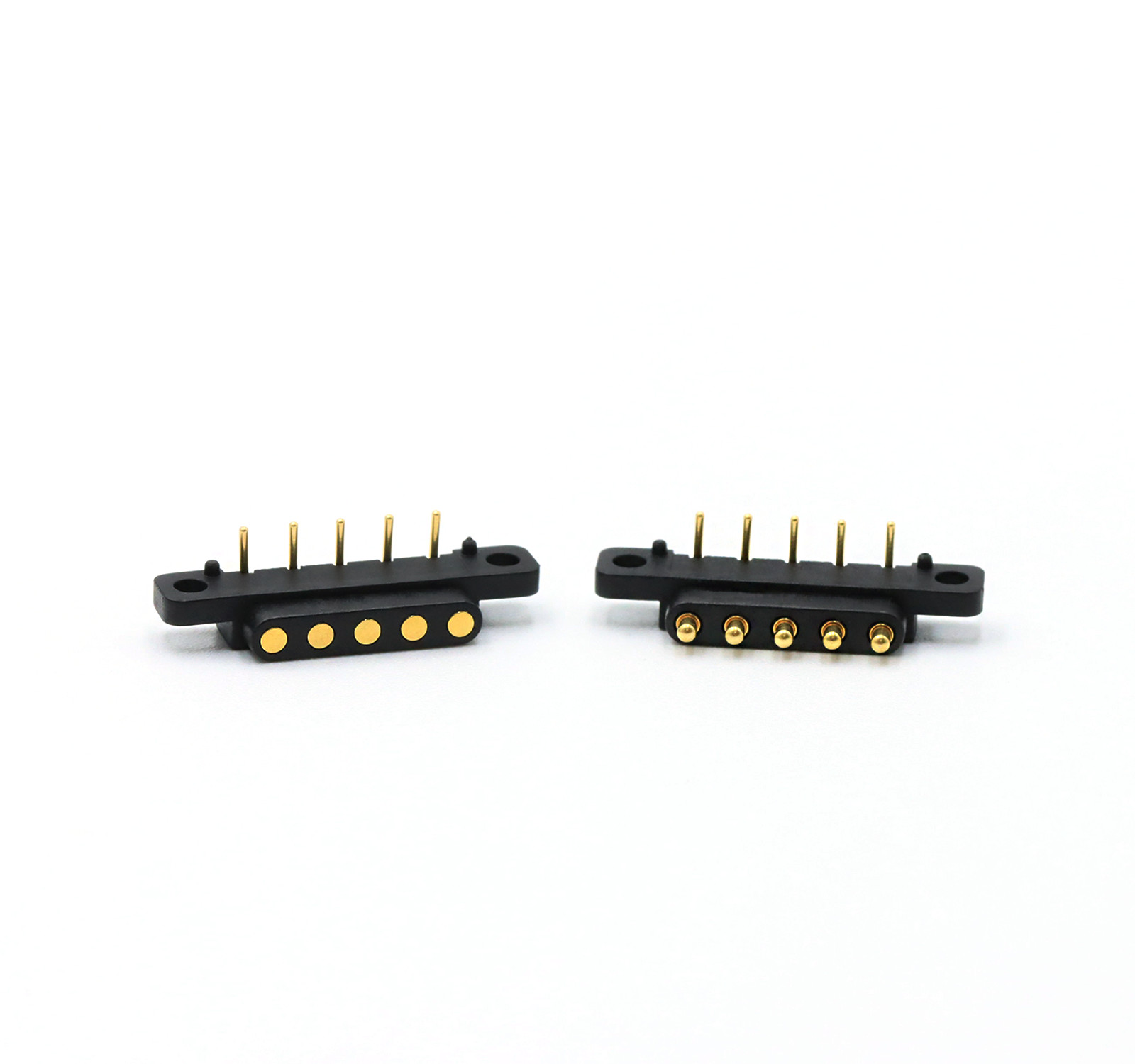

2.54mm pitch 5pin Bended Spring Loaded Pogo Pin Connector Right Angle SUS304.
Union Precision Electronic LIMITED ((UPE) adalah kustom profesionalprodusendalam konektor termasuk POGO PIN, konektor POGO PINdengan perumahan,Ini adalah salah satu perusahaan yang paling kompetitif di bidang konektor beban pegas di Cina.
Kami menyediakan banyak seri konektor spring-loaded Spring-loaded pin, konektor spring-loaded adalah jenis khusus dari teknologi kontak.Teknologi ini dapat diandalkan telah digunakan oleh banyak pelanggan kelas dunia dan diterapkan untuk berbagai jenis produk elektronik, seperti ponsel, GPS, laptop PC, alat bantu dengar, jam tangan pintar
Produk kami terutama diekspor ke Eropa, Amerika Serikat, Kanada, negara-negara maju dan wilayah Asia.
Pogo Pin Connector terdiri dari 6 bagian:Plunger,Barrel,Spring, Keramik manik-manik,Housing,Cap
Catatan:
|
Nama produk
|
Konektor Pin Pogo
|
|
Pin
|
5Pin
|
|
Jenis
|
Sudut kanan
|
|
Bahan
|
C6801, Tembaga C3602, SUS304, Hitam HTN bebas timbal
|
| Selesaikan |
Au plating, Ni plating
|
|
Daya pegas
|
80g+/-20g pada badai kerja
|
|
Torsi kerja
|
1.2mm
|
|
Burung bangau
|
1.4mm
|
|
Tegangan
|
12V
|
|
Saat ini
|
3.0A Max.
|
|
Resistensi kontak
|
50mΩ Max (PIN).
|
|
Tes semprotan garam
|
48 H
|
|
Paket
|
Kantong PE di dalam, karton di luar atau sesuai kebutuhan pelanggan kami
|
Pria Pogo Pin Konektor Gambar SiZe:
Gambar Konektor Pin Pogo Wanita SiZe:
Kinerja Parameter Konektor Pin Pogo
|
Nama Bagian
|
Tabel kinerja parameter
|
|
Barel Materia
|
Tembaga
|
Beryllium tembaga
|
Fosfor Perunggu
|
|
|
Bahan Plunger
|
Tembaga
|
Beryllium tembaga
|
Fosfor Perunggu
|
Baja tahan karat
|
|
Pilihan musim semi
|
Stainle
|
Kabel musik
|
|
|
|
Persyaratan pelapisan
|
Emas-Au
|
Perak-Ag
|
Palladium-nikel
(Pd-Ni)
|
|
|
Listrik nominal
|
1A, 2A, 3A, 5A,15A atau 30A (struktur yang berbeda)
|
|
Tegangan nominal
|
DC 12V 24V
|
|
Resistensi kontak
|
30mΩ 50mΩ Max. (ketenangan)
|
|
Uji Kehidupan
|
50,000 siklus Min. 1000,000 siklus Max
|
|
REflow Temp.
|
265 °, 4 ~ 5 detik
|
|
Uji Keandalan POGO PIN
|
|
Kekuatan penahan
|
Pada siklus nominal 500±50 per jam,50,000 siklus minimal
|
|
Kelembaban
|
EIA-364-31,Metode pengujian II, Kondisi A Subjek menyambung konektor ke kelembaban relatif90% sampai 95% RH dan suhu 40°C± 2°Ckelembaban relatif untuk 96 ho- Tidak, tidak.
|
|
Ketahanan terhadap Panas Solder
|
EIA-364-56,Prosedur 5,Level 2 265°C+10/-0°Cselama 30 sampai 35 detik
|
|
Semprotan garam
|
EIA-364-26,Kondisi pengujian B Subyek menyatu konektor ke larutan garam 5±1%
konsentrasi, 35+1°C/-2°Cselama 48 jam.
|
|
Uji kekuatan pegas
|
Prosedur uji kekuatan normal, 100 g ± 20 g pada ketinggian kerja
|
|
Kehidupan suhu
|
EIA-364-17,Metode pengujian A,kondisi 4,kondisi waktu pengujian A Subyek berpasangan
konektor untuk 85°C± 2°Cselama 96 jam.
|
|
Kemampuan untuk disolder
|
EIA-364-52 Merendam ke 265±5°C, 60/40±5% Sn/pb pengelasan selama 4,0 ~ 5,0 detik
|
|
Resistensi kontak
|
EIA-364-23 Mengukur resistensi kontak dengan arus uji maksimum 100 mAdan tegangan maksimum 20 mV
|
Keuntungan dari konektor UPE dengan beban pegas:
Konektor dengan beban pegas, umumnya dikenal sebagai pin pegas atau pin pogo, menawarkan beberapa keuntungan:
Keandalan:Pin UPE Pogo yang menggunakan teknologi CLIP memberikan koneksi listrik yang konsisten dan dapat diandalkan, bahkan di lingkungan yang terkena getaran dan kejut mekanis.
Desain kompak:Ukuran kecilnya memungkinkan mereka untuk muat di ruang yang sempit, yang ideal untuk perangkat elektronik modern yang kompak.
Fleksibilitas:Pin Pogo dapat beradaptasi dengan variasi permukaan, memastikan koneksi yang stabil bahkan jika permukaan perkawinan tidak selaras sempurna.
Mudah Digunakan:Mereka mudah digunakan, dengan pemasangan dan pemeliharaan yang mudah.
Daya tahan:Mereka dirancang untuk menahan banyak siklus koneksi dan pemutusan, membuat mereka sangat tahan lama
Keuntungan kami dan pilihan Anda:
.UPE profesional disesuaikan arus tinggi Pogo Pin dengan seri 15A-30A, telah diproduksi secara massal.
.UPE mengembangkan konektor pin 2pin-40pin Pogo pria dan wanita standar pitch 2.54mm dengan SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life tes hingga 1.000.000 siklus.
.Semua produk dapat melewati standar HF, RoHS REACH.
.100% tes listrik laporan yang disediakan sebelum pengiriman barang.
.Custom dari berbagai bentuk tersedia, struktur kecil dan arus tinggi.
Mengapa pelanggan memilihUPE?
1. Layanan kustomisasi profesional
2Kemampuan produksi sampel cepat
3. Sistem kontrol kualitas yang ketat
4. Pengolahan dengan komponen impor
5Peralatan pengujian presisi tinggi
6. Prosedur pengendalian biaya yang wajar
Beberapa Konektor Pin Pogo yang disesuaikan untuk referensi:
Bidang aplikasi produk:
Pengemasan & Pengiriman
