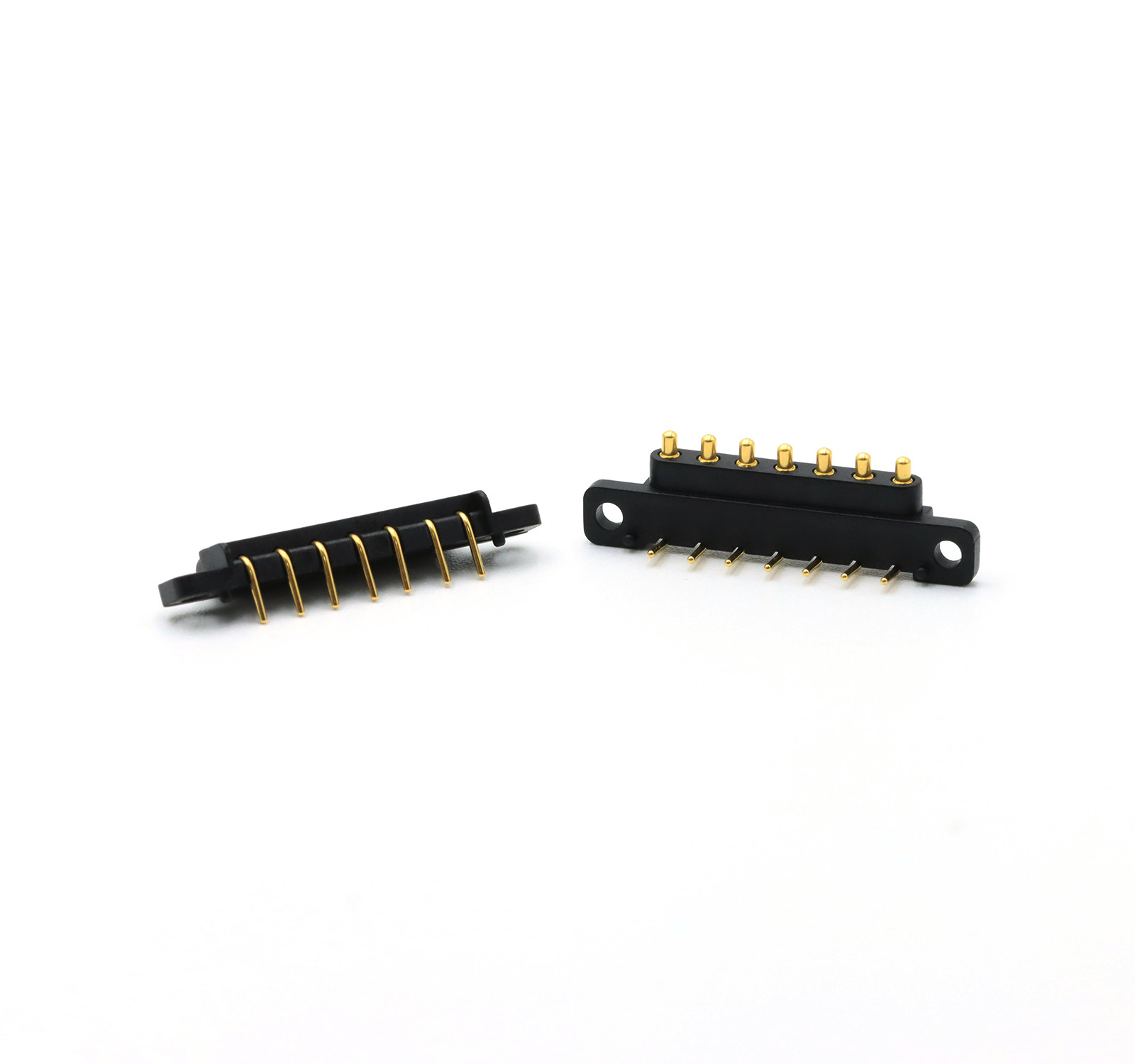

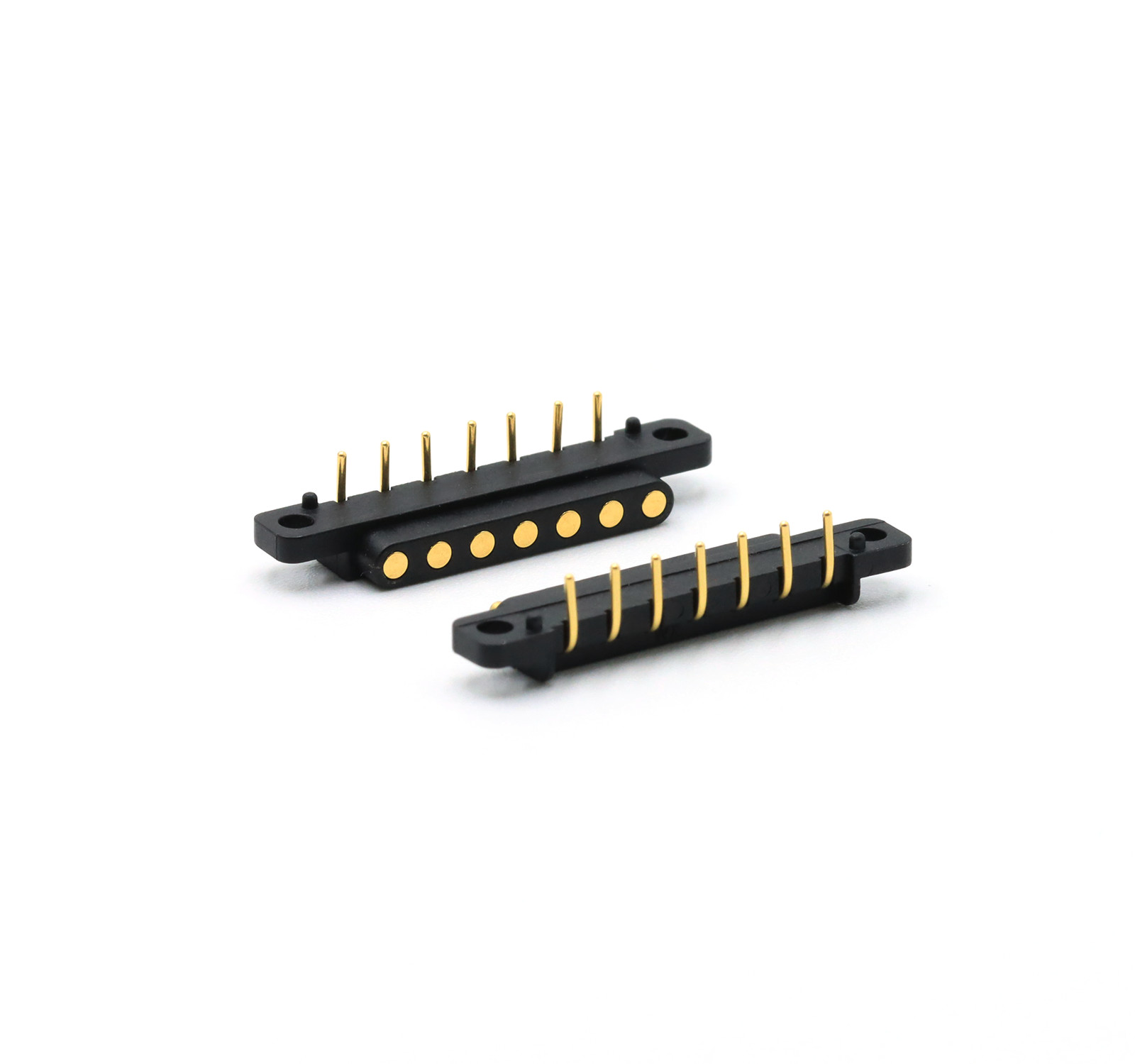

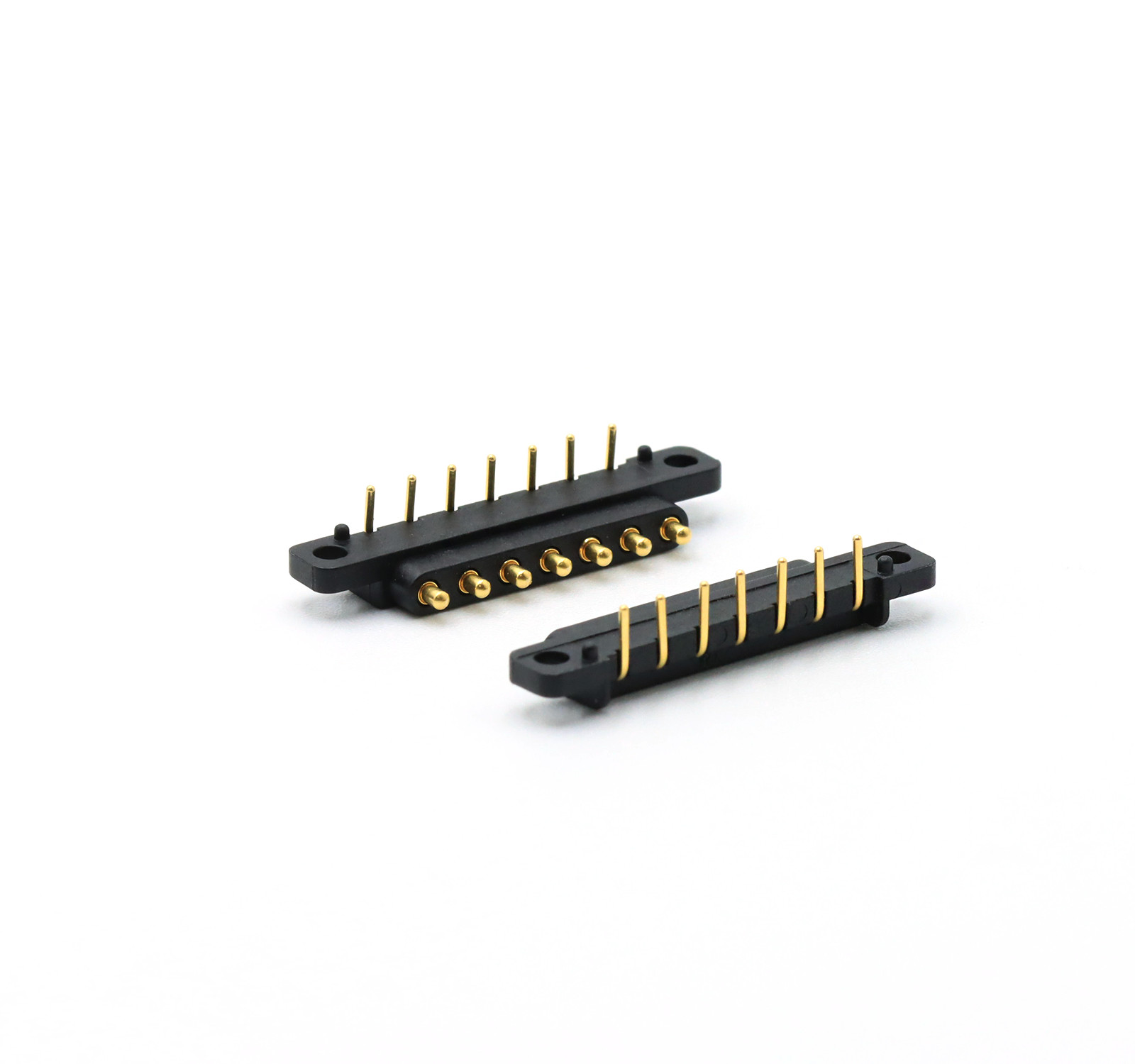

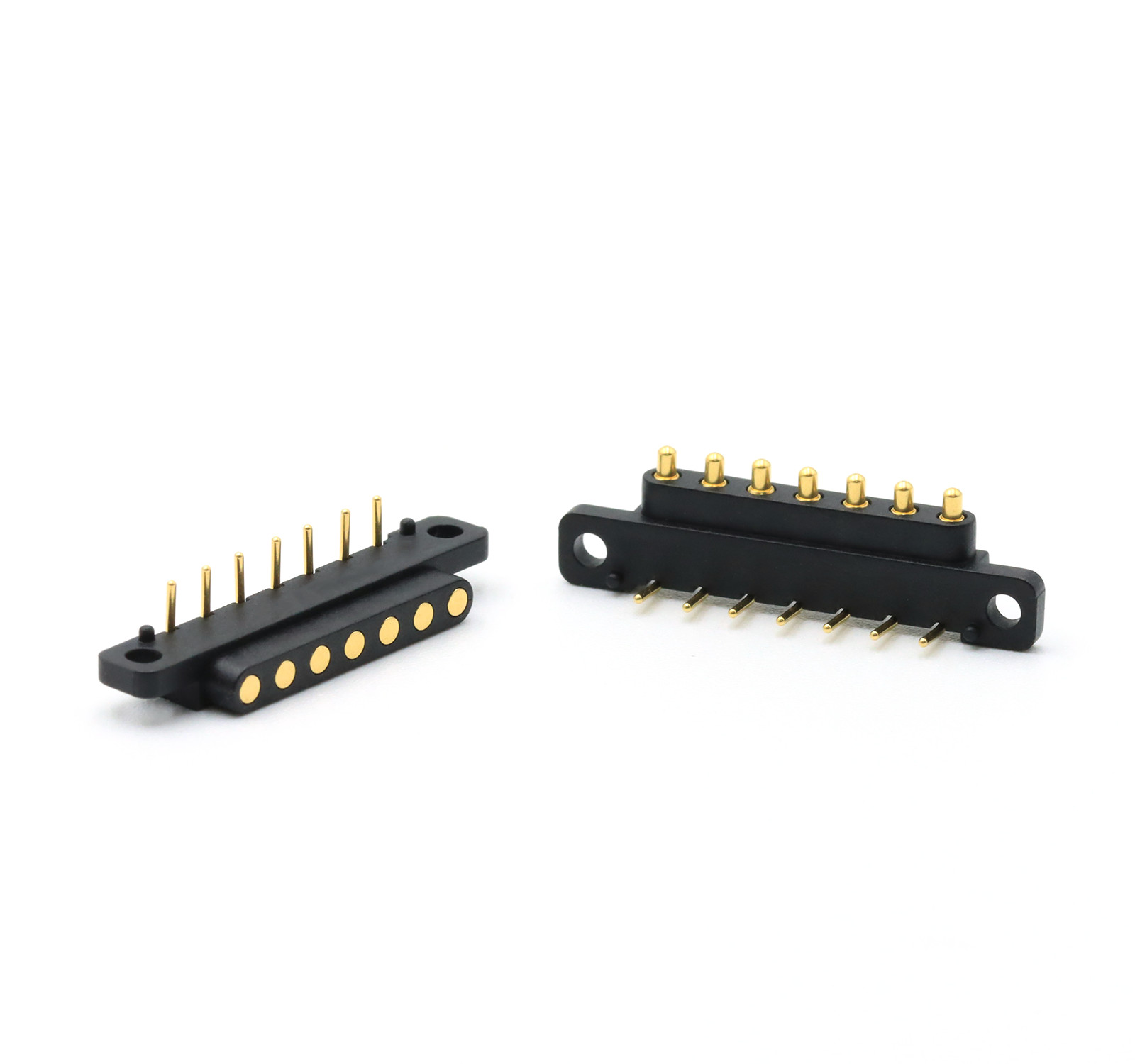

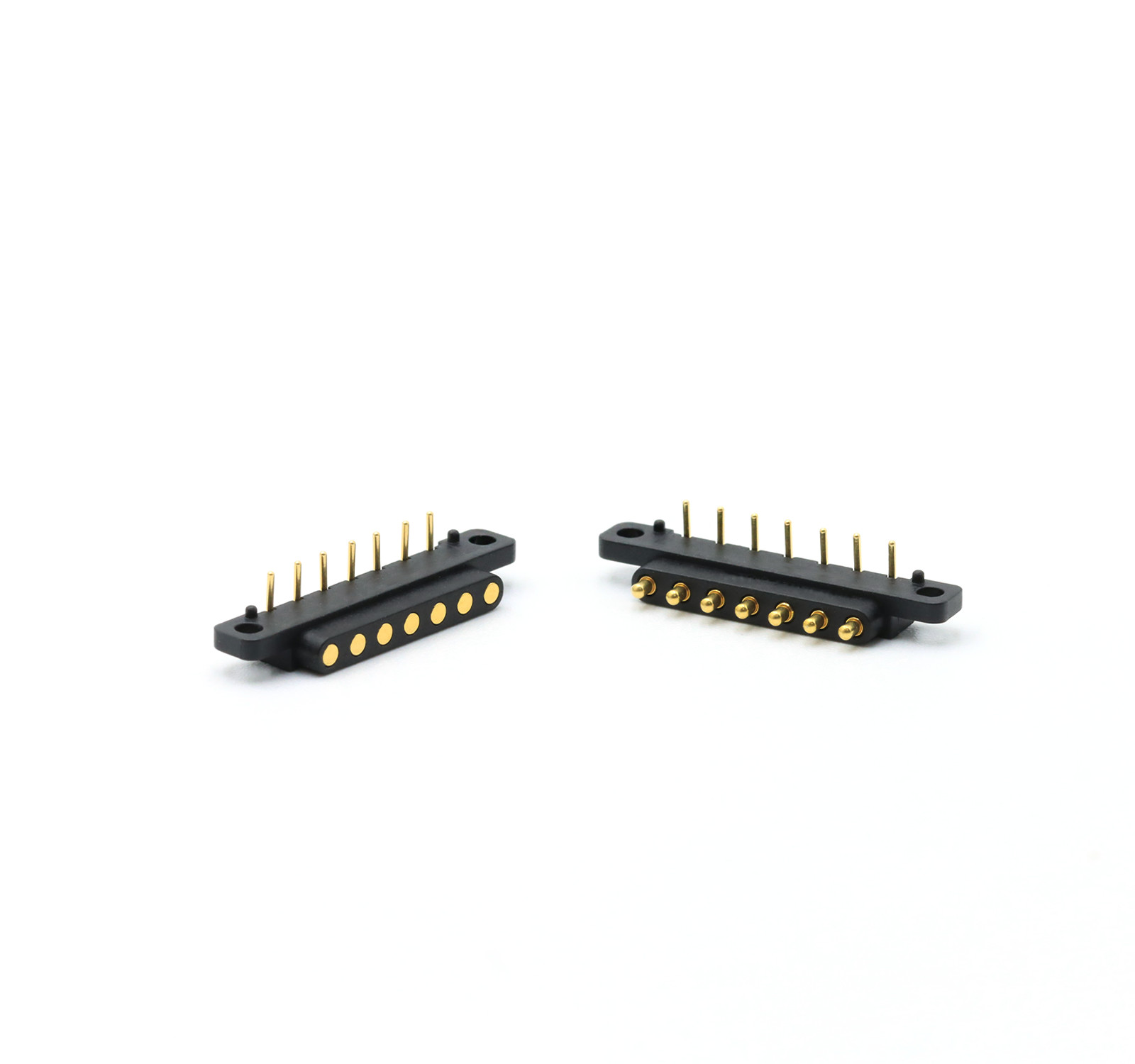

3A HTN Right Angle 7P Pogo Pin Spring Loaded Connectors Untuk Peralatan Pengisian.
Union Precision Electronic Limited (UPE) adalah produsen kustom terkemuka yang mengkhususkan diri dalam konektor spring-loaded berkualitas tinggi, termasuk konektor POGO PIN dan casing konektor POGO PIN.Sebagai salah satu pemasok konektor beban pegas paling kompetitif di Cina, kami memberikan solusi rekayasa presisi untuk aplikasi elektronik yang menuntut.
Pin Pogo BerkilauKontak yang dapat diandalkan dan bertentangan rendah untuk koneksi listrik yang aman.
Konektor Pin Pogo dengan perumahanDesain yang dapat disesuaikan untuk berbagai perpaduan dan antarmuka PCB.
Teknologi kontak pegasDibuat untuk daya tahan, umur siklus yang tinggi, dan kinerja yang konsisten.
Konektor kami dipercaya olehpelanggan kelas duniadi seluruh industri, termasuk:
✔Elektronik KonsumenPonsel pintar, jam tangan pintar, tablet, laptop, perangkat GPS
✔Pakai & MedisPerangkat bantu dengar, alat pemantauan kesehatan
✔IoT & Peralatan IndustriPengisian nirkabel, perlengkapan pengujian, modul otomotif
Pogo Pin Connector terdiri dari 6 bagian:Plunger,Barrel,Spring, Keramik manik-manik,Housing,Cap
Catatan:
|
Nama produk
|
Konektor Pin Pogo
|
|
Pin
|
7Pin
|
|
Jenis
|
Sudut kanan
|
|
Bahan
|
C6801, Tembaga C3602, SUS304, Hitam HTN bebas timbal
|
| Selesaikan |
Au plating, Ni plating
|
|
Daya pegas
|
80g+/-20g pada badai kerja
|
|
Torsi kerja
|
1.2mm
|
|
Burung bangau
|
1.4mm
|
|
Tegangan
|
12V
|
|
Saat ini
|
3.0A Max.
|
|
Resistensi kontak
|
50mΩ Max (PIN).
|
|
Tes semprotan garam
|
48 H
|
|
Paket
|
Kantong PE di dalam, karton di luar atau sesuai kebutuhan pelanggan kami
|
Pria Pogo Pin Konektor Gambar SiZe:
Gambar Konektor Pin Pogo Wanita SiZe:
Kinerja Parameter Konektor Pin Pogo
|
Nama Bagian
|
Tabel kinerja parameter
|
|
Barel Materia
|
Tembaga
|
Beryllium tembaga
|
Fosfor Perunggu
|
|
|
Bahan Plunger
|
Tembaga
|
Beryllium tembaga
|
Fosfor Perunggu
|
Baja tahan karat
|
|
Pilihan musim semi
|
Stainle
|
Kabel musik
|
|
|
|
Persyaratan pelapisan
|
Emas-Au
|
Perak-Ag
|
Palladium-nikel
(Pd-Ni)
|
|
|
Listrik nominal
|
1A, 2A, 3A, 5A,15A atau 30A (struktur yang berbeda)
|
|
Tegangan nominal
|
DC 12V 24V
|
|
Resistensi kontak
|
30mΩ 50mΩ Max. (ketenangan)
|
|
Uji Kehidupan
|
50,000 siklus Min. 1000,000 siklus Max
|
|
REflow Temp.
|
265 °, 4 ~ 5 detik
|
|
Uji Keandalan POGO PIN
|
|
Kekuatan penahan
|
Pada siklus nominal 500±50 per jam,50,000 siklus minimal
|
|
Kelembaban
|
EIA-364-31,Metode pengujian II, Kondisi A Subjek menyambung konektor ke kelembaban relatif90% sampai 95% RH dan suhu 40°C± 2°Ckelembaban relatif untuk 96 ho- Tidak, tidak.
|
|
Ketahanan terhadap Panas Solder
|
EIA-364-56,Prosedur 5,Level 2 265°C+10/-0°Cselama 30 sampai 35 detik
|
|
Semprotan garam
|
EIA-364-26,Kondisi pengujian B Subyek menyatu konektor ke larutan garam 5±1%
konsentrasi, 35+1°C/-2°Cselama 48 jam.
|
|
Uji kekuatan pegas
|
Prosedur uji kekuatan normal, 100 g ± 20 g pada ketinggian kerja
|
|
Kehidupan suhu
|
EIA-364-17,Metode pengujian A,kondisi 4,kondisi waktu pengujian A Subyek berpasangan
konektor untuk 85°C± 2°Cselama 96 jam.
|
|
Kemampuan untuk disolder
|
EIA-364-52 Merendam ke 265±5°C, 60/40±5% Sn/pb pengelasan selama 4,0 ~ 5,0 detik
|
|
Resistensi kontak
|
EIA-364-23 Mengukur resistensi kontak dengan arus uji maksimum 100 mAdan tegangan maksimum 20 mV
|
Keuntungan dari konektor UPE dengan beban pegas:
Konektor dengan beban pegas, umumnya dikenal sebagai pin pegas atau pin pogo, menawarkan beberapa keuntungan:
Keandalan:Pin UPE Pogo yang menggunakan teknologi CLIP memberikan koneksi listrik yang konsisten dan dapat diandalkan, bahkan di lingkungan yang terkena getaran dan kejut mekanis.
Desain kompak:Ukuran kecilnya memungkinkan mereka untuk muat di ruang yang sempit, yang ideal untuk perangkat elektronik modern yang kompak.
Fleksibilitas:Pin Pogo dapat beradaptasi dengan variasi permukaan, memastikan koneksi yang stabil bahkan jika permukaan perkawinan tidak selaras sempurna.
Mudah Digunakan:Mereka mudah digunakan, dengan pemasangan dan pemeliharaan yang mudah.
Daya tahan:Mereka dirancang untuk menahan banyak siklus koneksi dan pemutusan, membuat mereka sangat tahan lama
Keuntungan kami dan pilihan Anda:
.UPE profesional disesuaikan arus tinggi Pogo Pin dengan seri 15A-30A, telah diproduksi secara massal.
.UPE dikembangkan 2.0,2.54mm pitch standar pria dan wanita 2pin-40pin Pogo pin konektor dengan SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life tes hingga 1.000.000 siklus.
.Semua produk dapat melewati standar HF, RoHS REACH.
.100% tes listrik laporan yang disediakan sebelum pengiriman barang.
.Custom dari berbagai bentuk tersedia, struktur kecil dan arus tinggi.
Mengapa pelanggan memilihUPE?
1. Layanan kustomisasi profesional
2Kemampuan produksi sampel cepat
3. Sistem kontrol kualitas yang ketat
4. Pengolahan dengan komponen impor
5Peralatan pengujian presisi tinggi
6. Prosedur pengendalian biaya yang wajar
Beberapa Konektor Pin Pogo yang disesuaikan untuk referensi:
Bidang aplikasi produk:
Bagaimana untuk menempatkan pemesanan konektor pin pogo
* Anda mengirimkan gambar atau sampel
* Kami melakukan penilaian proyek
* Kami membuat sampel dan mengirimkannya kepada Anda
* Anda pikir sampel yang baik kemudian menempatkan pesanan dan membayar kami 30% deposit
Kita mulai membuat produk
* Ketika barang selesai, kami mengambil foto untuk cek Anda dan Anda kemudian membayar saldo
* Kami mengirimkan produk ke perusahaan kurir
Tanggal pembayaran:T/T, 50% Deposit, 50% Saldo
Metode pembayaran:T/T,PayPal,OCBC
Waktu lead sampel:Sampel persediaan 2-3hari kerja/sampel khusus 5-7hari kerja
Waktu produksi:10-15Hari kerja
Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan
Istilah perdagangan:EXW
Pengangkutan:Udara, Laut, Ekspres
Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, setiap ukuran khusus, warna, desain dapat diterima
