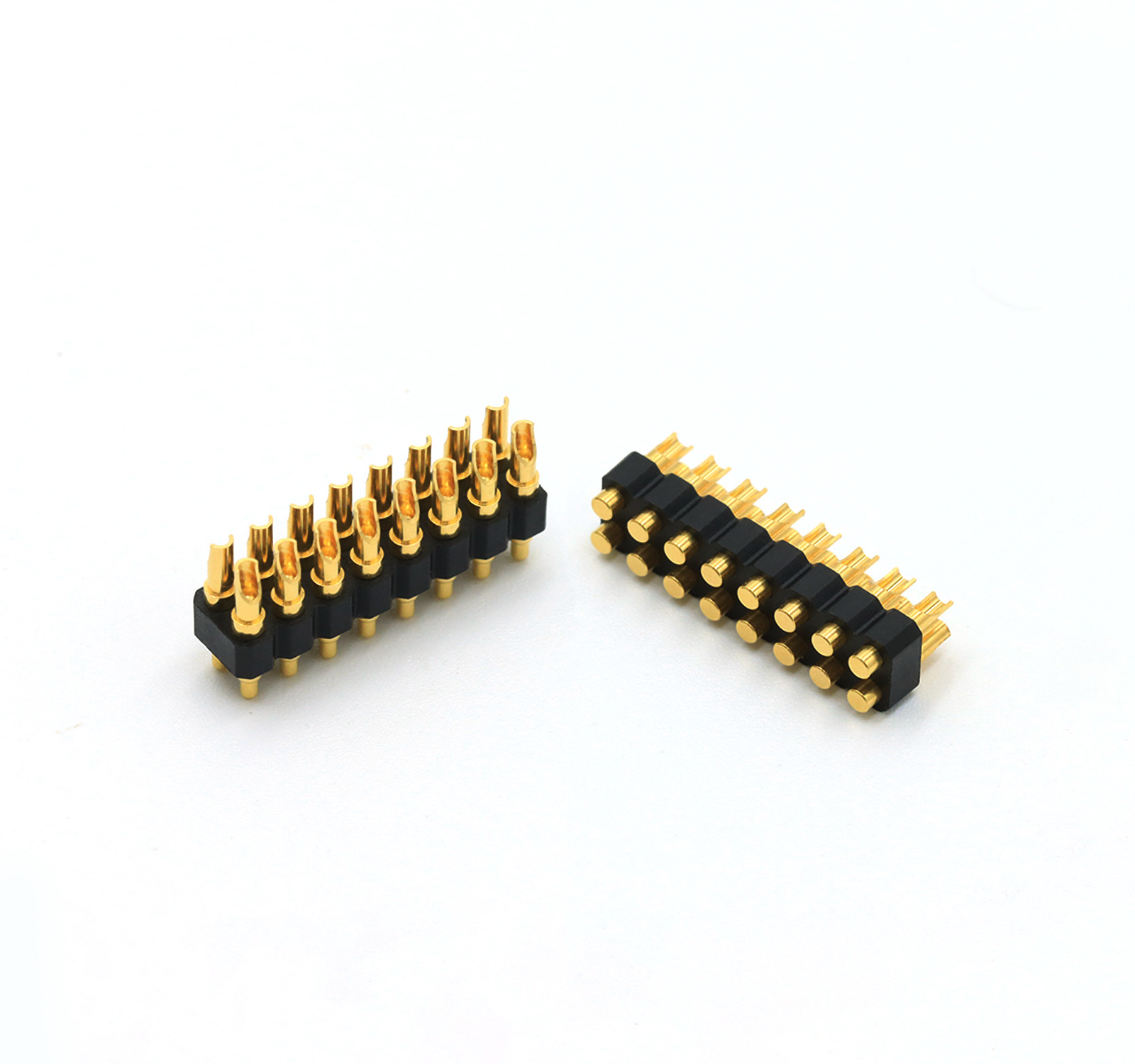

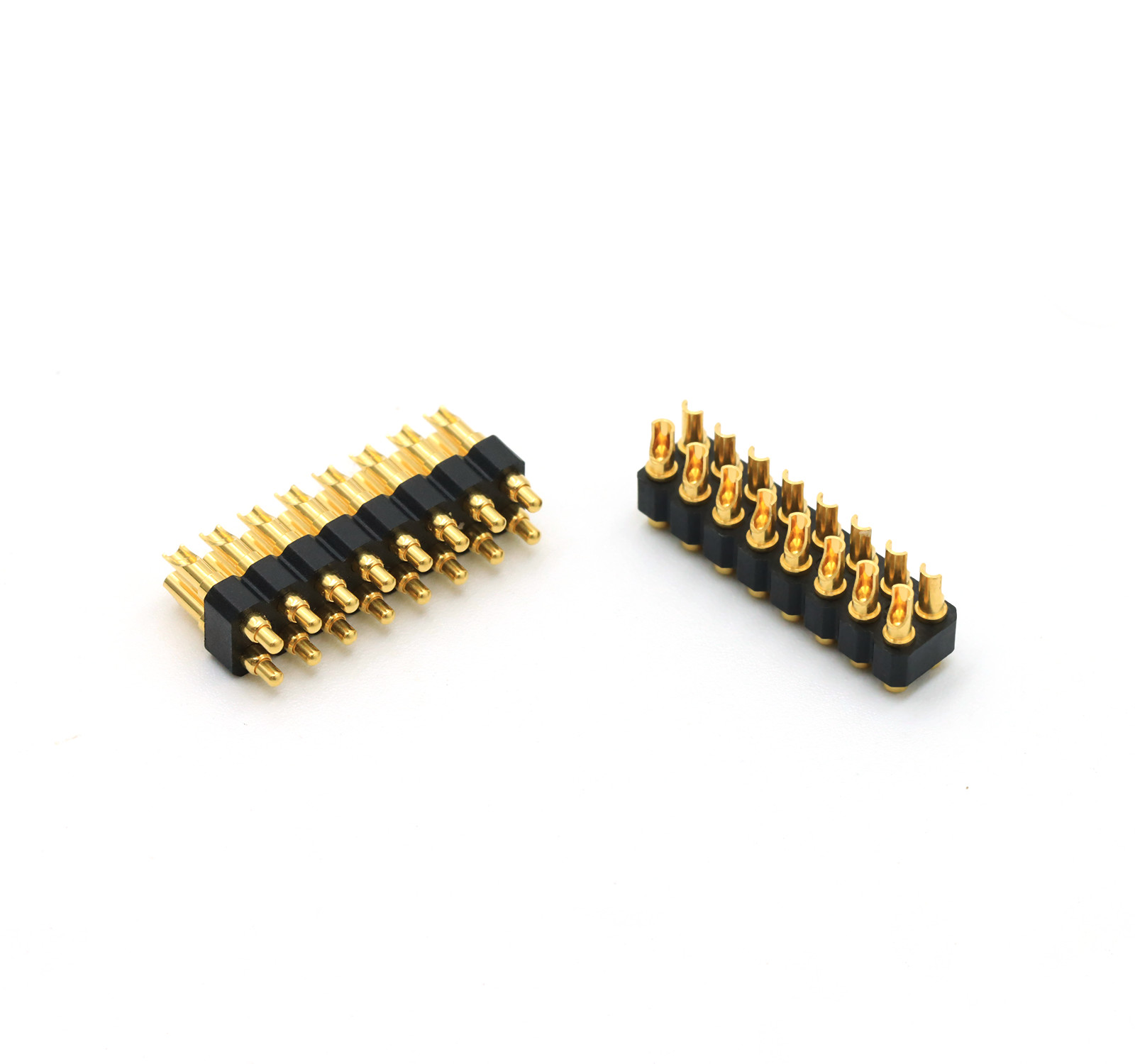

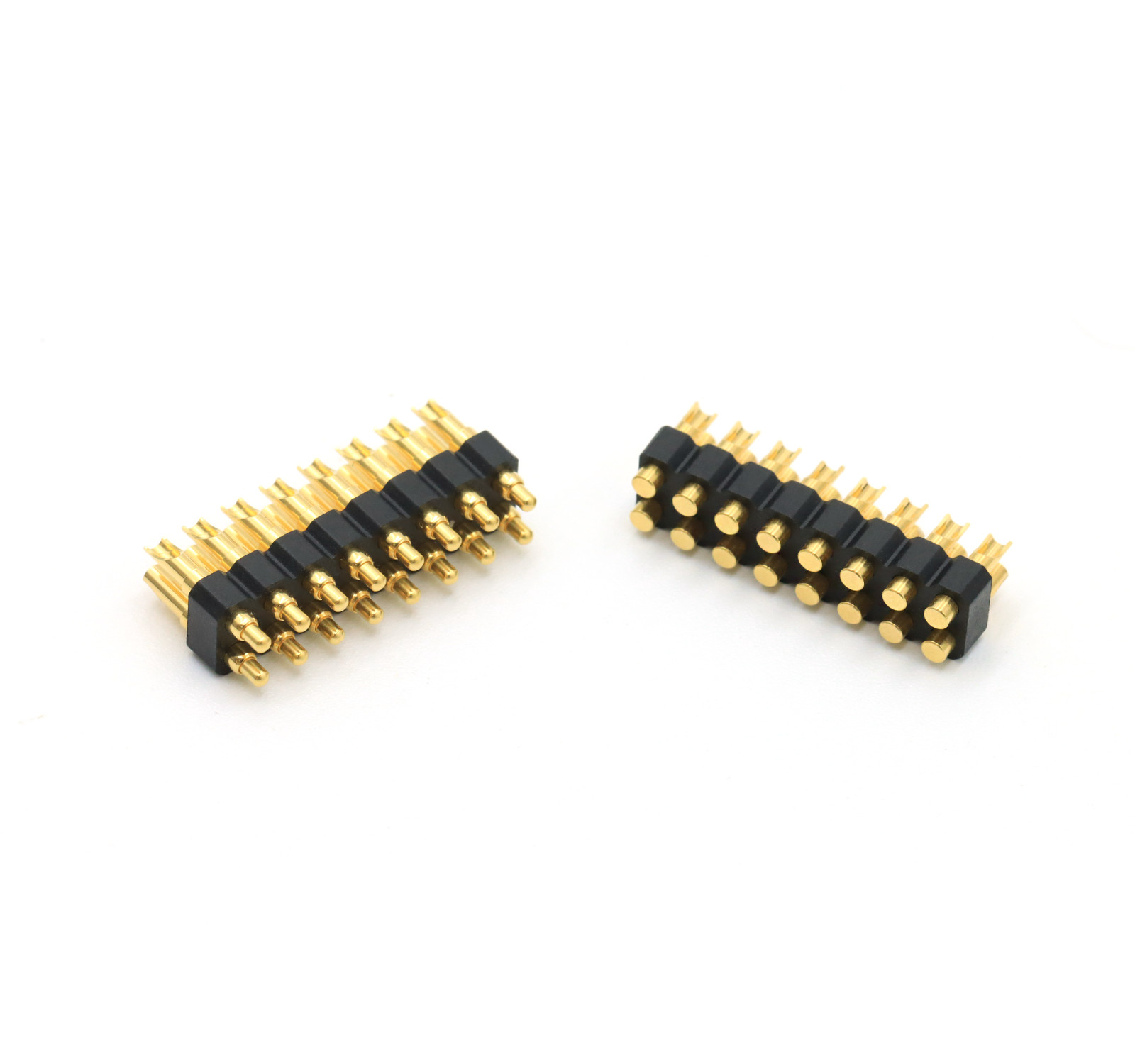

Double baris 16pin pria wanita solder cup spring dimuat konektor 2.54mm pitch.
Ekor Pogo Pin melengkung, memberikan desainer lebih banyak pilihan dalam penggunaan ruang, ekor juga dapat dilas dengan kawat.
Union Precision Electronic Co.,Ltd (UPE) berkomitmen untuk high-end Pogo Pin,konektor Pogo Pin,konektor magnetik dan desain,pengembangan,produksi dan penjualan produk pendukung sebagai perusahaan teknologi tinggi.
Menurut kebutuhan pelanggan yang berbeda, kami memiliki 8 jenis Struktur Internal POGO PIN untuk pelanggan memilih, untuk standar POGO PIN, UPE dirancang total tinggi produk adalah 2,8mm ~ 11.0mm(totalnya
tinggi tidak termasuk panjang ekor pin pogo DIP).
Sementara ituUPEjugadikembangkan 2.54mm pitch standar pria dan wanita 2pin-40pin Pogo pin konektordengan SMT / DIP / Right Angle / Solder Cup untuk pelanggan pilihan cepat.
UPE aIIPIN POGO produkbisa melewati standar HF, RoHS REACH.
Spesifikasi Teknis Konektor Pin Pogo
Bahan:
..Plunger: bebas timbal C6801, Plating 01 ~ 99u "Au lebih dari 60 ~ 100u" Ni.
..Tembok: bebas timbal C6801, Plating 01 ~ 99u "Au lebih dari 60 ‰ 100u" Ni.
..Spring: SUS 304.Plating 1u"
..Housing:Bkack HTN+30GF UL94 V-0.
Mesin:
..kekuatan pegas: 80g±20g, pada 1.0 stroke kerja.1.2mm.
..Mekanis hidup: 10000 siklus Min.
Listrik:
.. arus & tegangan: DC 12V, 3A Max.
..kontak resistensi: 50mΩ max, pada ketinggian kerja.
Toleransi ON:
..panjang: ± 0.15mm.
..diameter: ± 0.05mm.
.. Sudut: ± 2 °.
Kinerja lingkungan:
.. suhu operasi: -40 ° C + 130 ° C dalam 24 jam.
..Resistensi untuk menjual mendengar: 260 ° C ± 5 ° C 20s ± 2s
Produk yang sesuai dengan ROHS atau REACH.
Tes semprotan garam: 48 H.
Catatan:
1Untuk memastikan efek penggunaan terbaik, silakan beroperasi sesuai dengan ketinggian kerja.
2.Perawatan penggunaan produk
.Menurut gambar teknik, kompresi maksimum yang diizinkan tidak boleh melebihi
.Ini cocok untuk suhu pengelasan mulai dari 380 sampai 420 derajat Celcius, dengan waktu pengelasan 3 sampai 5 detik.Hal ini tidak diizinkan untuk memproses produk dalam waktu singkat melakukan pengelasan berulang beberapa kali
. Beradaptasi dengan kisaran suhu tungku 400 sampai 500 derajat Celcius
. Ketika merancang akhir aplikasi, silahkan dengan wajar menghindari ruang kompresi pogopin
3Untuk pin baris tunggal lebih dari 20, pin baris ganda lebih dari 40, dan persyaratan khusus lainnya, silakan hubungi dukungan teknis
Komposisi Pogo Pin Connector
2.54mm pitch pogo pin daftar parameter konektor:
|
Nama
|
Konektor Pin Pogo
|
|
Jenis
|
Cangkir Solder
|
|
Jenis kelamin
|
Pria/Wanita
|
|
Nomor pin
|
16Pin1
|
|
Isolator
|
Bkack HTN+30GF UL94 V-0.
|
|
Plunger
|
Tembaga
|
|
Barel
|
Tembaga
|
|
Musim semi
|
Pengolahan permukaan SUS
|
|
Tinggi plastik
|
2.5mm
|
|
Daya pegas
|
80g+/-20g pada stroke kerja 1,0mm
|
|
Burung bangau
|
1.2mm
|
|
Uji Kehidupan
|
100,000 siklus
|
|
Listrik nominal
|
3A Max.
|
|
Tegangan
|
DC 12V
|
|
Resistensi kontak
|
50 milliohm Max
|
|
Tes semprotan garam
|
48H
|
|
Sertifikasi
|
Produk yang sesuai dengan ROHS atau REACH
|
|
Tes
|
Tes terbuka dan singkat 100%
|

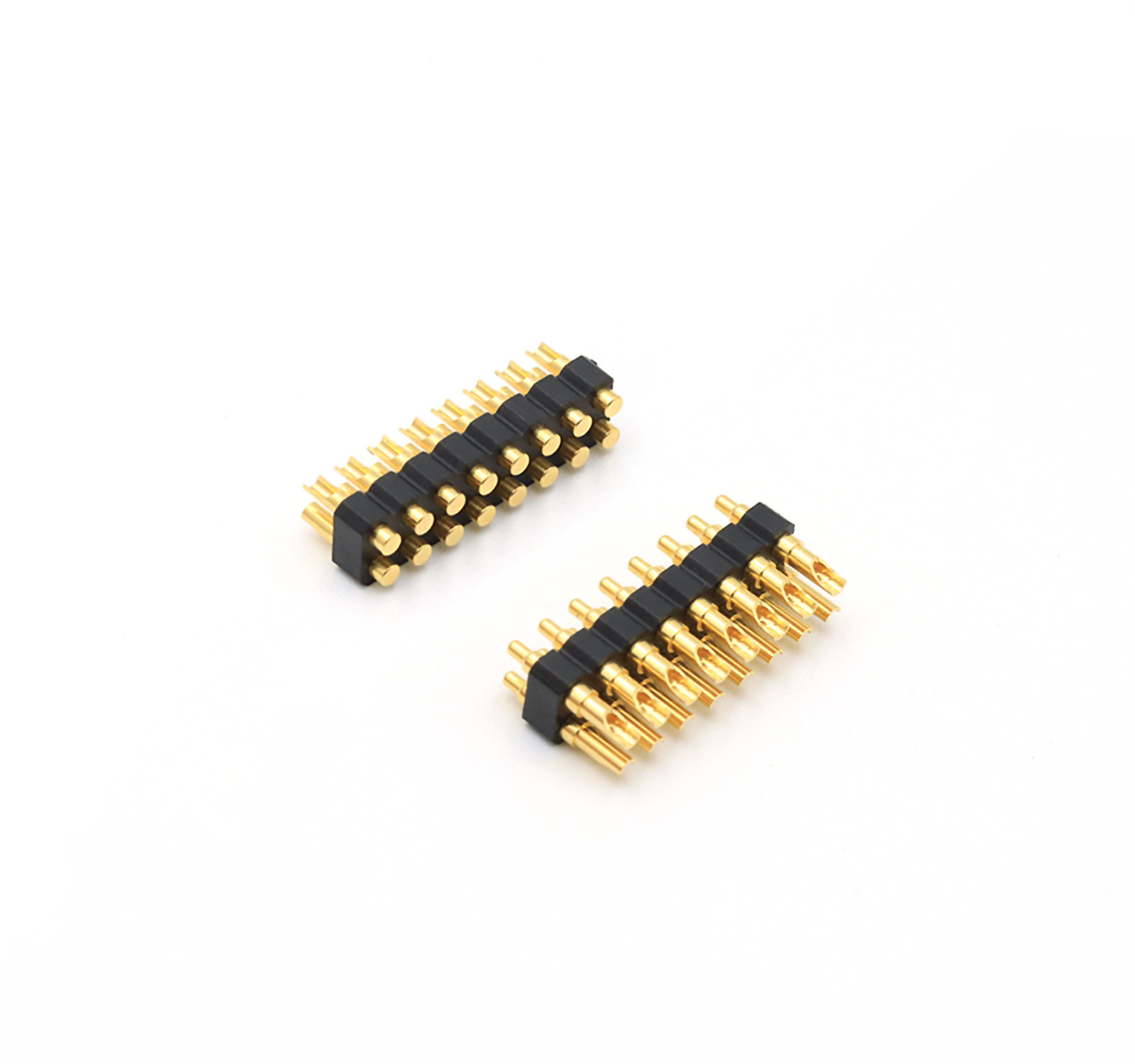

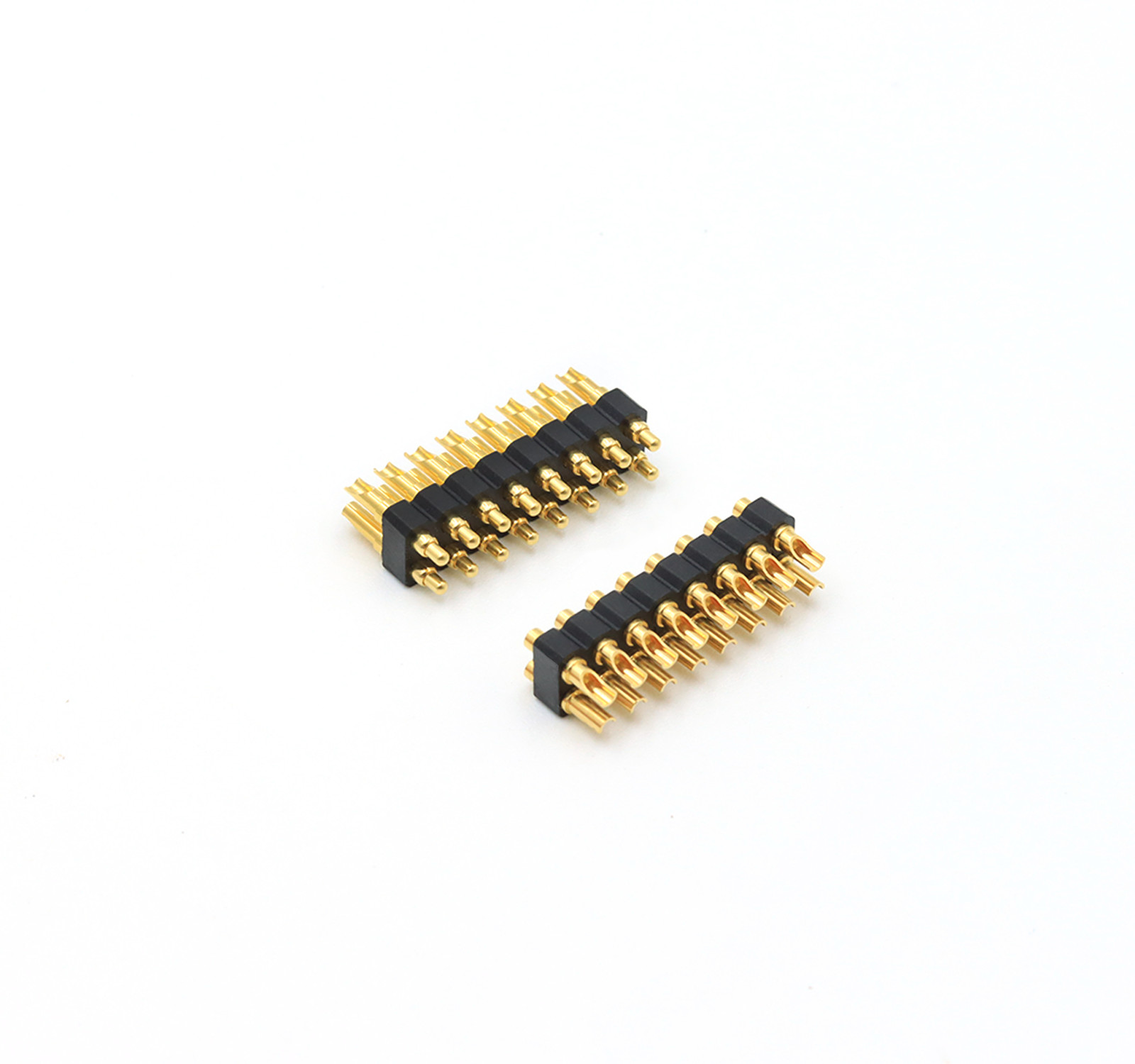

Double Row 2.5mm Housing Solder Cupe Male Spring Loaded CoNektor:
Standar 2.54mm Pitch Pogo Pin Connector untuk referensi pelanggan:
Bidang aplikasi:
Keuntungan kami dan pilihan Anda:
.UPE profesional disesuaikan arus tinggi Pogo Pin dengan seri 15A-30A, telah diproduksi secara massal.
.UPE mengembangkan 2.0mm dan 2.54mm pitch standar pria dan wanita 2pin-40pin Pogo pin konektor dengan SMT / DIP / Right Angle / Solder Cup.
.Pogo Pin Life tes hingga 1.000.000 siklus.
.Semua produk dapat melewati standar HF, RoHS REACH.
.100% tes listrik laporan yang disediakan sebelum pengiriman barang.
.Custom dari berbagai bentuk tersedia, struktur kecil dan arus tinggi.
Mengapa pelanggan memilihUPE?
1. Layanan kustomisasi profesional
2Kemampuan produksi sampel cepat
3. Sistem kontrol kualitas yang ketat
4. Pengolahan dengan komponen impor
5Peralatan pengujian presisi tinggi
6. Prosedur pengendalian biaya yang wajar
Bagaimana untuk menempatkan pesanan konektor kabel magnetik
* Anda mengirimkan gambar atau sampel
* Kami melakukan penilaian proyek
* Kami membuat sampel dan mengirimkannya kepada Anda
* Anda pikir sampel yang baik kemudian menempatkan pesanan dan membayar kami 30% deposit
Kita mulai membuat produk
* Ketika barang selesai, kami mengambil foto untuk cek Anda dan Anda kemudian membayar saldo
* Kami mengirimkan produk ke perusahaan kurir
Tanggal pembayaran:T/T, 50% Deposit, 50% Saldo
Metode pembayaran:T/T,PayPal,OCBC
Waktu lead sampel:Sampel persediaan 2-3hari kerja/sampel khusus 5-7hari kerja
Waktu produksi:10-15Hari kerja
Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan
Istilah perdagangan:EXW
Pengangkutan:Udara, Laut, Ekspres
Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, setiap ukuran khusus, warna, desain dapat diterima
