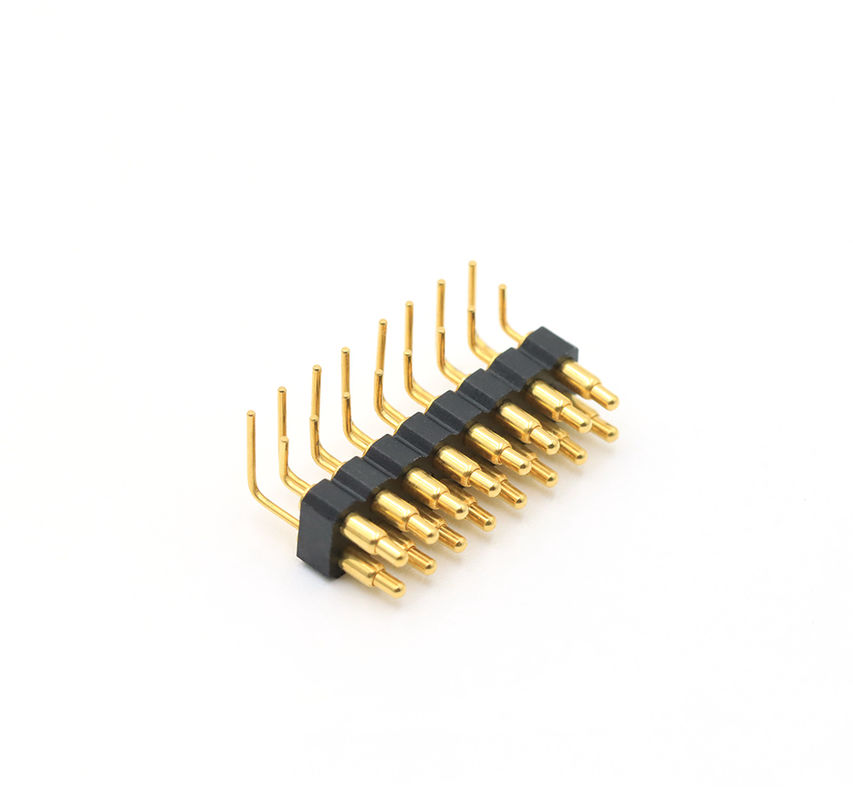

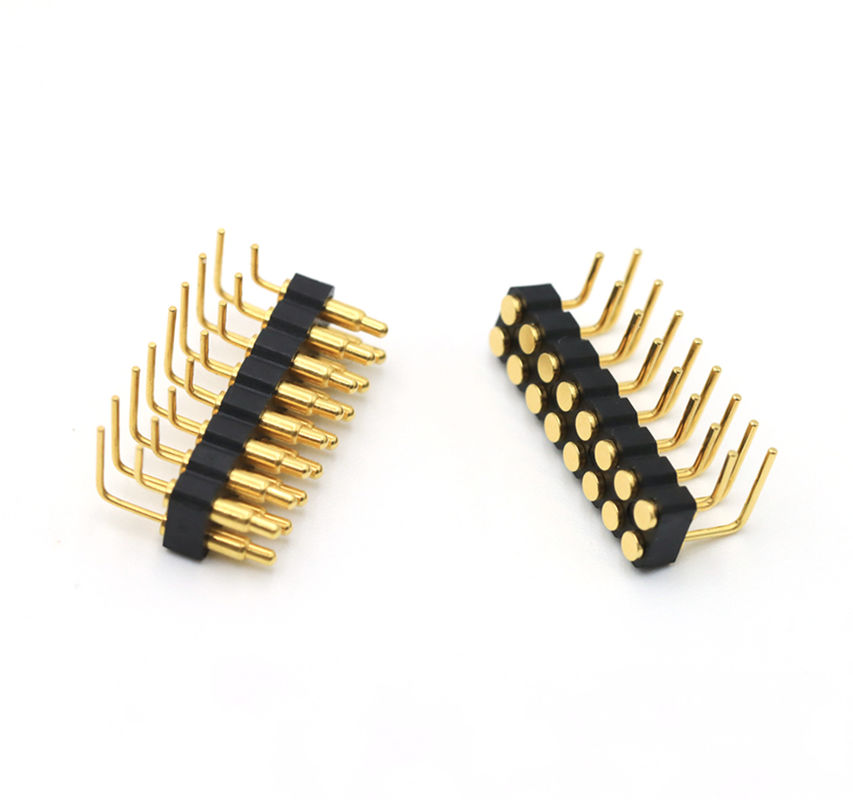

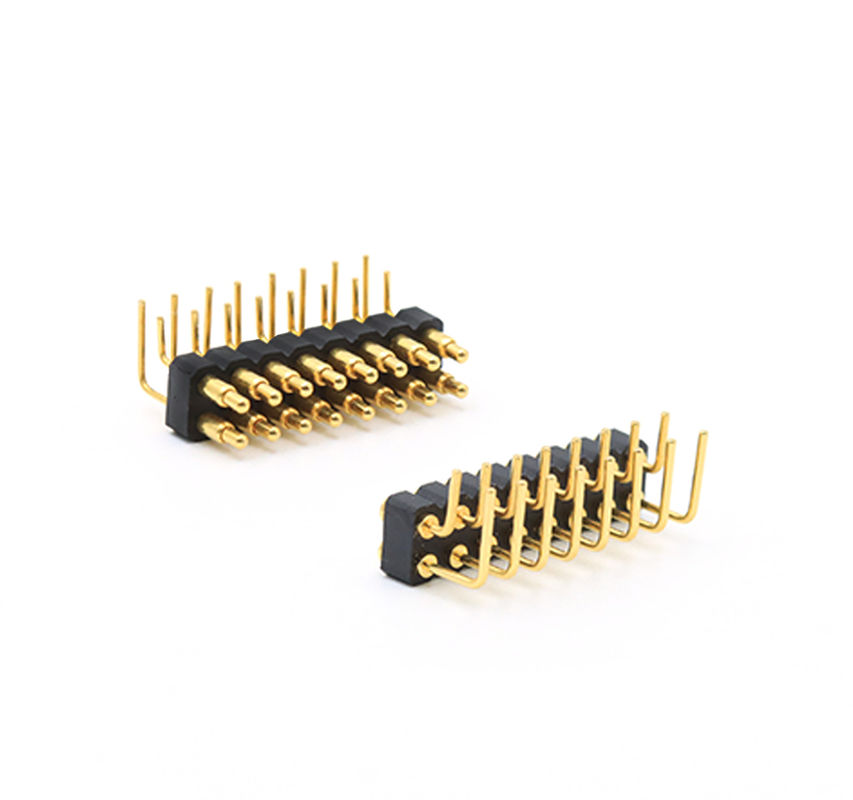

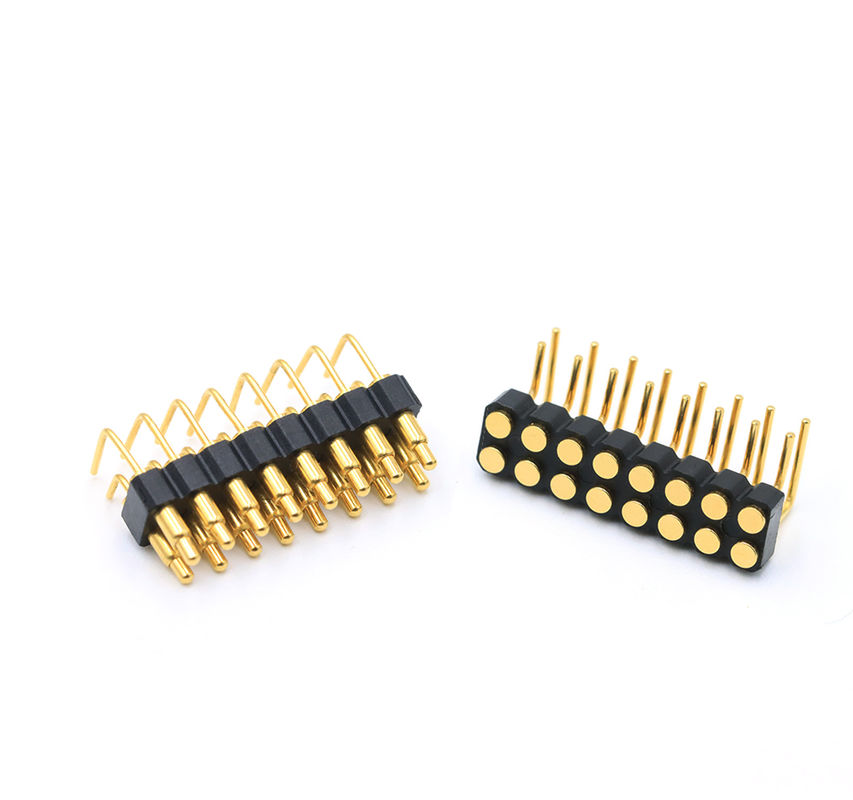

Brass Spring Loaded Connector 2.54mm Pitch Right Angle Pogo Pin Connector 16Pin Pria Wanita

Tembaga Spring Probe Kanan Angle Pogo Pin Connector 2.54mm pitch 16Pin pria wanita.

Pin pogo memiliki desain ekor melengkung, menawarkan fleksibilitas yang ditingkatkan untuk aplikasi terbatas ruang.

Keuntungan utama meliputi:

1. Optimasi Ruang
Ekor melengkung memungkinkan tata letak PCB yang kompak atau penempatan yang fleksibel dalam perakitan yang ketat.

Ideal untuk desain di mana pin lurus akan mengganggu komponen lain.

2. Opsi kabel
Ekor dapat dilas langsung ke kawat (bukan pad PCB), memungkinkan:

- Koneksi kabel khusus.

.Modular atau desain reworkable.

Pengurangan beban pada bagian yang bergerak (misalnya mekanisme engsel).

3Stabilitas Mekanis
Ekor bengkok dapat meningkatkan distribusi stres dibandingkan dengan pin lurus di lingkungan dinamis.

Bahan-bahan
Plunger: bebas timbal C6801, Plating: 01 ~ 99 μ" Au lebih dari 60 ~ 100 μ" Ni.

Barel: Bebas timbal C6801, Plating: 01 ~ 99 μ" Au lebih dari 60 ~ 100 μ" Ni.

Spring: SUS 304 stainless steel, Plating: 1 μ" (kemungkinan Au atau Ni untuk ketahanan korosi).

Housing: Hitam HTN (Nylon Suhu Tinggi) + 30% Serat Kaca, UL94 V-0 peringkat mudah terbakar.

Spesifikasi Mekanis
Kekuatan pegas: 80 g ± 20 g pada stroke kerja 1,0 mm.

Full Stroke: 1,2 mm.

Kehidupan mekanik: ≥ 10.000 siklus.

Spesifikasi Listrik
Nominasi arus & tegangan: DC 12V, 3A maksimum.

Resistensi kontak: ≤ 50mΩ pada ketinggian kerja.

Toleransi

Panjang: ±0,15 mm.

Diameter: ± 0,05 mm.

Sudut: ± 2°.

Kinerja Lingkungan
Suhu operasi: -40°C sampai +130°C (dalam waktu 24 jam).

Ketahanan terhadap Panas Pengelasan: 260 °C ± 5 °C selama 20 s ± 2 s.

Kesesuaian: sesuai dengan RoHS & REACH.

Tes Semprotan Garam: 48 jam (validasi ketahanan korosi).

Fitur Utama & Aplikasi
Daya tahan tinggi: 10.000+ siklus, plating yang kuat (Au/Ni) untuk ketahanan keausan & korosi.

Ketahanan suhu tinggi: Cocok untuk lingkungan yang keras (hingga 130 °C).

Mekanika presisi: Toleransi yang ketat memastikan kontak listrik yang andal.

Bebas Timah & Sesuai: Memenuhi peraturan lingkungan (ROHS/REACH).

Catatan:

1Untuk memastikan efek penggunaan terbaik, silakan beroperasi sesuai dengan ketinggian kerja.

2.Perawatan penggunaan produk
.Menurut gambar teknik, kompresi maksimum yang diizinkan tidak boleh melebihi
.Ini cocok untuk suhu pengelasan mulai dari 380 sampai 420 derajat Celcius, dengan waktu pengelasan 3 sampai 5 detik.Hal ini tidak diizinkan untuk memproses produk dalam waktu singkat melakukan pengelasan berulang beberapa kali
. Beradaptasi dengan kisaran suhu tungku 400 sampai 500 derajat Celcius
. Ketika merancang akhir aplikasi, silahkan dengan wajar menghindari ruang kompresi pogopin

3Untuk pin baris tunggal lebih dari 20, pin baris ganda lebih dari 40, dan persyaratan khusus lainnya, silakan hubungi dukungan teknis

Komposisi Pogo Pin Connector

2.54mm pitch pogo pin daftar parameter konektor:

Double Row 2.5mm Housing Right Angle Male Spring Loaded CoNektor:

Double Row 2.5mm Housing Right Angle Wanita dimuat CoNektor:

Standar 2.54mm Pitch Pogo Pin Connector untuk referensi pelanggan:

Bidang aplikasi:

Keuntungan kami dan pilihan Anda:

.UPE profesional disesuaikan arus tinggi Pogo Pin dengan seri 15A-30A, telah diproduksi secara massal.

.UPE mengembangkan 2.0mm dan 2.54mm pitch standar pria dan wanita 2pin-40pin Pogo pin konektor dengan SMT / DIP / Right Angle / Solder Cup.

.Pogo Pin Life tes hingga 1.000.000 siklus.

.Semua produk dapat melewati standar HF, RoHS REACH.

.100% tes listrik laporan yang disediakan sebelum pengiriman barang.

.Custom dari berbagai bentuk tersedia, struktur kecil dan arus tinggi.

Mengapa pelanggan memilihUPE?

1. Layanan kustomisasi profesional

2Kemampuan produksi sampel cepat

3. Sistem kontrol kualitas yang ketat

4. Pengolahan dengan komponen impor

5Peralatan pengujian presisi tinggi

6. Prosedur pengendalian biaya yang wajar

Bagaimana untuk menempatkan pesanan konektor kabel magnetik

* Anda mengirimkan gambar atau sampel

* Kami melakukan penilaian proyek

* Kami membuat sampel dan mengirimkannya kepada Anda

* Anda pikir sampel yang baik kemudian menempatkan pesanan dan membayar kami 30% deposit

Kita mulai membuat produk

* Ketika barang selesai, kami mengambil foto untuk cek Anda dan Anda kemudian membayar saldo

* Kami mengirimkan produk ke perusahaan kurir

Tanggal pembayaran:T/T, 50% Deposit, 50% Saldo

Metode pembayaran:T/T,PayPal,OCBC

Waktu lead sampel:Sampel persediaan 2-3hari kerja/sampel khusus 5-7hari kerja

Waktu produksi:10-15Hari kerja

Dibuat untuk:Amerika,Eropa,Asia,Afrika Selatan

Istilah perdagangan:EXW

Pengangkutan:Udara, Laut, Ekspres

Layanan:Kualitas tinggi dengan harga yang wajar, layanan OEM, setiap ukuran khusus, warna, desain dapat diterima

Pengiriman:
