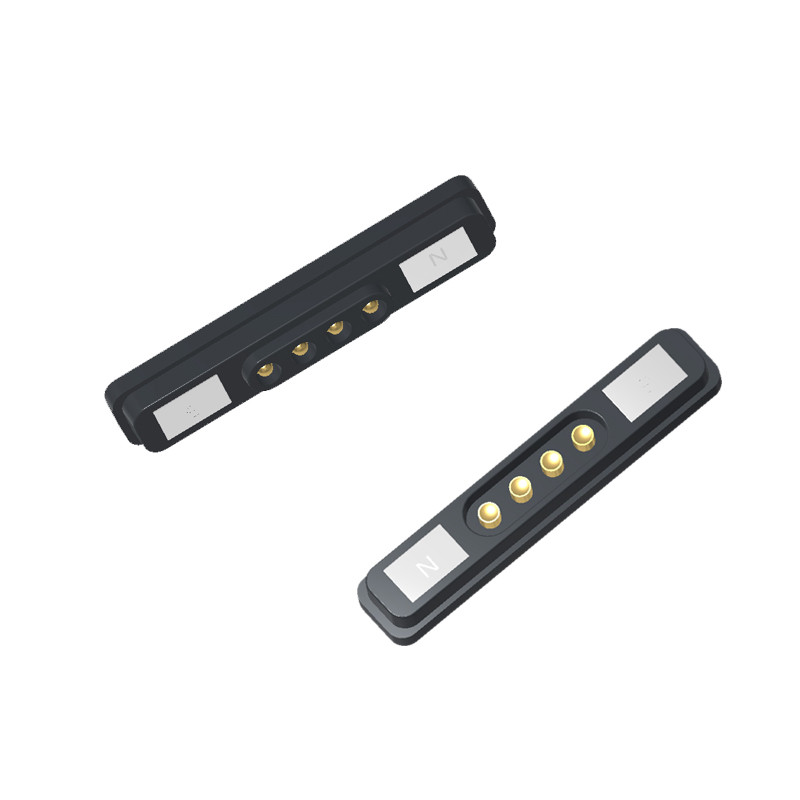

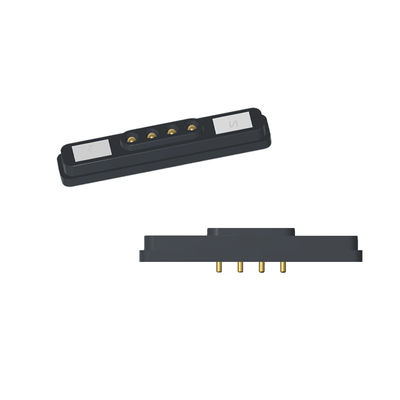

Standar 2.2mm pitch 4 pin pria dan wanita konektor pin pogo magnetik.
Standar Kepatuhan
ROHS dan REACH sesuai untuk semua bahan dan pelapis.
Bahan-bahan
1.Pogo Pin:
Bahan dasar: Kuningan C6801
Plating: Emas (Au) 0,125μm
2.Menghidupkan Bagian:
Bahan dasar: Kuningan
Plating: Emas (Au) 0,125μm
3Perumahan:
Bahan: Hitam HTN (Nylon Suhu Tinggi) + 30% pengisi
Peringkat peradangan: UL94 V-0 (penghambat nyala api)
Fitur: Tahan suhu tinggi
4Perumahan:
Bahan: Hitam HTN (Nylon Suhu Tinggi) + 30% pengisi
Peringkat peradangan: UL94 V-0 (penghambat nyala api)
Fitur: Tahan suhu tinggi
5. Magnet:
Bahan: Neodymium Iron Boron (NdFeB) kelas N45
Plating: Nikel (Ni)
Spesifikasi Mekanis
Kekuatan kontak: 80 g ± 20 g pada stroke kerja 0,5 mm.
Durability: 10.000 siklus kawin (tes umur).
Daya penyerapan:Kekuatan adsorpsi perekat wanita: 400 g ± 20%.
Kinerja Lingkungan
Kisaran suhu operasi: -25°C sampai +80°C.
Uji semprotan garam: 24 jam (validasi ketahanan korosi).
Spesifikasi Listrik
Tegangan nominalDC 12V.
Listrik nominal: 2A Max.
Resistensi kontak: ≤ 50mΩ (milliohm) per pin pegas.
4Pin Male Female Magnetic Connectors Parameter:
|
Nama
|
Konektor Magnetik
|
|
Jenis
|
Pria/Wanita
|
|
Pin
|
4pin
|
|
Warna
|
Hitam
|
|
Pogo pin
|
Tembaga C6801 Plating Au0.125um
|
|
TurningParts
|
Perunggu Plating Au 0.125um
|
|
Magnet
|
NdFeB N45 plating Ni
|
|
Perumahan
|
Hitam HTN UL94V-0
|
|
Daya pegas
|
80 g ± 20G, pada 0.5Mm bekerja bangau.
|
|
Kehidupan mekanik
|
10000 siklus Min..
|
|
Saat ini
|
2AMax
|
|
Tegangan
|
DC 12V
|
|
Resistensi kontak
|
50mΩ Max (PIN).
|
|
Suhu Operasi
|
-25°C sampai +80°C
|
|
Tes semprotan garam
|
24 jam
|
|
Sertifikasi
|
Produk yang sesuai dengan ROHS atau REACH
|
|
Tes
|
Tes terbuka dan singkat 100%
|
Gambar Teknis Konektor Magnetik 4Pin Pria
Gambar Teknis Konektor Magnetik Wanita 4Pin
Retata letak PCB dianjurkan
Decompose the view of female magnetic connector (Mengurai pandangan konektor magnetik wanita)
Keuntungan dari Konektor Magnetik:
●Mengharukan desain pengalaman koneksi adsorpsi otomatis;
●Pengendalian terjatuh manusiawi: mudah dilepas dari antarmuka pengisian, dan tidak mudah melepas perangkat;
●Lifetime: hingga 100.000-200.000 siklus;
●Desain tahan air: ujung wanita dari perangkat dapat tahan debu dan tahan air (IPX8);
● Waktu pengisian cepat: Desain konektor magnet 5A-10A menahan transmisi arus besar;
● Penampilan konektor magnet dapat disesuaikan sesuai dengan desain perangkat aplikasi pelanggan;
●Desain struktur produk anti sirkuit pendek dan kebal;
●Mengrealisasikan transmisi sinyal frekuensi tinggi, dapat menggantikan transmisi sinyal video & audio USB2.0 HDMI 1.3 fungsi tradisional
Aplikasi produk:
