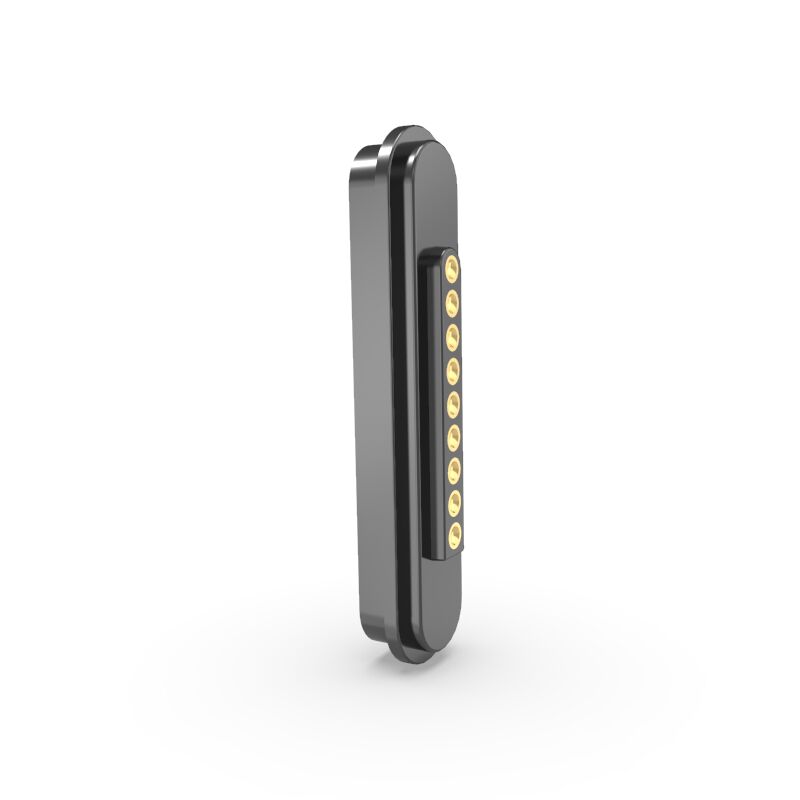

3A Pria dan Wanita 9Pin Magnetik Pogo Pin Konektor

Nama merek:	UPE
Nomor Model:	VIC1550A/ VIC1550B
Moq:	5000
Harga:	$1-$5
Detail Pengemasan:	tas PE
Ketentuan Pembayaran:	T/T

Informasi Rinci

Deskripsi produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

ISO9002

Dokumen:

VIC1550A.pdf

Nama:

Konektor magnetik

Bahan:

THN, Kuningan C3604, SUS304, NdFeB N52

Kekuatan pegas:

80g ± 20g

Storke yang bekerja:

1.0mm

Volatge:

12V

Saat ini:

3.0A

Gaya magnet:

450 gram

Kehidupan Mekanik:

5000 siklus min.

Hubungi Resistensi:

50mΩ Max (PIN)

Tes semprotan garam:

48 jam

Warna:

hitam, kuning

Menyediakan kemampuan:

5KPCS/Hari

Menyoroti:

3A konektor pin pogo magnetik

Konektor magnetik 9pin dengan garansi

Konektor pin pogo pria wanita

Deskripsi produk

Konektor Pin Pogo Magnetik 9-Pin Pria dan Wanita

Konektor magnetik 9-pin menampilkan 9 pin pogo dengan rumah nilon suhu tinggi dan magnet NdFeB untuk pemasangan yang aman.

Material & Pelapisan

Pin Pogo

Material: Kuningan (plunger & barrel)
Pelapisan: Emas (Au) di atas Nikel (Ni) - Memastikan resistansi kontak rendah, ketahanan korosi, dan daya tahan

Rumah

Material: HTN (Nilon Suhu Tinggi) + 30% Serat Kaca (GF) - Kekuatan mekanik tinggi, tahan panas
Warna: Hitam
Peringkat Mudah Terbakar: UL94 V-0 - Memadamkan sendiri, cocok untuk aplikasi keselamatan tinggi

Magnet

Tipe: NdFeB (Neodymium Iron Boron), Grade N52 - Gaya magnet yang kuat (grade tertinggi untuk penggunaan komersial)
Pelapisan: Nikel (Ni) - Mencegah korosi pada magnet

Spesifikasi Listrik

Tegangan Operasi: 12V DC
Arus Operasi: 5.0A - Cocok untuk aplikasi daya sedang
Resistansi Kontak (PIN): ≤50mΩ (Maks) - Memastikan transfer daya yang efisien dengan kehilangan minimal
Uji Tegangan Tinggi: AC/DC 1000V, 0.5mA, 3 detik - Memvalidasi isolasi dan kekuatan dielektrik

Fitur Utama

Kepatuhan: ROHS REACH - Bebas dari zat berbahaya
Gaya Magnet: ≥450g - Pegangan kuat untuk koneksi yang aman
Desain Keselamatan: Perlindungan anti-hubung singkat - Mencegah kerusakan akibat kontak yang tidak disengaja

Spesifikasi Teknis

Parameter	Spesifikasi
Jumlah Pin	9-pin atau disesuaikan
Pitch	2.20mm
Tipe	Sudut kanan
Material Pin Pogo	Kuningan
Rumah	Hitam HTN+30%GF UL94 V-0
Magnet	Neodymium iron boron
Grade Magnet	N52 (Sesuai kebutuhan)
Gaya Magnet	450G
Gaya Pegas	80g±20g, pada langkah kerja 1.0mm
Masa Pakai Mekanik	5000 siklus Min.
Arus	3.0A
Tegangan	DC 12V
Resistansi Kontak	50mΩ Maks (PIN)
Uji Tegangan Tinggi	AC1000 V 0.5mA 3SEC / DC 1000V 0.5mA 3 SEC
Uji Semprotan Garam	48H
Sertifikasi	Produk yang sesuai dengan ROHS atau REACH
Uji	Uji terbuka dan hubung singkat 100%

Gambar Produk

Konektor Magnetik Pria 9-pin:

Konektor Magnetik Wanita 9-pin:

Tata Letak PCB yang Direkomendasikan:

Toleransi tata letak: ±0.05mm

Aplikasi

Perangkat yang dapat dikenakan, peralatan penentuan posisi cerdas, gelang pintar anak-anak, jam tangan pintar, ponsel yang dapat dikenakan, headset Bluetooth
Peralatan medis, peralatan nirkabel, peralatan komunikasi data, peralatan telekomunikasi
Otomatisasi dan peralatan industri, peralatan audio-visual
Penerbangan, elektronik luar angkasa, komunikasi militer
Otomotif, navigasi mobil, peralatan uji dan pengukuran
Elektronik Konsumen (ponsel, komputer tablet, headset Bluetooth, kamera, jam tangan, dan produk elektronik portabel lainnya)

Mengapa Memilih UPE?

Solusi yang Disesuaikan untuk Setiap Kebutuhan

Kustomisasi ahli untuk aplikasi medis, otomotif, atau elektronik konsumen dengan kolaborasi end-to-end dari konsep hingga produksi.

Pembuatan Prototipe Cepat - Waktu ke Pasar Lebih Cepat

Sampel standar: 2-3 hari | Desain khusus: 7 hari kerja | Proyek yang bergantung pada cetakan: 12 hari

Jaminan Kualitas Tanpa Kompromi

Kontrol berorientasi proses dengan pengujian yang ketat memastikan kinerja 100% dan kepatuhan terhadap daya tahan.

Material Premium & Manufaktur Presisi

Mesin bubut Swiss untuk akurasi tingkat mikron dan material impor yang dicap dingin untuk konduktivitas superior.

Pengujian & Keandalan Bersertifikasi

Peralatan laboratorium presisi tinggi memvalidasi kinerja listrik, mekanik, dan lingkungan.

Efisiensi Biaya Tanpa Kompromi

Alur kerja yang dioptimalkan mengurangi limbah dan menurunkan biaya dengan harga transparan untuk pesanan massal.

Kepatuhan yang Sadar Lingkungan

Sesuai dengan ROHS, bebas halogen, dan REACH untuk industri sensitif termasuk medis dan perawatan anak.

Informasi Pemesanan

Metode Pembayaran: T/T, PayPal, OCBC
Waktu Tunggu Sampel: Sampel inventaris 2-3 hari kerja / Sampel khusus 5-7 hari kerja
Waktu Tunggu Produksi: 10-15 hari kerja
Pasar: Amerika, Eropa, Asia, Afrika Selatan
Istilah Perdagangan: EXW
Layanan: Kualitas tinggi dengan harga yang wajar, layanan OEM, ukuran, warna, dan desain khusus tersedia
